目录

一、端口名称的批量生成

二、元器件的自动编号

三、原理图器件的PCB导入

四、底板大小的设置

五、布线规则的修改

 六、报错的解决

---

一、端口名称的批量生成

在原理图端口标注中，有时会遇到很多有规律的端口（如PA0~PA7），这时我们可以采用智能粘贴功能。

步骤如下：

选中元器件-复制-Edit-Smart Paste-Paste As (Themselves)-修改右边框中的参数-OK

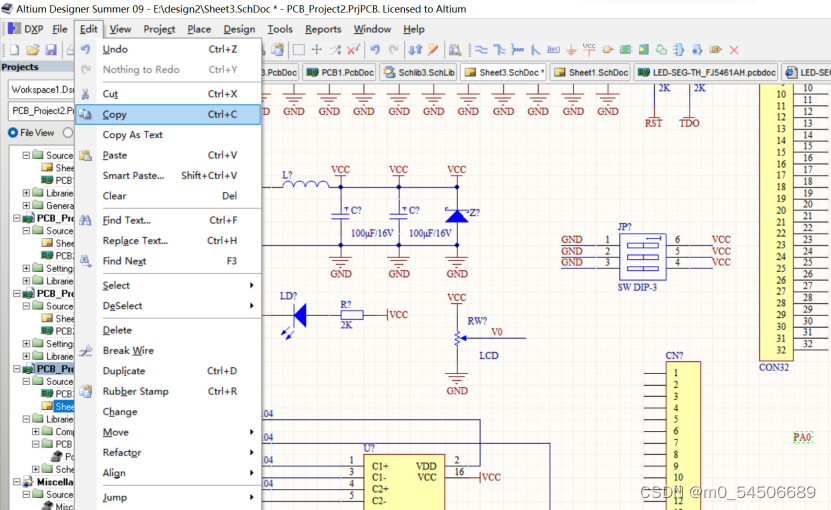

1.选中元器件-复制

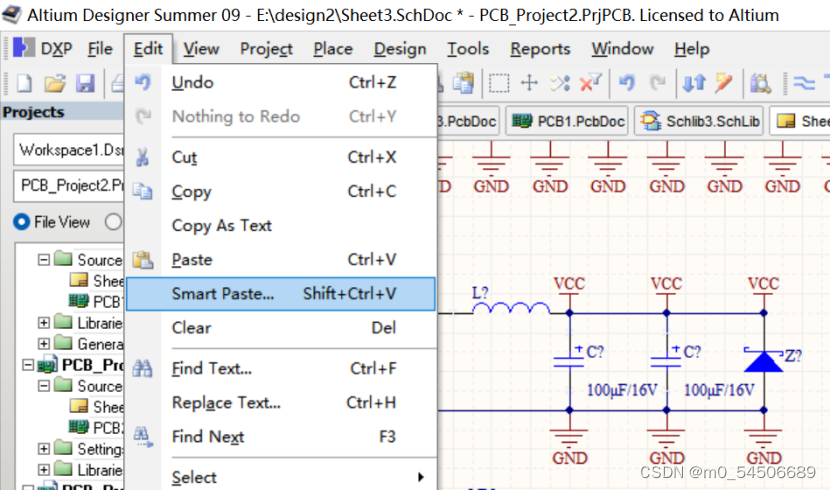

 2.Edit-Smart Paste

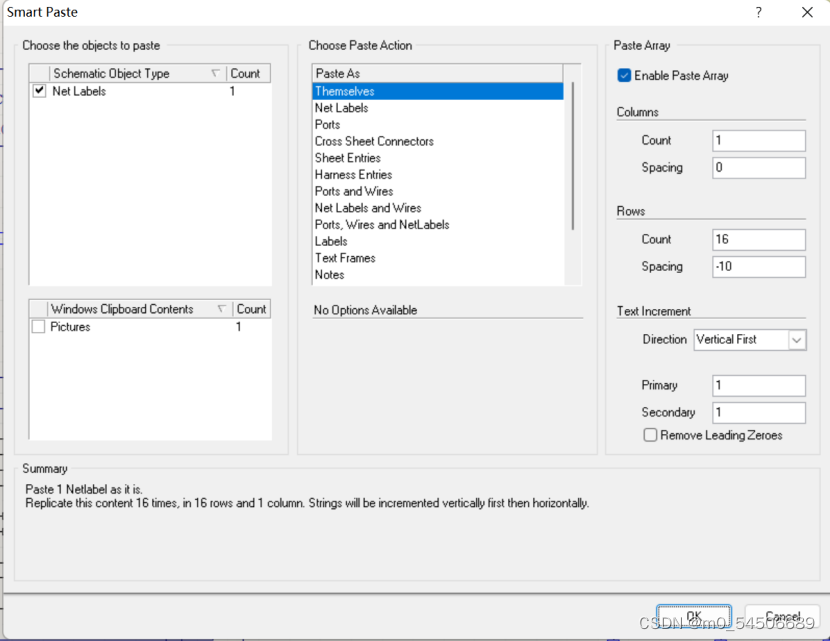

 3.Paste-Paste As (Themselves)-修改右边框中的参数-OK

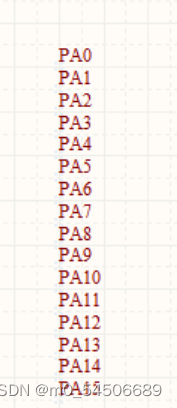

最终效果如图

二、元器件的自动编号

Tools-Annotate Schematics-选择编号顺序规则-Update Changes List-Accept Changes（Create ECO）-Execute Changes

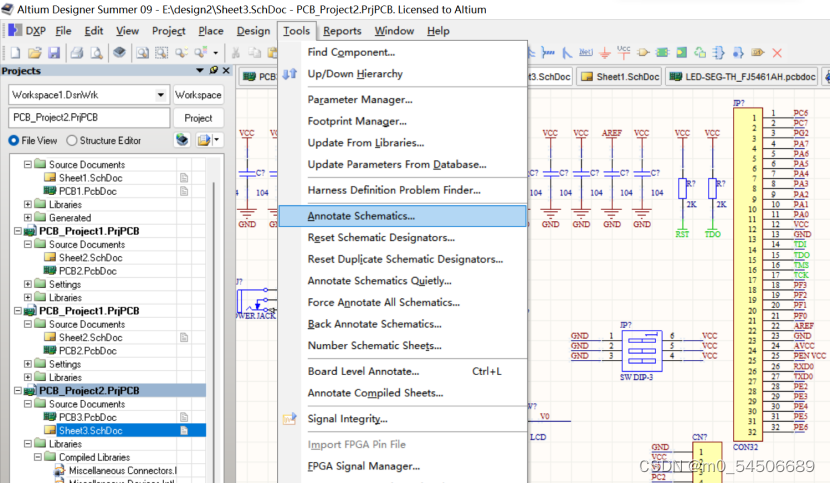

1.Tools-Annotate Schematics

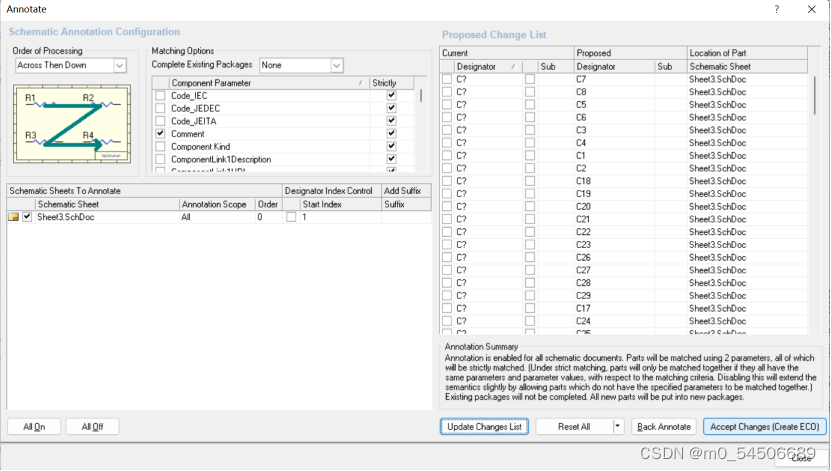

2.选择编号顺序规则-Update Changes List-Accept Changes（Create ECO）

 3.Execute Changes

三、原理图器件的PCB导入

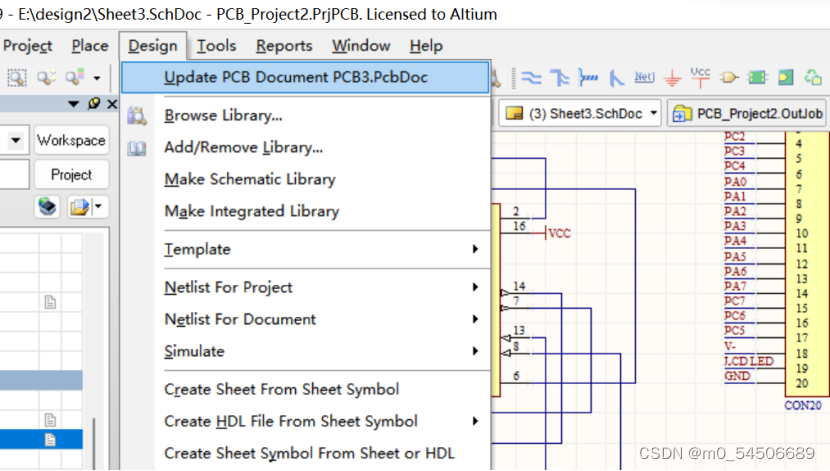

1.Design-Update PCB Document PCB.PcbDoc

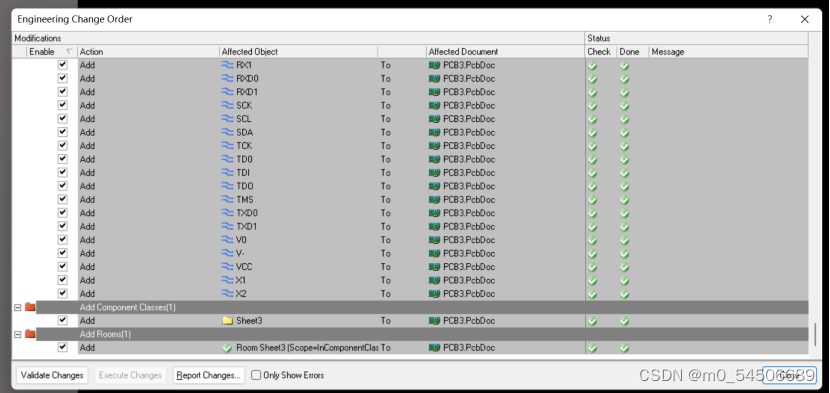

 2.全部绿色对勾，表示没有问题（如果导入PCB后，将器件删掉再导一次可能会报错，这个可以不用管它）

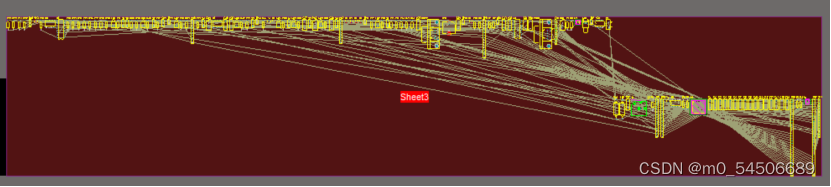

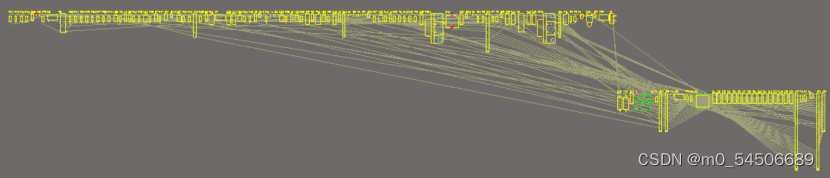

 3.元器件已经出现在PcbDoc中了，我们可以删掉红色底板

 删完之后是这个样的

四、底板大小的设置

有时候，通过布线的艺术，我们的不需要那么大的底板，这时我们需要设置底板的尺寸

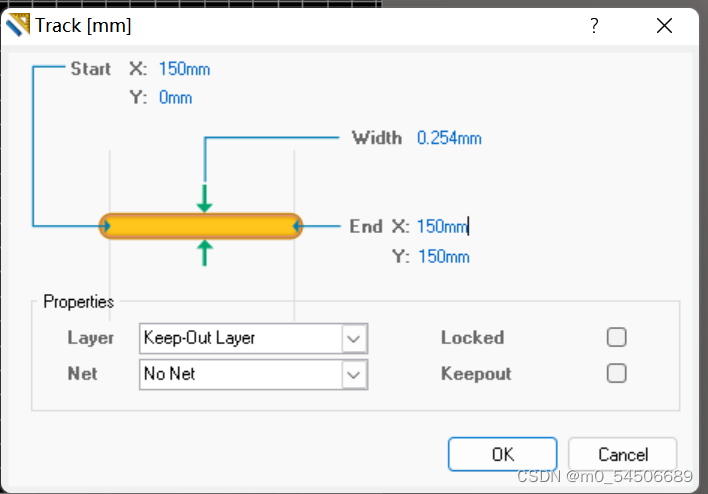

1.在禁止布线层我们先画出一个矩形方框（指定线条的起点、终点坐标以及线宽）

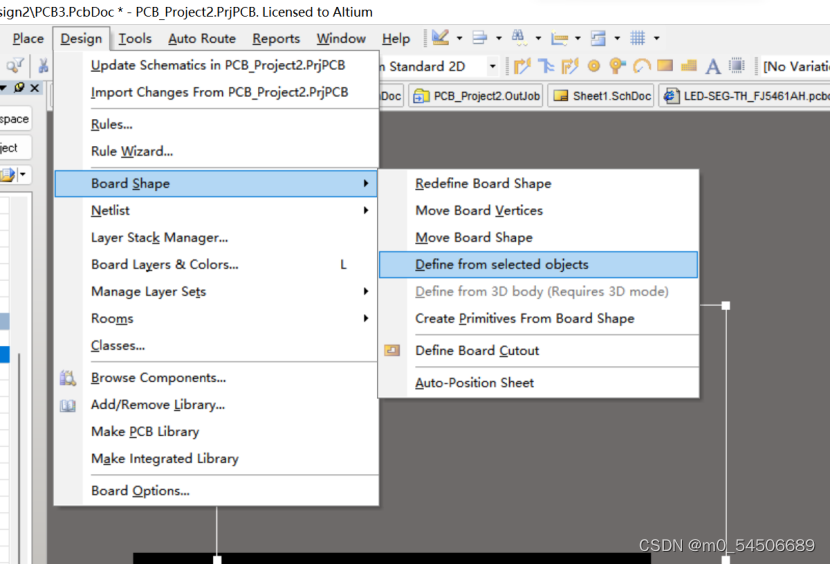

2.然后我们框选方框，选择Design-Board Shape-Define from selected objects

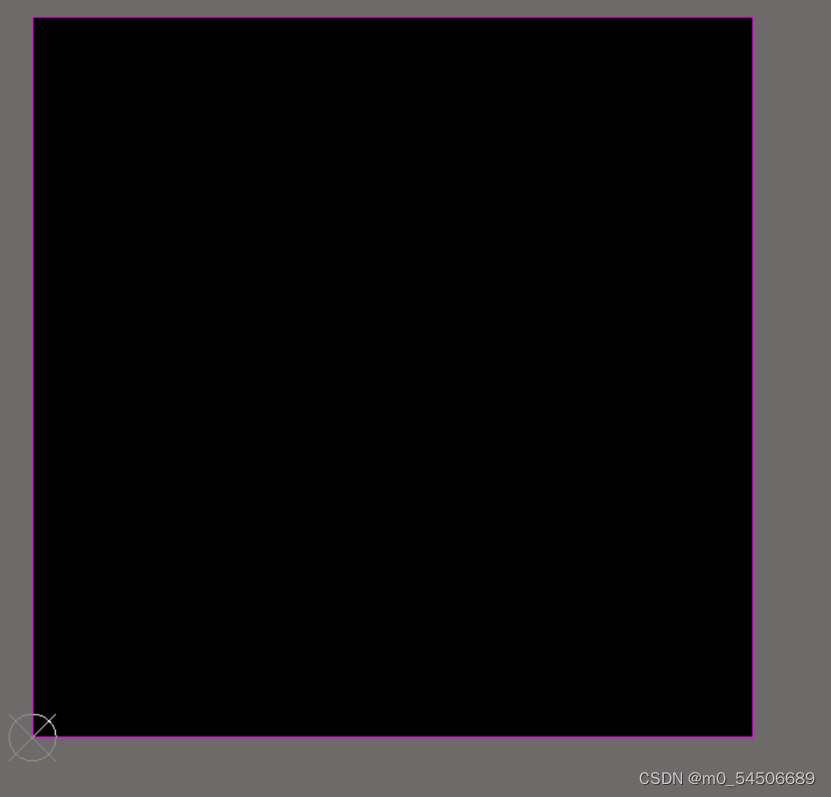

 底板尺寸就被切割成了了我们设置的大小了。

同时我们也需要重设原点

3.Edit-Origin-Set，将原点设置在左下角即可

 4.为了防止尖锐的直角损坏或者伤人，我们一般把直角换为圆角。

五、布线规则的修改

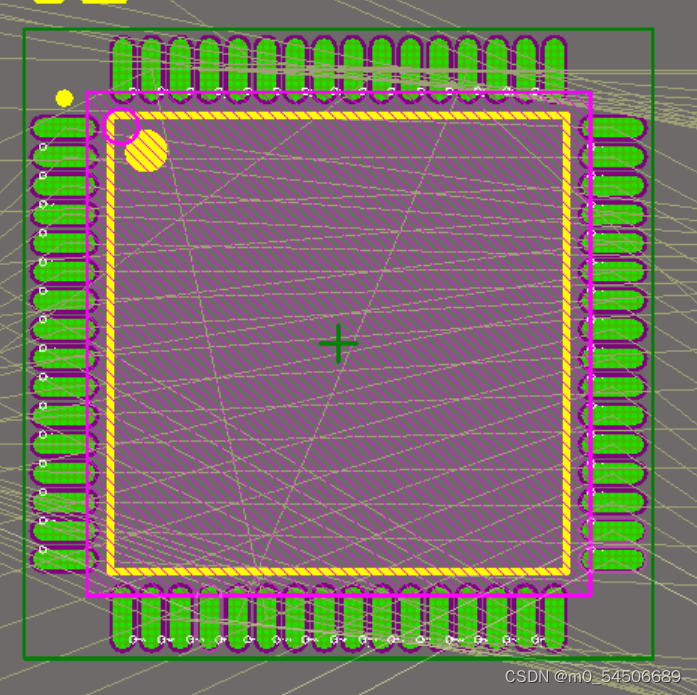

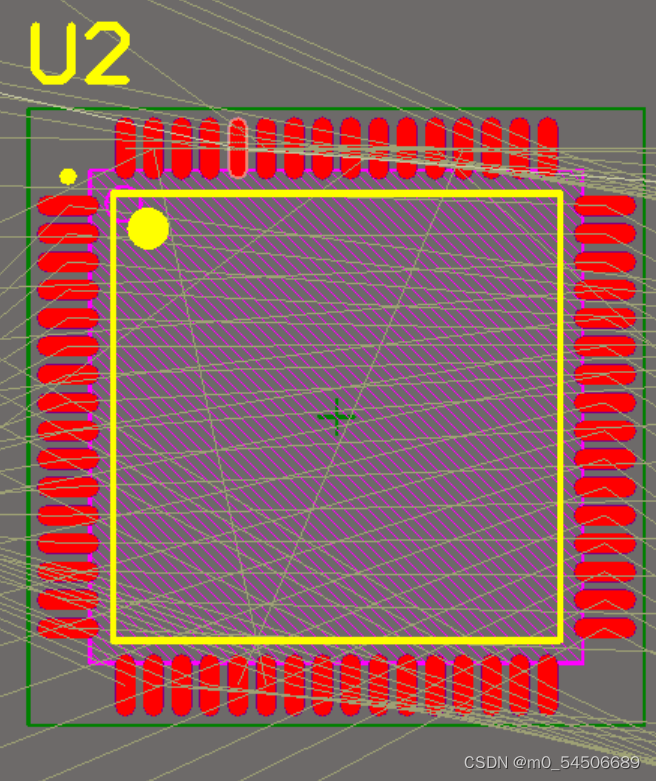

 我们发现有的焊盘变成了绿色 放大一看是一堆绿色的叉，这是怎么回事呢？

原来是违反了布线规则，那这里我们就要修改一下布线规则。

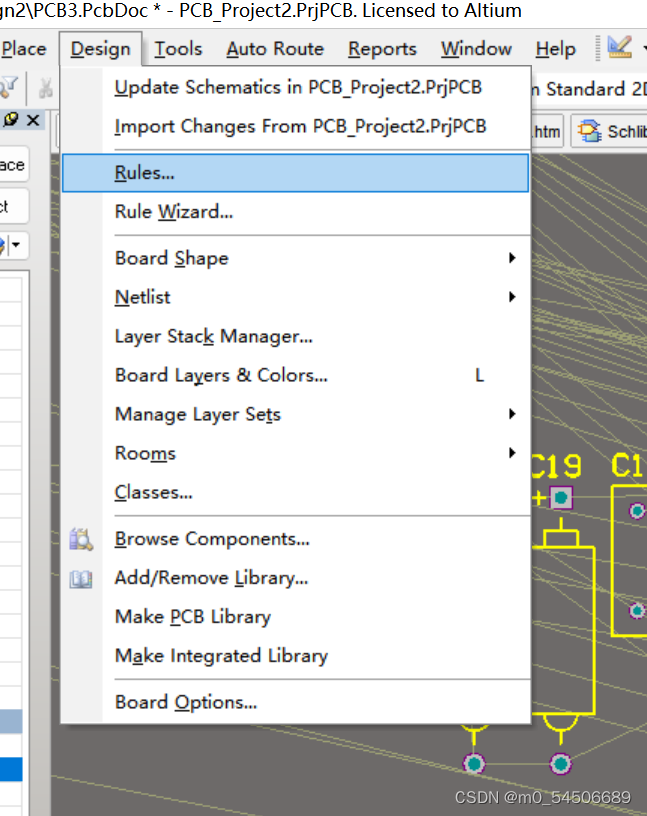

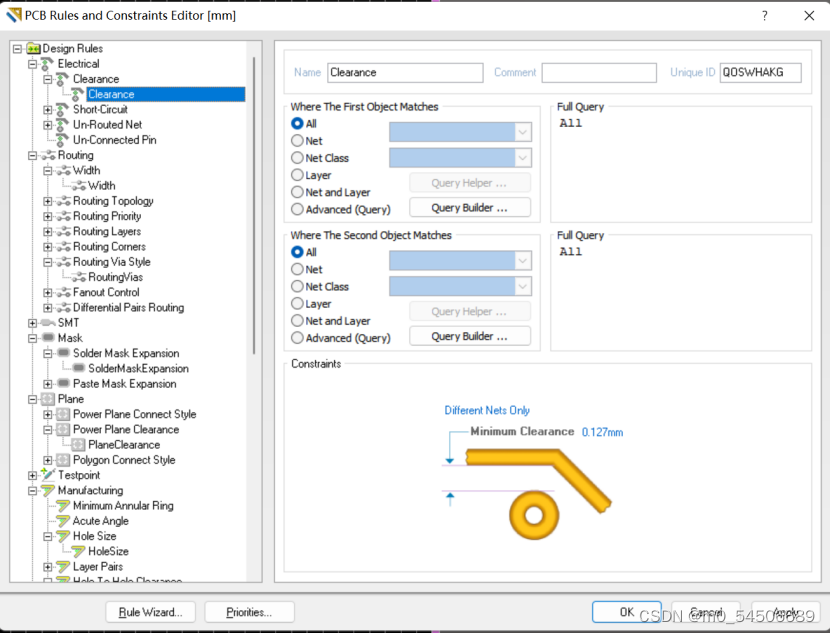

选择Design-Rules

一种布线规则修改如下所列：

·Electrical/Clearance: 5mil

·Routing/Width: (5-50)mil

·Routing/Routing Via Style: Via Diameter(10-50)mil

·Routing/Routing Via Style:Via Hole Size(5-28)

·Mask/Solder Mask Expansion: 1mil

·Plane/plane Clearance: 10mil

·Manufacturing/Hole Size: (1-500)mil

·Manufacturing/Hole To Hole Clearance: 10mil

·Minimum Solder Mask Sliver: 1mil

·Manufacturing/Silkscreen Over Component Pads: 1mil

·Manufacturing/Silk To Silk Clearance: 0mil

改完规则，这个报错消失了

 六、报错的解决

有时候，我们按照通行的布线规则修改后，还是会有报错

这时候我们就要自行查找问题所在，并修改相应的布线规则。

以下图为例

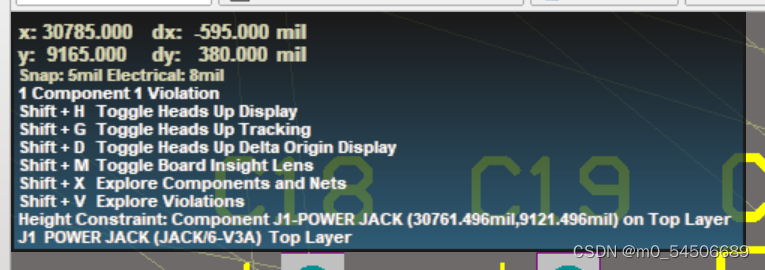

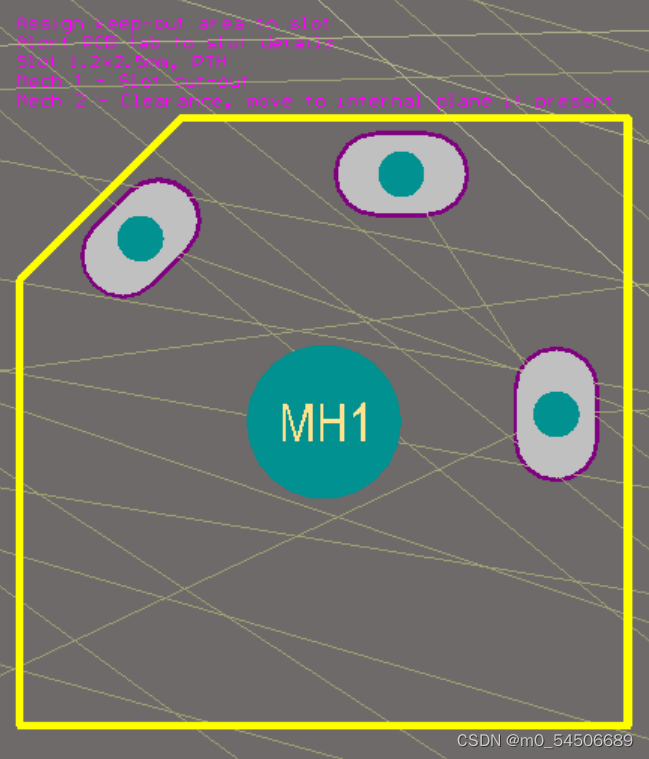

1.将鼠标放置在器件上，我们发现左上角出现了许多信息，包括报错信息。我们发现了Height Constraint，可以推测是超过了高度限制。

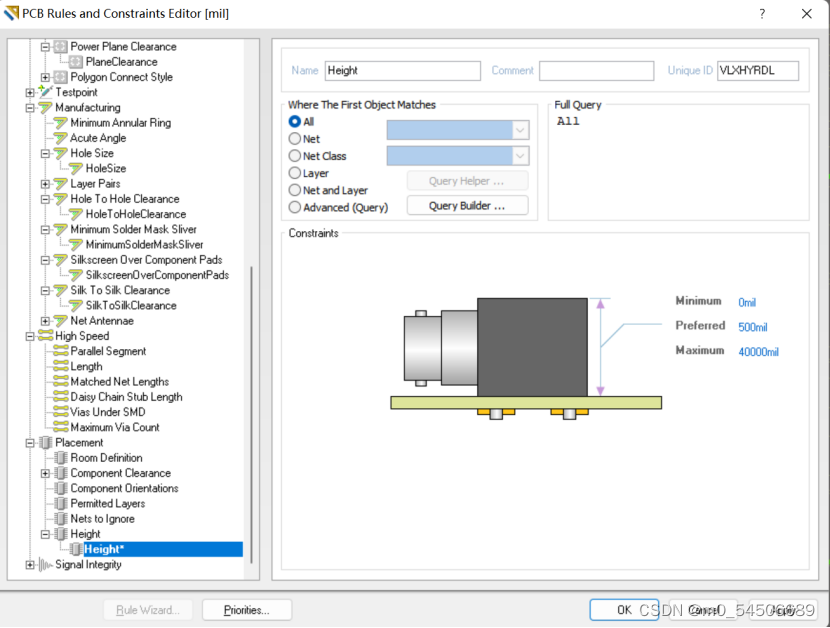

 2.在规则设置菜单下找到Height（高度）有关设置项，将高度max改的大一点如40000mil

3.点击Apply-OK

 可以看到报错消失了

记得保存！记得保存！！记得保存！！！
