一、TIM简介
  • 定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断
  • 16 位计数器、预分频器、自动重装寄存器的时基单元，在 72MHz 计数时钟下可以实现最大 59.65s 的定时
  • 不仅具备基本的定时中断功能，而且还包含内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式等多种功能
  • 根据复杂度和应用场景分为了高级定时器、通用定时器、基本定时器三种类型

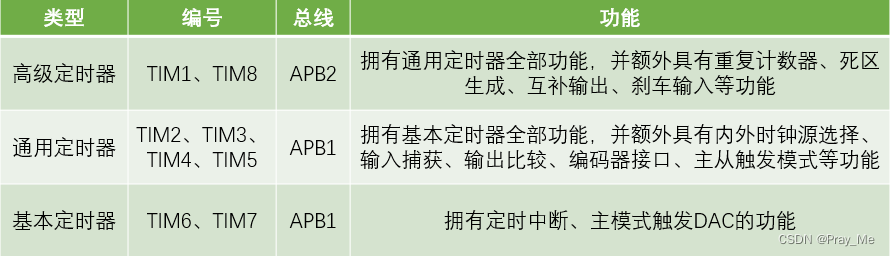

二、定时器类型
STM32F103C8T6 定时器资源： TIM1 、 TIM2 、 TIM3 、 TIM4
三、定时器结构

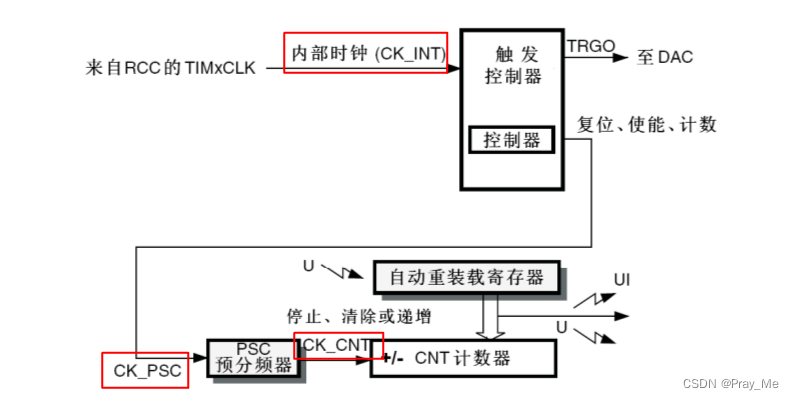

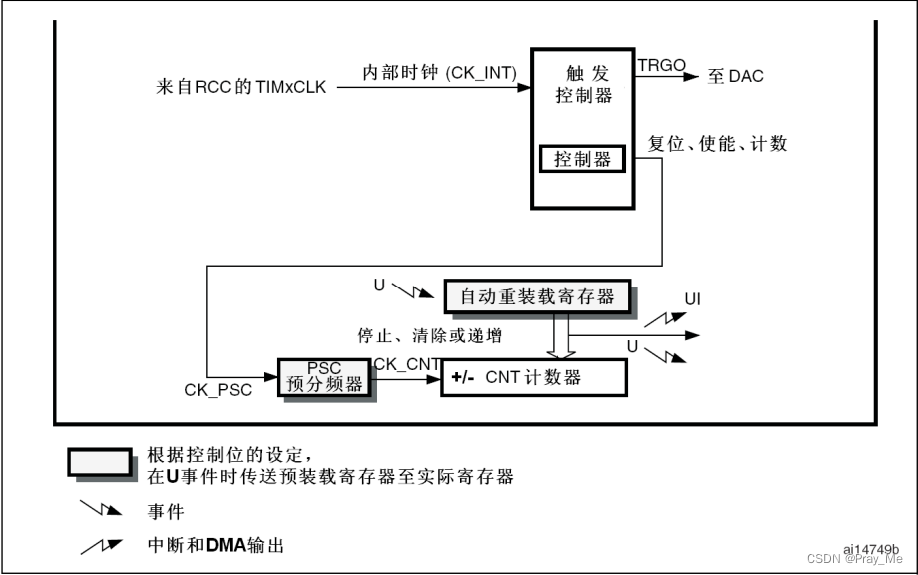

基本定时器
预分频器对时钟进行预分频，计数器自增计数，当计数值计到自动重装值时，计数值清零同时产生更新中断和更新事件
1）PSC预分频器、CNT计数器、自动重装载寄存器构成最基本的计数计时电路——时基单元
2）基本定时器只能选择内部时钟，内部时钟的来源是RCC_TIMxCLK，频率值一般为系统的主频72MHz
  • PSC预分频器（16位）：对输入的基准频率提前进行分频的操作（对72MHz的计数时钟进行预分频）
ex：PSC预分频寄存器写0——1分频，输出频率=输入频率=72MHz
       PSC预分频寄存器写1——2分频，输出频率=输入频率=72MHz/2=36MHz
       PSC预分频寄存器写2——3分频，输出频率=输入频率=72MHz/3=24MHz
       以此类推………
预分频器是16位的，最大值可以写65535，最大实际分频系数也就是65535+1=65536
总结：PSC预分频寄存器与实际分频系数相差了1
即实际分频系数=预分频器的值+1
  • CNT计数器（16位）：对预分频后的计数时钟进行计数，计数时钟每来一个上升沿，计数器的值就加1
CNT计数器是16位的，因此里面的值可以从0一直加到65535，再加的话计数器将回到0重新开始
  • 计数方式：向上计数
计数器的值在计时过程中会不断地自增运行，当自增运行到目标值时产生中断，完成定时任务

  • 自动重装载寄存器（16位）：存储计数目标值的寄存器
在运行的过程中，计数值不断自增，而自动重装值是固定的目标，当计数值==自动重装值时，说明计时时间到——进而产生一个中断信号，并且清零CNT计数器，CNT计数器再自动开始下一次的计数计时
计数值==自动重装值而产生的中断称为【更新中断】

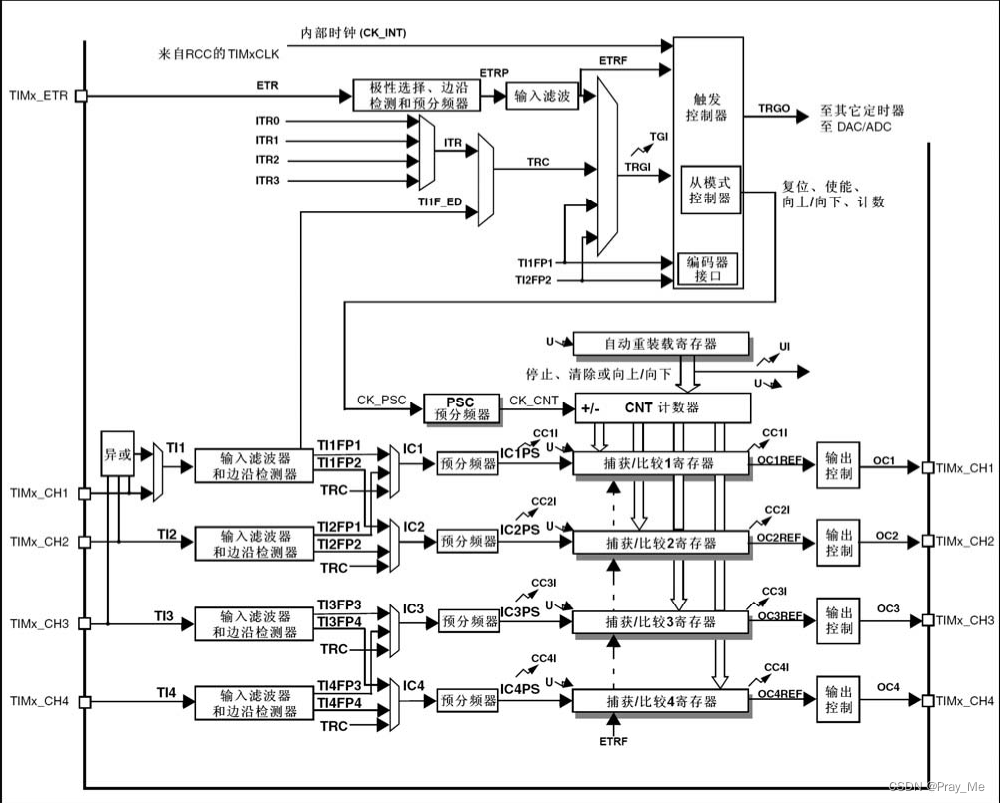

通用定时器

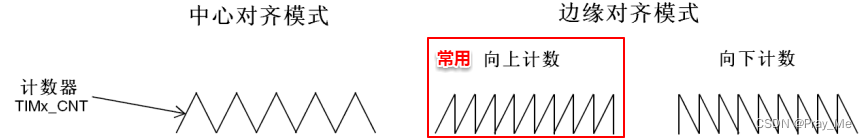

通用定时器和高级定时器支持向上计数模式、向下计数模式、中央对齐模式
向上计数模式最常用

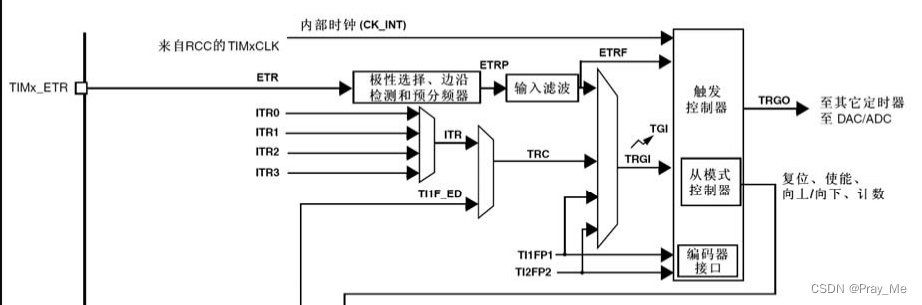

【内外时钟源选择结构、主从触发模式结构】
对于基本定时器而言，定时只能选择内部时钟==系统频率72MHz
而通用定时器的时钟源不仅可以选择内部的72MHz时钟，还可以选择外部时钟
外部时钟
  • 【外部时钟模式2】

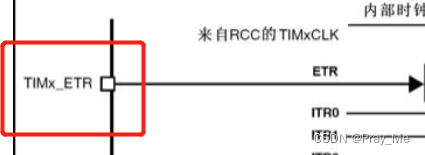

TIMx_ETR引脚上的外部时钟（ETR：External）
如果想用ETR外部引脚提供时钟，或者想对ETR时钟进行计数，把这个定时器当作计数器使用的话，就可以选择配置此电路
ETR引脚的位置可以参考芯片引脚定义表（STM32F103C8T6中ETR复用在了PA0引脚）

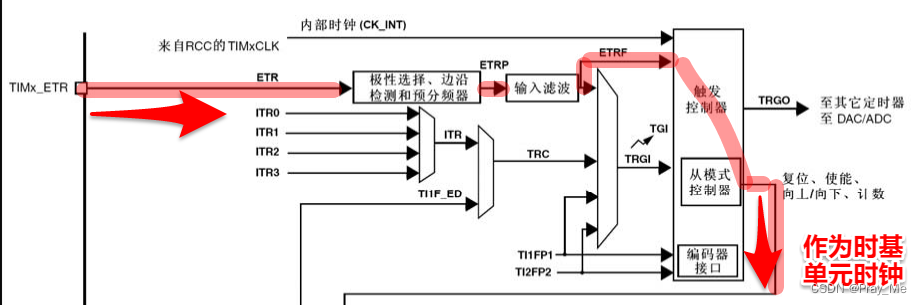

  • 在TIM2的ETR引脚（PA0）上接一个外部方波时钟，经过【极性选择、边沿检测和预分频器】和配置【输入滤波】电路对外部时钟进行整形（外部引脚的时钟会有毛刺）
  • 滤波后的信号兵分两路，上面一路【ETRF】进入触发控制器，可以被选择作为下面时基单元的时钟了

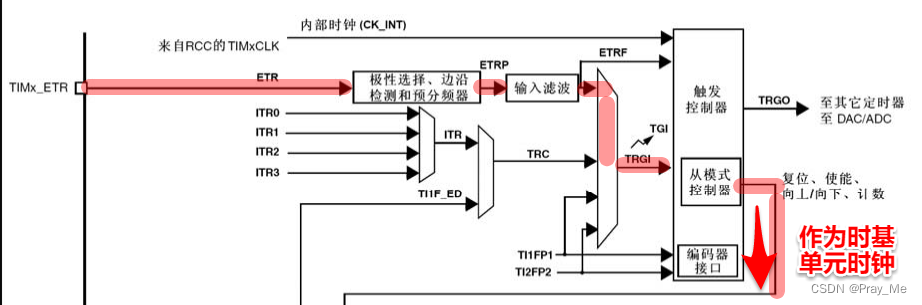

  • 【外部时钟模式1】
1）同样来自ETR引脚，下面一路也提供时钟，就是【TRGI】（Trigger In）
  • 主要用作触发输入使用，可以触发定时器的从模式
  • 这个触发输入也可作为外部时钟使用，把【TRGI】当做外部时钟的输入来看

与ETRF时钟输入等价，只是TRGI时钟输入会占用触发输入的通道
2）ITR信号
这一部分的时钟信号来自其他定时器

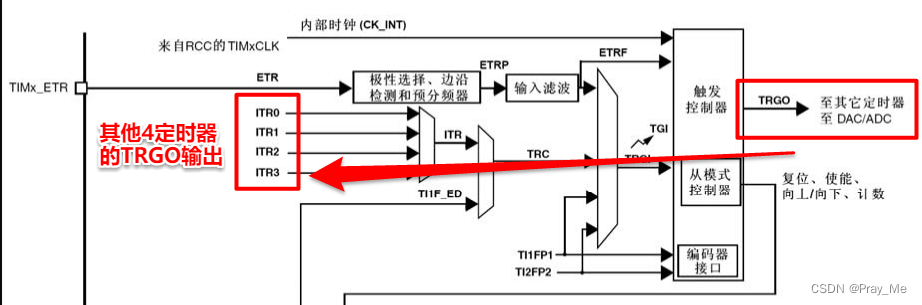

主模式的输出【TRGO】通向其他定时器，即通向其他另外定时器的【ITR】引脚上

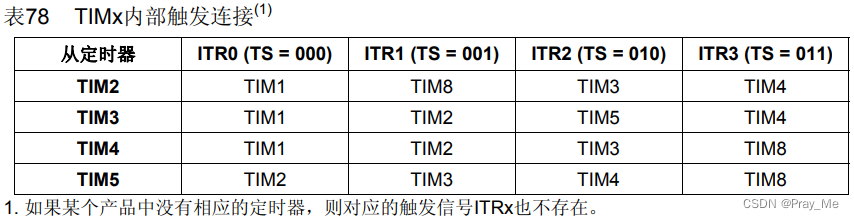

  • 【ITR0~ITR3】分别来自其他4个定时器的【TRGO】输出
  • 具体连接方式参考手册
通过这一路可以实现定时器级联的功能

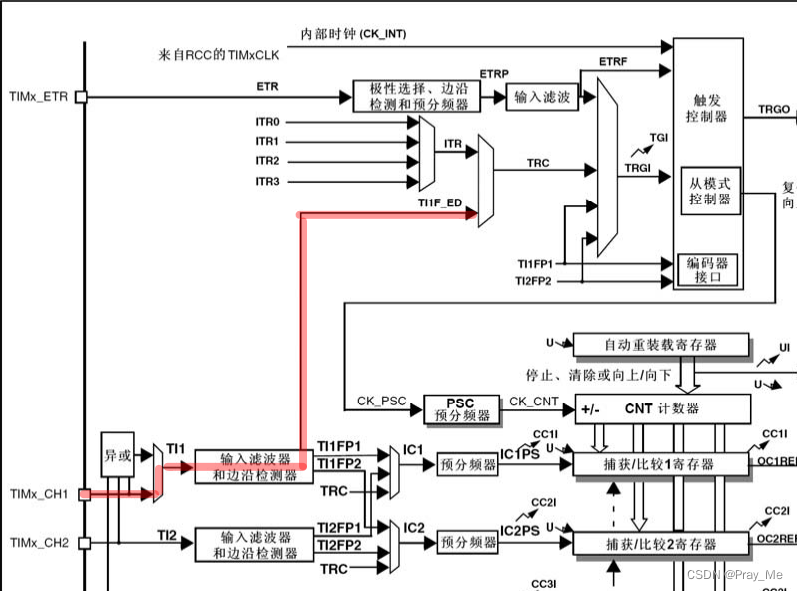

3）TI1F_ED作为外部时钟输入（CH1引脚的边沿）
后缀_ED==边沿（Edge）————也就是通过这一路输入的时钟，上升沿和下降沿均有效
TI1F_ED连接的是输入捕获单元的【CH1】引脚，也就是从【CH1】引脚获得时钟

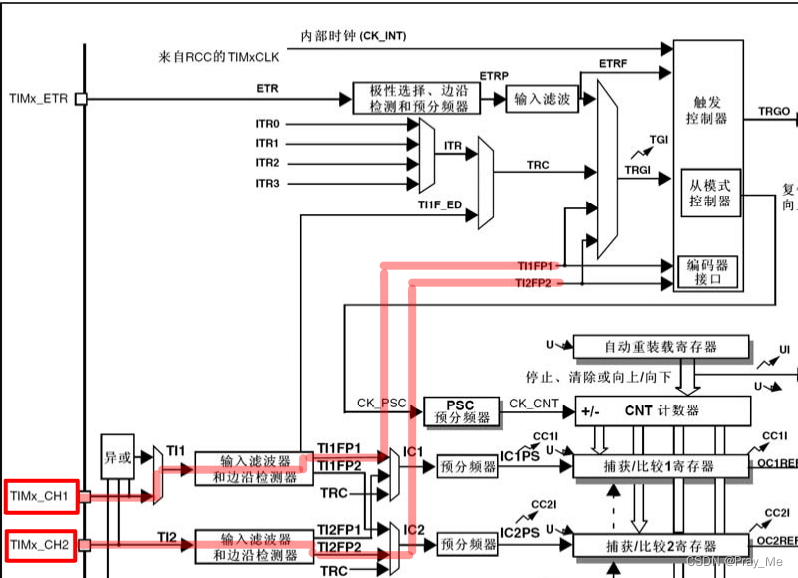

4）TI1FP1和TI2FP2作为外部时钟输入（CH1引脚和CH2引脚）
  • 一般情况下外部时钟通过1）ETR引脚就可以了
  • 2）3）4）设置的输入不仅为了扩大时钟输入范围，更是为某些特殊应用场景设计的

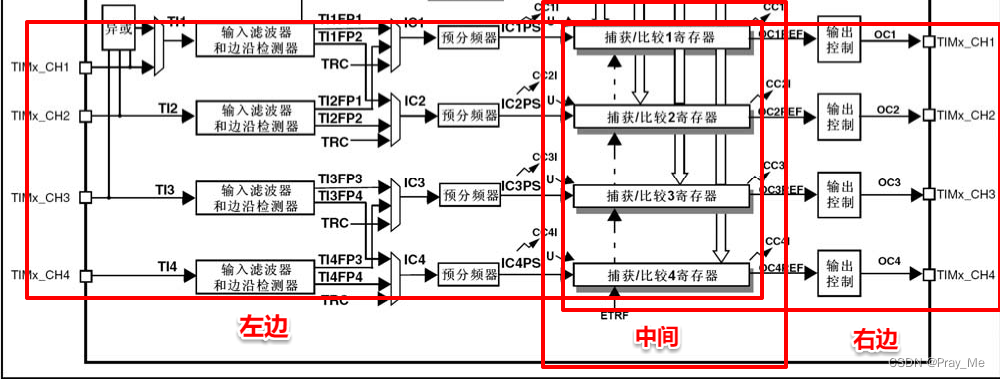

左边：输入捕获电路，总共有四个通道，分别对应CH1到CH4的引脚——用于测量输入方波的频率等
中间：捕获/比较寄存器，是输入捕获和输出比较电路共用的
右边：输出比较电路，总共有四个通道，分别对应CH1到CH4的引脚——用于输出PWM波形，驱动电机
//输入捕获和输出比较不能同时使用，所以中间的寄存器是共用的，引脚也是共用的

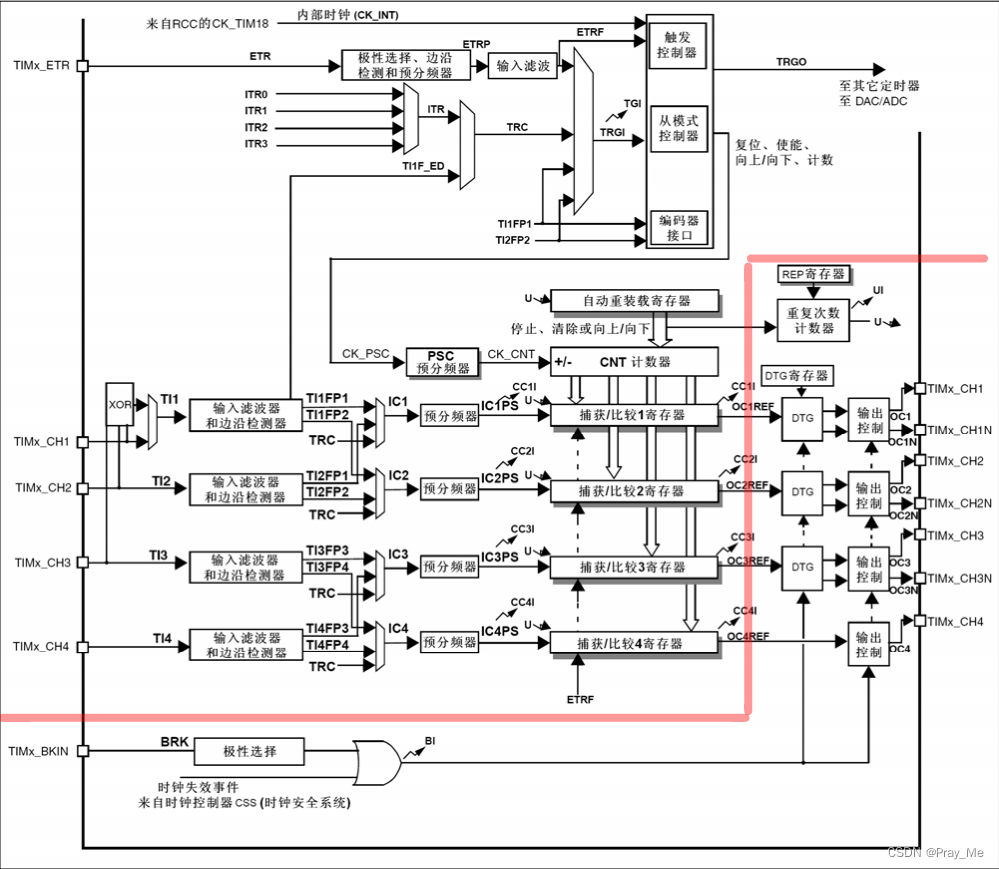

高级定时器
高级定时器相比于通用定时器主要的改动是增加了右边这几个部分

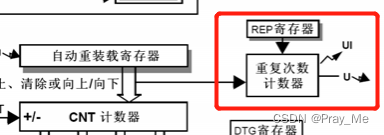

  • 申请中断的地方，增加了一个重复次数计数器
加上重复次数计数器后可以实现 每隔几个计数周期才发生一次更新事件和更新中断==对输出的更新信号又做了一次分频
//原来的结构： 每个计数周期完成后都会发生更新
  • 增加了DTG（Dead Time Generate）：死区生成电路

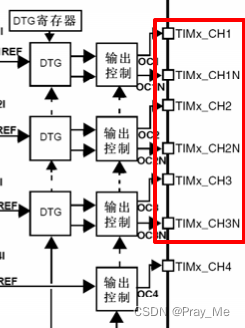

  • 右边的输出引脚由原来的一个变为了两个互补的输出，可以输出一对互补的PWM波
  • 这一部分是为了驱动三相无刷电机的， 三相无刷电机的驱动电路一般需要3个桥臂，每个桥臂由2个大功率开关管控制，总共需要6个大功率开关管控制————因此输出PWM引脚的前三路变为了互补的输出，第四路不用变化（前三路就够了）
  • 增加刹车输入功能：给电机驱动提供安全保障
  • 如果外部引脚BKIN（Break In）产生了刹车信号，或者内部时钟失效产生了故障，那么此控制电路就会自动切断电机的输出，防止意外的发生

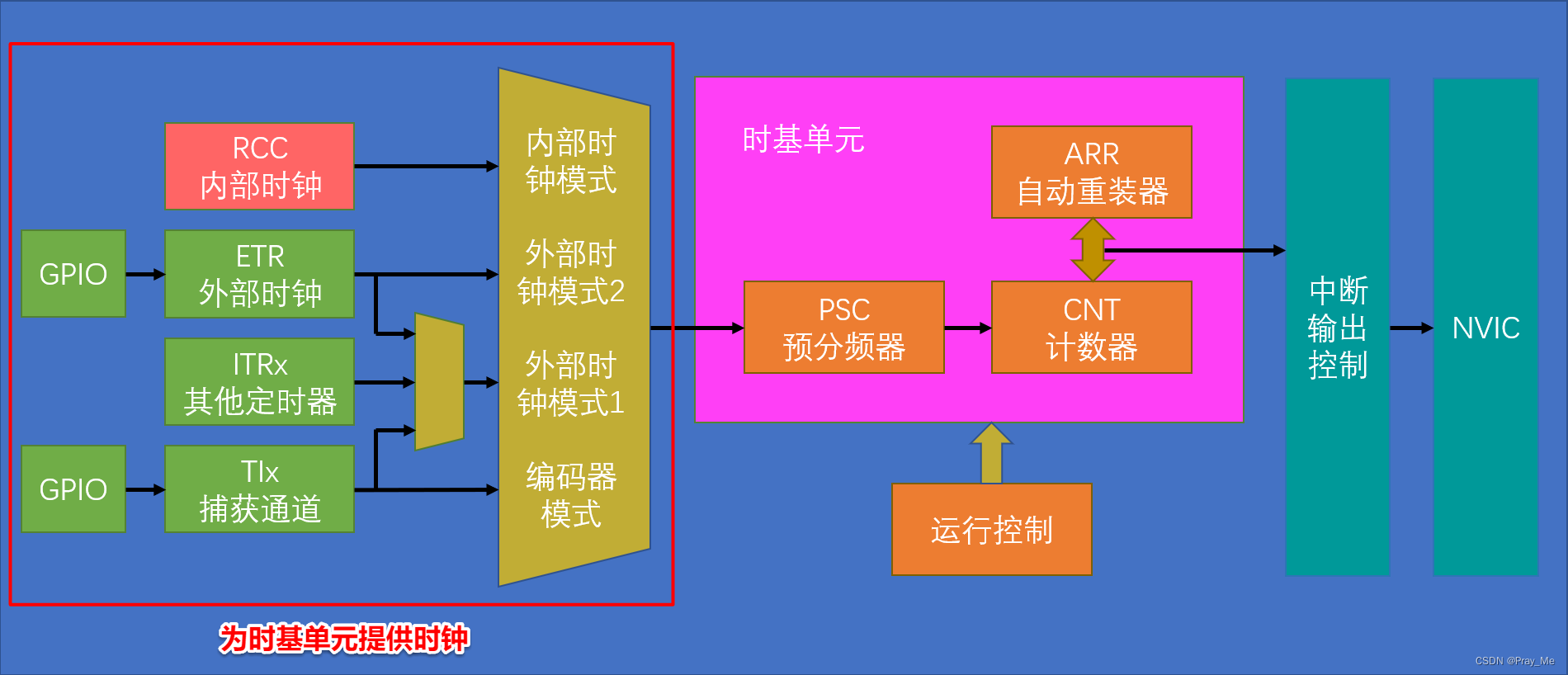

四、定时中断基本结构图
五、预分频器时序
参考
CK_PSC：预分频器的输入时钟
CNT_EN：计数器使能（高电平计数器运行，低电平计数器停止）
CK_CNT：计数器时钟，既是预分频器的时钟输出，也是计数器的时钟输入

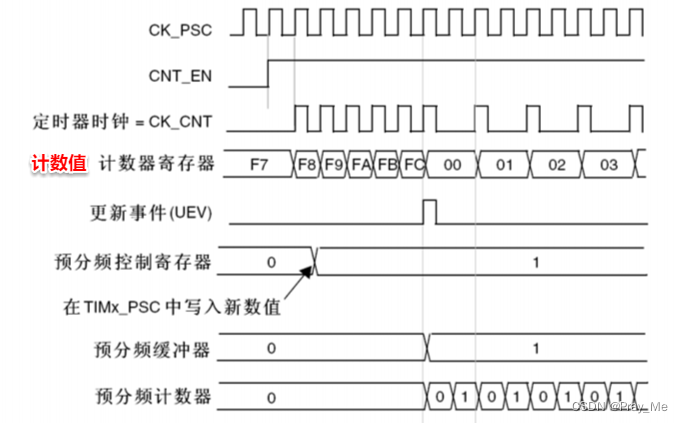

当预分频器的参数从1变到2时，计数器的时序图
一个计数周期的工作流程：
  • 开始时，计数器未使能，计数器时钟不运行
  • 使能后前半段预分频系数为1，计数器时钟等于预分频器前时钟；后半段预分频系数变为2，计数器时钟等于预分频器前时钟一半
  • 在计数器时钟的驱动下，下面的计数器寄存器跟着时钟的上升沿不断自增——当增加到FC之后计数器寄存器的值变为0， 可以推断出ARR自动重装值为FC（当计数值计到和重装值相等，并且下一个时钟来临时，计数值清零）
  • 计数值清零后，产生一个更新事件

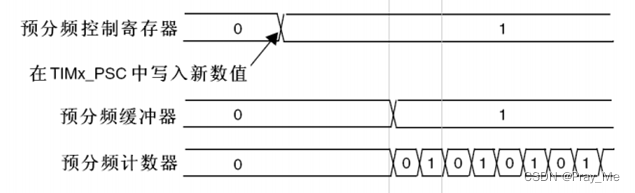

下面的三行时序： 预分频寄存器的一种缓冲机制
实际上预分频寄存器有两个
  • 预分频控制寄存器：供我们读写，它并不直接决定分频系数
  • 预分频缓冲器（缓冲寄存器）（影子寄存器）：真正起作用的寄存器
ex：在某个时刻把预分频控制寄存器由0改成了1，如果此时立刻改变时钟的分频系数，将会导致在一个计数周期内，前半部分和后半部分的频率不一样，也就是计数计到一半，计数频率突然发生改变
ST公司为了严谨，设计了预分频缓冲器——在计数时改变了分频值，这个变化并不会立刻生效，而是等到本次计数周期结束时，产生了更新事件后，预分频控制寄存器的值才会被传递到预分频缓冲器中并生效
  • 预分频计数器：预分频器内部实际上也是靠计数来分频的，当预分频值为0时（预分频系数为1），预分频计数器就一直为0，直接输出原频率 ；当预分频值为1时（预分频系数为2），预分频计数器就01010101这样计数，在回到0的时候输出一个脉冲，这样输出频率就是输入频率的2分频
计数器计数频率：CK_CNT = CK_PSC/（PSC + 1）

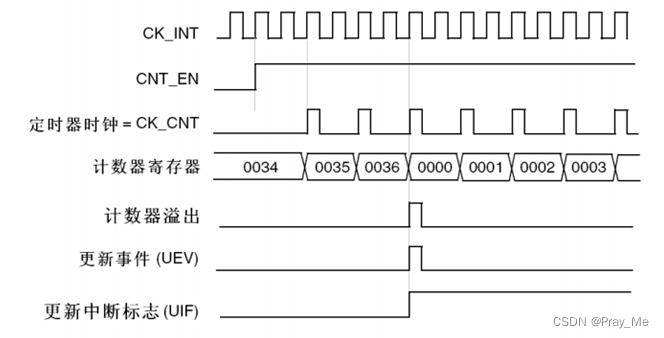

六、计数器时序
参考
CK_INT：内部时钟（72MHz）
CNT_EN：计数器使能（高电平计数器运行，低电平计数器停止）
CK_CNT：计数器时钟，既是预分频器的时钟输出，也是计数器的时钟输入
内部时钟分频因子为2（分频系数为2）
计数器的工作流程：
  • 开始时，计数器未使能，计数器时钟不运行
  • 预分频系数为2，计数器时钟等于预分频器前时钟一半
  • 在计数器时钟的驱动下，下面的计数器寄存器跟着时钟的上升沿不断自增——当增加到0036之后计数器寄存器的值变为0， 可以推断出ARR自动重装值为0036
  • 当计数值计到和重装值相等，再来一个上升沿， 计数值清零， 计数器溢出，产生一个更新事件脉冲
  • 还会置一个更新中断标志位【UIF】，只要【UIF】置1就会申请中断，在中断响应后，需要在中断程序中手动清零
计数器溢出频率：CK_CNT_OV = CK_CNT /（ARR + 1）
                                                = 【CK_PSC /（PSC + 1）】/ （ARR + 1）
//用【72MHz / ( PSC + 1 )】/ ( ARR + 1 )就能得到溢出频率
//溢出时间=1/溢出频率
EX：得到1hz的溢出频率，可设置PSC和ARR为？
溢出频率
=
[72M/(PSC+1)]/(ARR+1)]
=
[72000000/(7200)]/(10000)
=
10000/10000
=
1hz
得：PSC设置为7200 - 1；ARR设置为10000 - 1
//溢出时间=1 / 1hz = 1S
//【预分频器】为了防止计数中途更改数值造成错误而设计了预分频缓冲器（缓冲寄存器）（影子寄存器）
很多寄存器都有影子寄存器这样的缓冲机制，包括【预分频器】、【自动重装寄存器】、【捕获/比较寄存器】
七、ARR自动重装寄存器【缓冲寄存器】
  • 缓冲寄存器可以设置为用或不用（通过设置ARPE位可以选择是否使用预装功能）

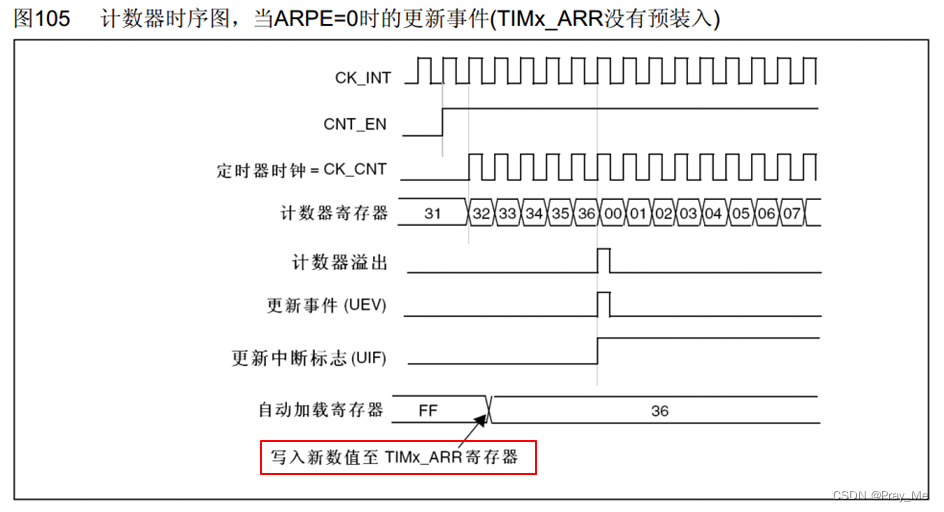

计数器无预装时序（无缓冲寄存器）
  • 计数器使能后进行自增计数，此时更改自动重装寄存器（由FF改为了36），那么计数值的目标值就由FF变成了36
  • 当计数器寄存器自增到36时，就产生中断，直接更新，开始下一轮计数

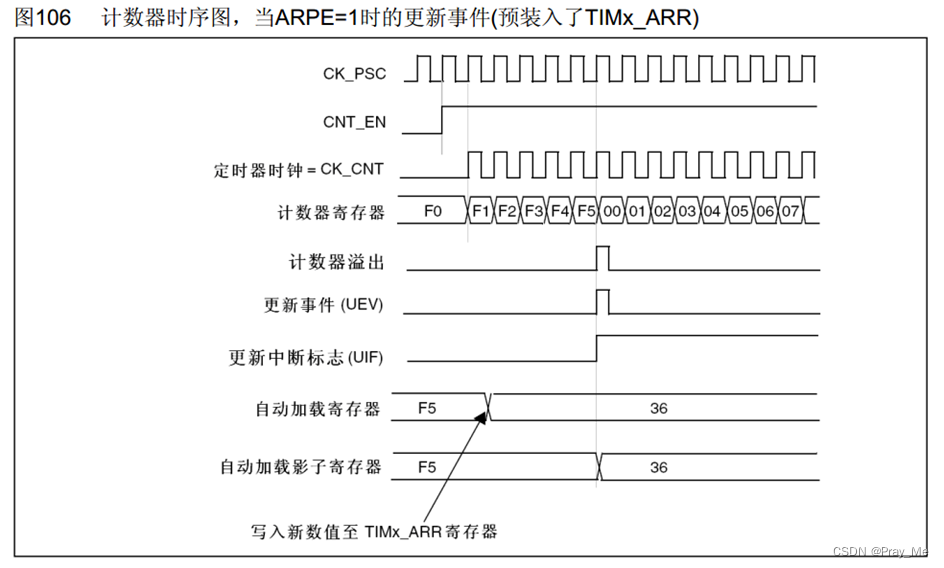

计数器有预装时序（有缓冲寄存器）
  • 计数器使能后进行自增计数，此时更改自动重装寄存器（由F5改为了36），那么计数值的目标值就由F5变成了36
  • 因为有缓冲寄存器，所以当前还是之前自动重装寄存器的计数目标F5，到自增到F5时产生更新事件，同时再把要更改的36传递到缓冲寄存器，在下一个计数周期这个更改的36才有效
  • 当计数器寄存器自增到36时，就产生中断，直接更新，开始下一轮计数

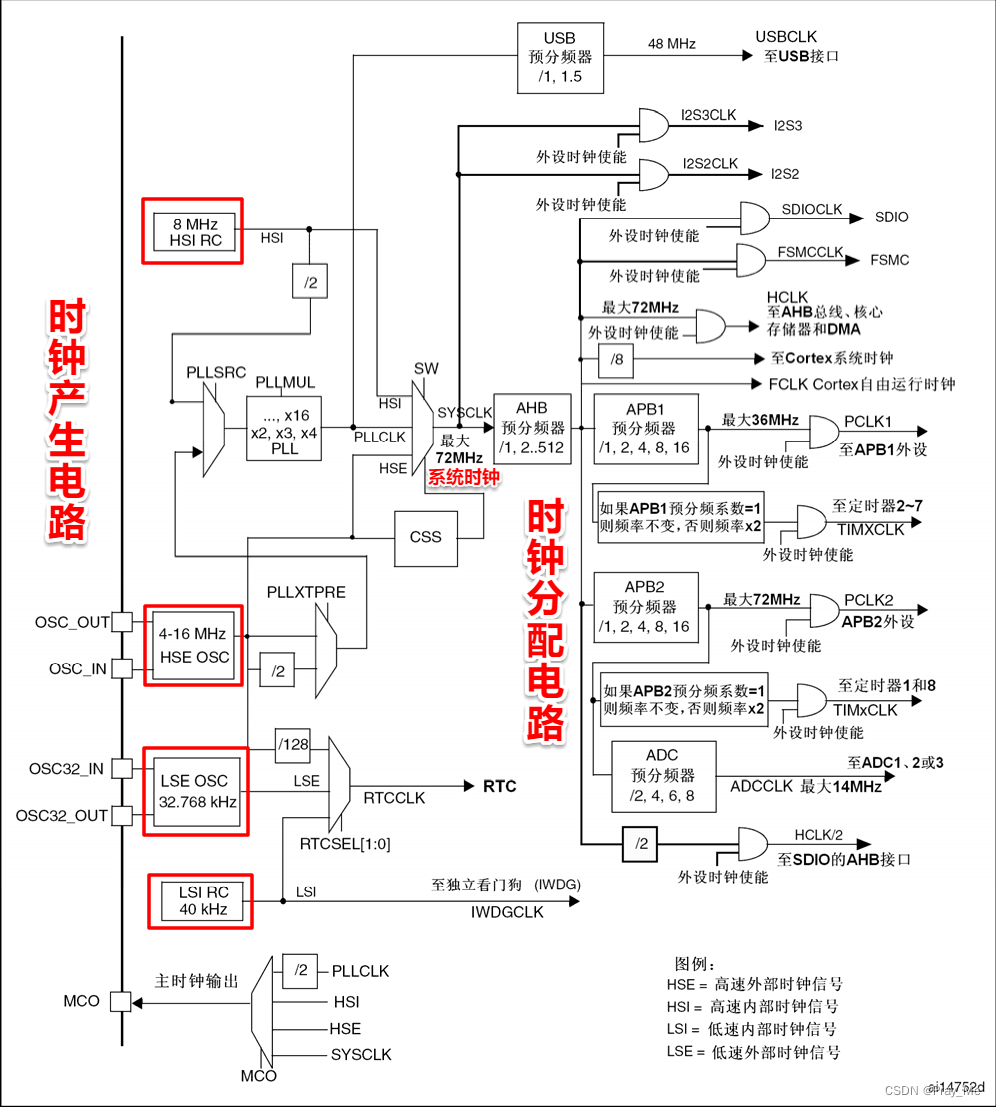

八、RCC时钟树
时钟树：STM32中用来产生和配置时钟，并且把配置好的时钟发送到各个外设的系统
时钟时所有外设运行的基础，所以时钟也是最先需要配置的东西

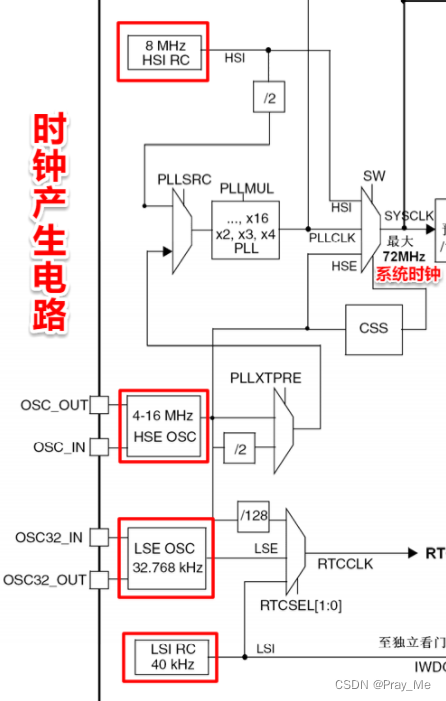

//时钟产生电路//
  • 时钟产生电路有4个振荡源
1、内部的8MHz高速RC振荡器
2、外部的 4—16MHz高速石英晶体振荡器（晶振），一般接8MHz
3、外部的32.768KHz低速晶振，一般是给RTC提供时钟的
4、内部的40KHz低速RC振荡器，可以给看门狗提供时钟
1、2高速晶振用来提供系统时钟（AHB、APB1、APB2时钟），外部的晶振比内部的RC振荡器更稳定，所以一般用外部晶振
如果系统很简单而且不需要那么精确的时钟，可以使用内部RC振荡器
在SystemInit函数里，ST配置时钟流程：
1、启动内部时钟，选择内部8MHz为系统时钟，暂时以内部8MHz的时钟运行
2、启动外部时钟，进入PLL锁相环进行【倍频】，将外部时钟8MHz倍频9倍得到72MHz
3、等到锁相环输出稳定后，选择锁相环输出为系统时钟
4、这样就把系统时钟由内部8MHz切换为了72MHz
  • CSS（Clock Security System）时钟安全系统：也可以切换时钟，可以监测外部时钟运行状态，一旦外部时钟失效，CSS就会自动把外部时钟切换回内部时钟，保证系统时钟的运行，防止程序卡死造成事故

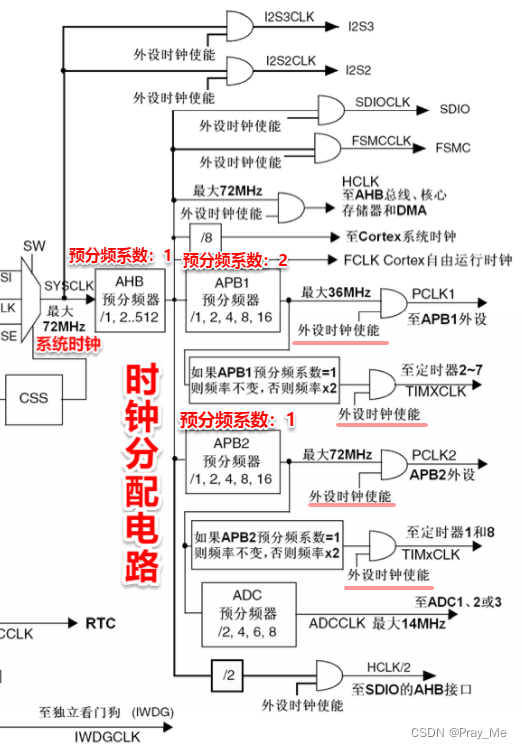

//时钟分配电路//
  • 首先系统时钟72MHz进入AHB总线，AHB总线的预分频器在SystemInit里配置的分频系数为1，则AHB的时钟为72MHz
  • 然后进入APB1总线，此处预分频器配置的分频系数为2，APB1外设时钟为最大36MHz
    • （此处走下面的支路使通向定时器2~7的时钟变为72MHz）
  • 然后进入APB2总线，此处预分频器配置的分频系数为1
    • （此处走下面的支路使通向定时器1~8的时钟变为72MHz）
//时钟输出有一个与门进行输出控制，控制位写的是外部时钟使能（这就是在程序中写RCC_APBxPeriphClockCmd作用的地方）
打开时钟就是在这个位置写1，让左边的时钟能够通过与门输出给外设
# 单片机 # stm32 # 嵌入式硬件 # mcu # 学习
