对模拟电路的掌握分为三个层次

• 初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
• 中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
• 高层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号 电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

1. 桥式整流电路

• 二极管的单向导电性

二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

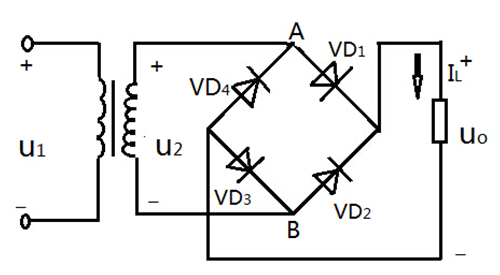

• 桥式整流电流流向过程

当是正半周期时，二极管VD1和VD3导通，而二极管VD2和VD4截止，负载RL的电流是自上而下流过负载，负载上得到了与正半周期相同的电压；在的负半周，的实际极性是下正上负，二极管VD2和VD4导通而VD1和VD3截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与正半周期相同的电压。

• 理想开关模型和恒压降模型

理想模型指的是在二极管正向偏置时，其管压降为0，而当其反向偏置时，认为它的电阻为无穷大，电流为零，就是截止。恒压降模型是说当二极管导通以后，其管压降为恒定值，硅管为0.7V，锗管0.5V。

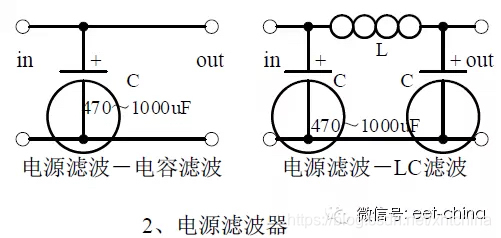

2. 电源滤波器

•  电源滤波的过程分析

电源滤波是在负载RL两端并联一只较大容量的电容器。由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。

• 波形形成过程

输出端接负载RL，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数：

τ=(Ri∥RL·C)≈Ri·C

一般Ri远小于RL，忽略Ri压降的影响，电容上电压将随u2迅速上升。

当ωt=ωt1时，有u2=u0，此后u2低于u0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u0变化平缓。

当ωt=ωt2时，u2=u0, ωt2后u2又变化到比u0大，又开始充电过程，u0迅速上升。

当ωt=ωt3时，有u2=u0，ωt3后，电容通过RL放电。

如此反复，周期性充放电。由于电容C的储能作用，RL上的电压波动大大减小了。电容滤波适合于电流变化不大的场合。LC滤波电路适用于电流较大，要求电压脉动较小的场合。

滤波电容的容量和耐压值选择

电容滤波整流电路输出电压Uo在√2·U2~0.9·U2之间，输出电压的平均值取决于放电时间常数的大小。

电容容量RLC≧(3~5)·T/2，其中T为交流电源电压的周期。实际中，经常进一步近似为Uo≈1.2·U2整流管的最大反向峰值电压URM=√2·U2，每个二极管的平均电流是负载电流的一半。

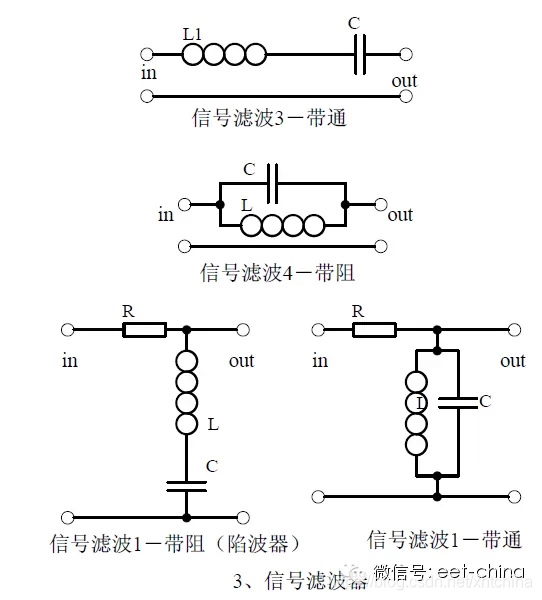

3. 信号滤波器

• 信号滤波器的作用：与电源滤波器的区别和相同点
• LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
• 画出通频带曲线。计算谐振频率。

4. 微分和积分电路

• 电路的作用，与滤波器的区别和相同点。
• 微分和积分电路电压变化过程分析，画出电压变化波形图。
• 计算：时间常数，电压变化方程，电阻和电容参数的选择。

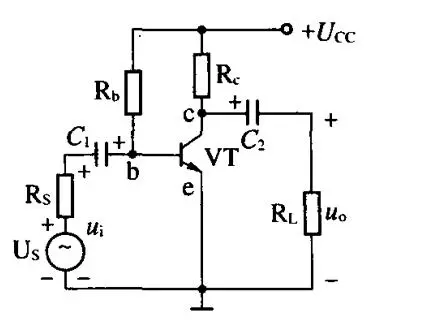

5. 共射极放大电路

• 三极管的结构、三极管各极电流关系、特性曲线、放大条件。
• 元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
• 静态工作点的计算、电压放大倍数的计算。

6. 分压偏置式共射极放大电路

• 元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
• 电流串联负反馈过程的分析，负反馈对电路参数的影响。
• 静态工作点的计算、电压放大倍数的计算。
• 受控源等效电路分析。

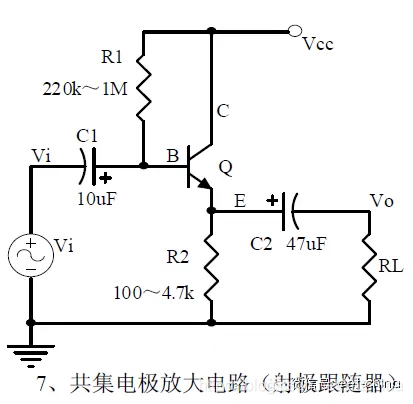

7. 共集电极放大电路（射极跟随器）

• 元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。电路的输入和输出阻抗特点。
• 电流串联负反馈过程的分析，负反馈对电路参数的影响。
• 静态工作点的计算、电压放大倍数的计算。

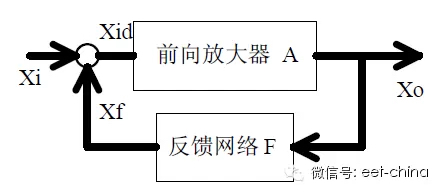

8. 电路反馈框图

• 反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及判断方法、电流反馈和电压反馈及其判断方法。
• 带负反馈电路的放大增益。
• 负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响。

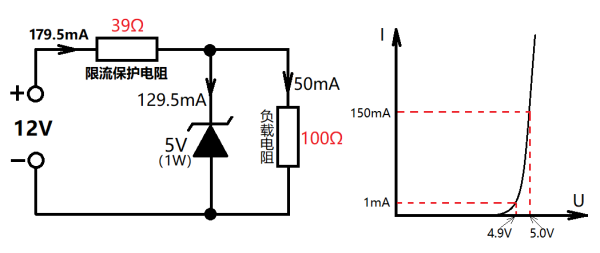

9. 二极管稳压电路

• 稳压二极管的特性曲线。
• 稳压二极管应用注意事项。
• 稳压过程分析。

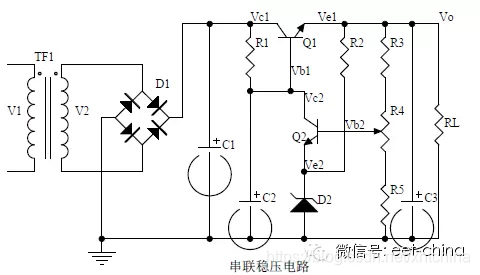

10. 串联稳压电源

• 串联稳压电源的组成框图。
• 每个元器件的作用；稳压过程分析。
• 输出电压计算。

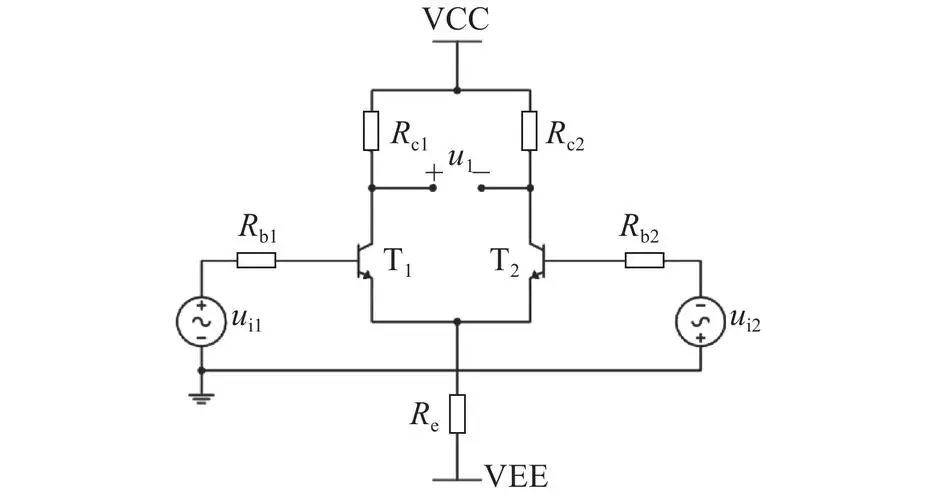

11. 差分放大电路

• 电路各元器件的作用，电路的用途、电路的特点。
• 电路的工作原理分析。如何放大差模信号而抑制共模信号。
• 电路的单端输入和双端输入，单端输出和双端输出工作方式。

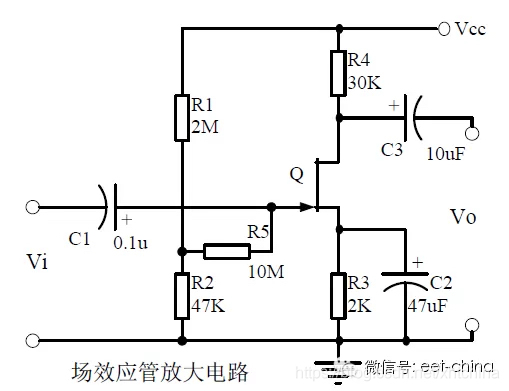

12. 场效应管放大电路

• 场效应管的分类，特点，结构，转移特性和输出特性曲线。
• 场效应放大电路的特点。
• 场效应放大电路的应用场合。

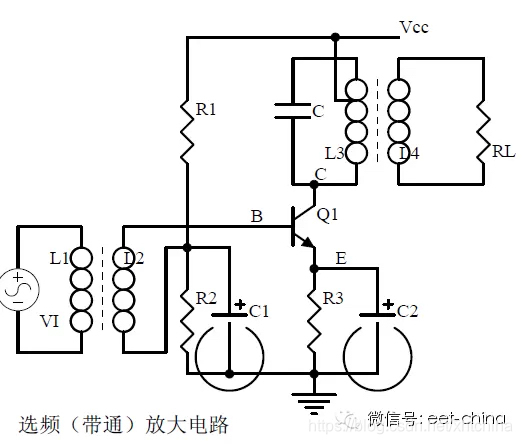

13. 选频（带通）放大电路

• 每个元器件的作用

选频放大电路的特点

电路的作用

• 特征频率的计算

选频元件参数的选择

• 幅频特性曲线

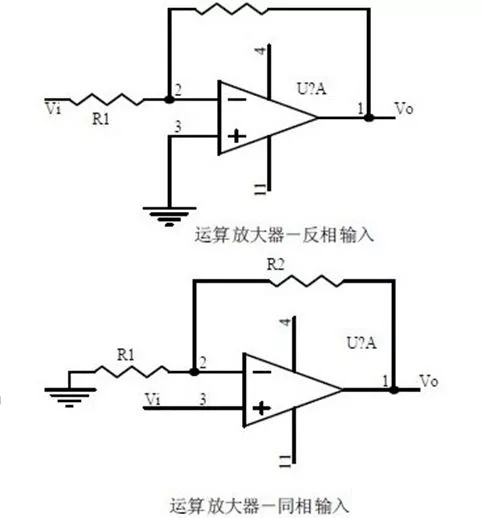

14. 运算放大电路

• 理想运算放大器的概念

运放的输入端虚拟短路

运放的输入端的虚拟断路

• 反相输入方式的运放电路的主要用途

输入电压与输出电压信号的相位关系是

• 同相输入方式下的增益表达式分别是

输入阻抗分别是

输出阻抗分别是

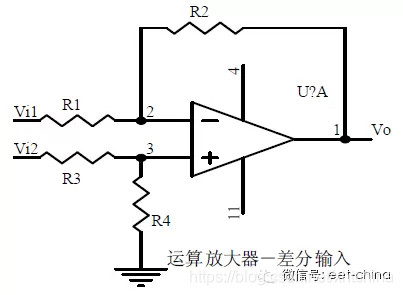

15. 差分输入运算放大电路

• 差分输入运算放大电路的的特点
• 输出信号电压与输入信号电压的关系式

16. 电压比较电路

• 电压比较器的作用
• 比较器的输入－输出特性曲线图
• 如何构成迟滞比较器

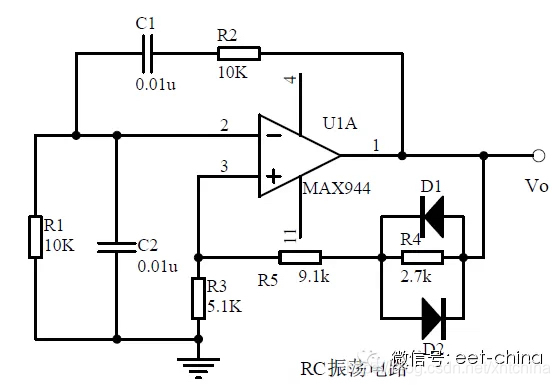

17. RC振荡电路

• 振荡电路的组成

振荡电路的作用

振荡电路起振的相位条件

振荡电路起振和平衡幅度条件

• RC电路阻抗与频率的关系曲线

相位与频率的关系曲线

• RC振荡电路的相位条件分析

振荡频率

如何选择元器件

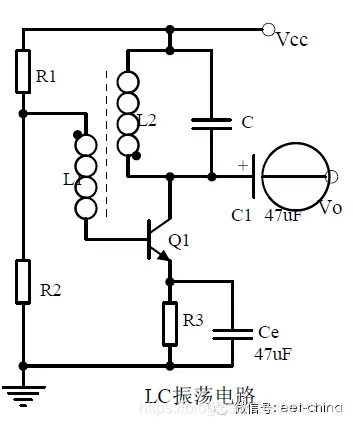

18. LC振荡电路

• 振荡相位条件分析
• 直流等效电路图和交流等效电路图
• 振荡频率计算

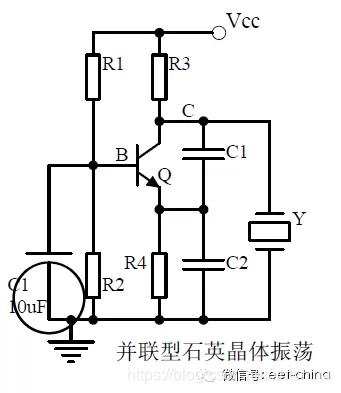

19. 石英晶体振荡电路

• 石英晶体的特点

石英晶体的等效电路

石英晶体的特性曲线

• 石英体振动器的特点
• 石英晶体振动器的振荡频率

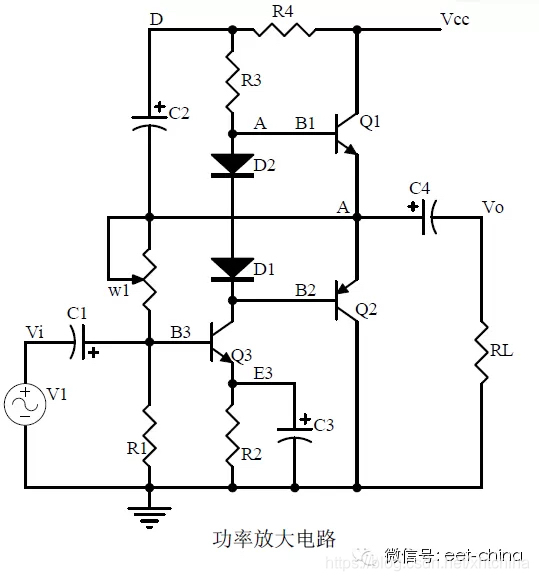

20. 功率放大电路

• 乙类功率放大器的工作过程

交越失真

• 复合三极管的复合规则
• 甲乙类功率放大器的工作原理分析

自举过程分析

甲类功率放大器的特点

甲乙类功率放大器的特点
