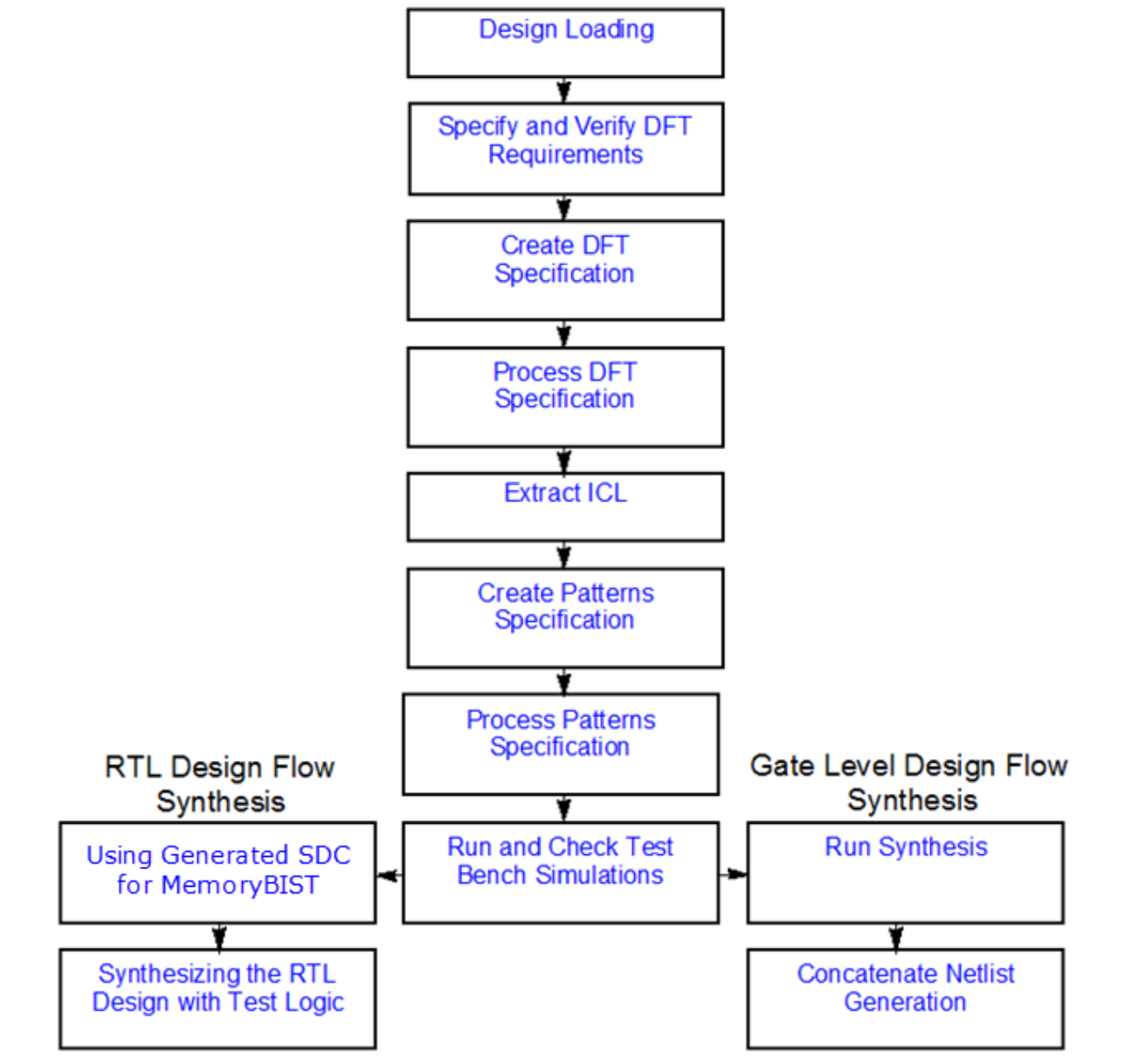

Design flow for Tessent MBIST

---

本文主要讲述可测试性设计流程中MemoryBIST部分，用于帮助大家快速了解 Tessent MBIST flow，了解Tessent shell commands的基本用法，参考（翻译）自《Tessent MemoryBIST User’s Manual》，FYI。

Design loading

1. Set the context

   set_context dft -rtl
   open_tsdb ../core_tsdb_outdir
   set_tsdb_output_directory


   设置context是Tessent shell的需求，用来指定目前需要工具来做的事以及工具处理对象的状态。比如，只有在context被设置为dft时，才可以创建MBIST hardware。如果当前的design是RTL需要指定-rtl，如果是门级网表需要指定-no_rtl。如果是门级网表那么在dft insertion 阶段结束时会把额外的连接网表写出来。如果是RTL会把更改的结构和testIP创建出来。设计的格式可以是Verilog、VHDL、mixed language。
   如果MBIST结构已经在block中插入了，当它要集成到Hier level，需要使用open_tsdb command来打开子模块的TSDB，如果子模块和主模块使用相同的TSDB则不需要这个命令，但需要set_tsdb_output_directory指定输出路径。
2. Read the libraries

   read_cell_library ../lib/IO_macros.tcelllib
   read_core_descriptions ../lib/r.memlib
   set_design_sources -format tcd_memory -y ../lib/memlibs -extensions memlib


   使用read_cell_library command来读取在design中实例化的库单元的库文件。MBIST library在Tessent Shell中被叫做Tessent Core descriptions（TCDs）并且作为TCDs被加载。使用set_design_sources 来调用TCD。通常MBIST library file由memory IP厂商提供，使用前不需要进行修改。
   如果有repair需求，flow需要有额外的设置：
   • memory library file必须包含特定的wrapper来产生和插入repair逻辑。
   • Redundancy Analysis wrapper也是必须的用来产生解决memory repair问题（冗余逻辑memory repair 的修复方案）的BIRA逻辑。

#repair_enable
read_verilog ../fuseBox.v -interface_only -exclude_from_file_dictionary
read_core_description ../fuseBox.tcd
#DEF
read_def

3. Read the design
   在设置好context并且load完需要的库后，就可以使用read_verilog来read design。除此之外Memory placement(DEF, Design Exchange Format files)、power domain data(UPF, Unified Power Format)、CPF(Common Power Format files)也可以在这一步load进去，这些文件会影响memory的分区以及memory BIST controller的规划。
4. Elaborate the Design
   使用set_current_design命令对design进行详细设计。该命令指定后续操作针对的对象，如果在设计中缺少某些module，工具将会识别出来，也可以使用add_black_box -module来对它们进行定义。
5. Report the Design Data
   可以使用一系列命令来检查loaded design以及和库的连接情况。

   report_design_sources
   report_config_data
   report_memory_instances


Specify and verify DFT Requirements

1. Set DFT Specification Requirements

   set_dft_specification_requirements -memory_test on (-boundary_scan on -tck_injection on)
   set_design_level chip


   为了插入MBIST，必须使用set_dft_specification_requirements指定DFT specification的要求,这会启用针对MBIST的DRC spec并且让create_dft_specification执行时包括MBIST wrapper。
   如果有repair需求，flow需要有额外的设置：

   set_dft_specification_requirements -memory_test on -memory_bisr_chains auto -memory_bisr_controller auto


2. Add Properties and Constraints
   在创建DFT specification时可以增加或更改properties和constraints：
   为了在chip level插入MBIST，必须要连接4个TAP pin（TDI、TCK、TMS、TDO）到IO macros，TRST是可选的，如果TAP pin已经命名为tck，tdi，tms，tdo，trst，会自动进行设置。

   set_attribute_value tck_p -name function -value tck
   set_config_value
   report_config_syntax
   add_primary_inputs
   add_pin_constraints
   add_dft_signals


   也可以使用默认的配置，DefaultsSpecification，它会被自动读到.tessent_startup file或者也可以使用read_config_data指定。
3. Define Clocks
   在详细设计时，Tessent shell会自动trace memory clk pin到clock source。所以我们只需要定义clk。

   add_clocks CLK -period 12ns -label blockA_ram_clk
   add_clocks clk_ref -period 10ns -label clk_ref
   add_clocks U_PLL/VCO -label clk_100mhz -reference U_PLL/REF -freq_multiplier 4


4. Run DRC
   运行DRC check来保证约束的正确性，一旦DRC干净了，Tessent shell将会从SETUP模式跳转到ANALYSIS模式。

   check_design_rules
   #memory clock path中存在时钟门控单元
   add_dft_clock_enables
   #设计中包含多路复用器并且必须控制
   add_dft_contrl_points
   #要在memory clock path插入多路复用器
   add_dft_clock_mux


   如果设计在setup模式存在任何问题，比如定义时钟有误则会发生DRC违例，只有清理干净所有违例才能进入下一步骤。

Create DFT Specification

基于DFT requirements specified来创建DFT specification。

1. Invoke create_dft_specification
   使用create_dft_specificcation命令自动创建一个DFT specification，这个specification会存储在内存中，可以使用report_config_data来报出这个specification。
   DFT specification包括IJTAG network wrapper到BIST controller的电路以及MBIST wrapper到MBIST的配置。IJTAG网络符合IEEE1687标准。

   set dft_spec [create_dft_specification]
   report_config_data $dft_spec
   read_config_data


2. Edit/Configure the DFT Specification According to Your Requirements
   使用默认配置不需要修改，如果要自定义可以参考以下方法：
   Method1： 更改设计约束并重新生成DFT specification
   使用这种方法重新回到setup模式修改配置后重新生成DFT specification。

   set_system_mode setup
   set_memory_instance_options -physical_cluster_size_ratio 40
   check_design_rules
   create_dft_specification -replace


   Method2: 使用GUI界面进行直接修改
   首先使用 display_specification命令启动GUI界面然后进行修改，可以report_config_data 来查看当前做的修改，如果要加到DFT specification中可以使用 read_config_data。

   Method3: 在内存中直接修改DFT specification
   可以通过 add_config_element和set_config_value命令来对DFT specification进行修改，通过这种方法每次运行相同的flow，specification都会被修改。

3. Validate the DFT Specification
   这是一个可选的步骤，通过这个步骤可以确认修改后的specification是否存在error。

   process_dft_specification -validate_only


Process DFT Specification

Create DFT Hardware with the DFT Specification
按照Specification创建相应结构。

process_dft_specification

使用该命令生成并插入DFT specification需要的所有DFT硬件结构，在chip level会插入TAP controller，在physical和sub-block level会插入IJTAG scan interface。

Extract ICL

Extract ICL用来验证process_dft_specification命令创建并插入的ICL module连接是否正确，是否存在DRC问题，如果不存在，提取顶层的ICL description并创建本部分综合使用的SDC。如果存在DRC可以使用open_visualizer来debug。
Preparation for Pattern Generation

Create Patterns Specification

create pattern specification创建默认的pattern specification。pattern specification是一个用来告诉你process_patterns_specification创建了哪些用来测试的配置文件。可以通过对默认的pattern_specification进行修改来生成想要的测试pattern specification。

1. Automatically Created Patterns Specification
   当使用create_patterns_specification产生默认的pattern specification时，默认的pattern specification只会存储到内存中，每次执行process_patterns_specification 时会将它的副本写入到TSDB/pattern目录中，并且验证没有error，如果想看specification的具体内容可以使用report_config_data命令。

set pat_spec [create_patterns_specification]
report_config_data $pat_spec

2. Edit/configure the Patterns Specification According to Your Requirements
   可以通过以下方法来根据个人需求修改或配置pattern specification，通常是不需要修改的。
   Method1： Edit the pattern specification in memory
   这是首选的方法，可以通过tcl或dofile来修改，可以在以后迭代使用。

set pat_spec [create_patterns_specification]
set_config_value -in $pat_spec/Patterns(MemoryBist_p1)/tester_period 50ns

Method2: Write out the patterns specification, edit the file, and read the file back in
先将pattern specification写出来再对file进行修改，显然这种方式更简单但是不推荐，因为它会覆盖掉原文件，所以假如必须要使用最好先复制一份原文件备份。

create_patterns_specification
report_config_data
write_config_data initial_mbist_cfg.pat_spec -wrappers PatternsSpecification(blockA, signoff)
read_config_data bonding1_config_edited.pat_spec
report_config_data

Method3: Use the GUI to edit the patterns Specification
使用add_config_tab PatternsSpecification()命令并通过GUI编辑模式进行specification修改。

add_config_tab PatternsSpecification(blockA,rtl,signoff)

Process Patterns Specification

Process Patterns According to the Patterns Specification
使用命令process_patterns_specification来根据默认的patterns specification或者根据个人需要修改过的patterns specification生成patterns和testbenches。

process_patterns_specificcation

Run and Check Test Bench Simulation

这是使用Tessent Shell来插入MBIST的最后一个步骤。对MBIST进行仿真验证并查看结果。

1. Run Simulations
   使用run_testbench_simulations命令来启用simulation编译并执行simulation test benches。testbench来自于process_patterns_specification命令产生的<tsdb_outdir>/patterns/.patterns_signoff。

run_testbench_simulations

2. Check Results
   使用check_testbench_simulations命令来check run_testbench_simulations的结果。

check_testbench_simulations

3. Formal Verification
   Just reminder，please run formality check to see if there any other issue.

Test logic Synthesis

对于RTL和netlist的测试逻辑综合方法是不同的。

1. RTL Design Flow Synthesis

• Using Generated SDC for MemoryBIST
  extract_icl和extract_sdc命令在执行后都会创建相应的sdc用于综合、布局布线和静态时序分析。需要注意的是extract_sdc命令在使用时必须在extract_icl之后。
  当extract_icl的对象是带有sub-block的physical block，那么会为physical block和sub-block都生成sdc。
• Synthesizing the RTL Design with Test Logic
  这个过程可以通过写脚本来自动实现，由综合工具去综合带有DFT的RTL design。使用 write_design_import_script命令可以生成让综合工具用来执行综合命令的脚本。

write_design_import_script

2. Gate Level Design Flow Synthesis
   门级网表的综合flow是全自动化的，只需要使用run_synthesit命令去综合测试逻辑并集成到design中就好。

• Run Synthesis
  run_synthesis 命令只会综合TSDB中包含的test logic RTL。当创建和插入MBIST、Boundary scan、IJTAG逻辑时，生成的RTL会自动写到TSDB中，在执行process_dft_specification命令期间。

run_synthesis

• Concatenate Netlist Generation
  当run_synthesis命令成功执行完成后，会把综合后的test logic以及为此而修改的design module创建并放置到TSDB的dft_inserted_designs目录中。
