1.Nat类型说明：

3种Mapping Behavior （映射规则）和 Filtering Behavior（过滤规则）如下。

Mapping Behavior：

1）Endpoint-Independent Mapping：

对于一个内网的EndpointP，其映射的外网EndpointG是基本固定的，不会随着通信外部主机的不同而变化。

2）Address and Port-Dependent Mapping：

对于一个内网的EndpointP，如果与之通信的外部为EndpointGB1，那么EndpointP就会被NAT映射成EndpointG1；如果与之通信的外部为EndpointGB2，那么EndpointP就会被NAT映射成EndpointG2。也就是只要之通信的外部为EndpointGB发生变化，那么映射的外网EndpointG就会变化。

3）Address-Dependent Mapping：

对于一个内网的EndpointP，如果与之通信的外部为EndpointGB1，那么EndpointP就会被NAT映射成EndpointG1；如果与之通信的外部为EndpointGB2(如果EndpointGB2的IP和EndpointGB1的相同)，那么EndpointP同样会被NAT映射成EndpointG1，否则就会被NAT映射成EndpointG2。也就是只要之通信的外部为EndpointGB的IP发生变化，那么映射的外网EndpointG就会变化。

Filtering Behavior：

1）Endpoint-Independent Filtering：

对于这种过滤类型，NAT在在自己的一个外网EndpointG1收到数据包，只要找到与之对应的内网EndpointP1，NAT就会转发这个数据包给相应的内网EndpointP1，不管这个数据包的来源是那里。(一般来说，这样过滤规则的NAT是比较少的，因为这样的安全系数比较低)

2）Address and Port-Dependent Filtering：

对于这种过滤类型，NAT在自己的一个外网EndpointG1收到来源是EndpointGA1数据包，这个时候NAT要判断自己是否曾经通过自己的EndpointG1给EndpointGA1发送过数据包，如果曾经发过，那么NAT就允许该数据包通过NAT并路由给内网与之对于的内网EndpointP1；如果没发过，那么NAT会不允许该数据包通过NAT。

3）Address-Dependent Filtering：

对于这种过滤类型，NAT在自己的一个外网EndpointG1收到来源是EndpointGA1数据包，这个时候NAT要判断自己是否曾经通过自己的EndpointG1给和EndpointGA1的IP相同的机器发送过数据包(这里会忽略端口)，如果曾经发过，那么NAT就允许该数据包通过NAT并路由给内网与之对于的内网EndpointP1；如果没发过，那么NAT会不允许该数据包通过NAT。

RFC5389只是定义了协议的相关属性、机制、报文结构以及一些相关的安全注意点等等，并有没对怎么进行完整的NAT类型侦测做介绍。而对完整NAT类型侦测过程主要由RFC5780这个文档来描述。完整的NAT类型侦测的过程主要在RFC5780文档的4.3和4.4节，主要分为NAT映射规则（Determining NAT Mapping Behavior）和NAT过滤规则（Determining NAT Filtering Behavior）。

2.探测流程：

2.1 Mapping 探测流程：

1）步骤1：向stun服务发送正常消息，此时如果不能返回数据，属于udpblocked。如果能返回数据，则继续判断；

1.1）如果步骤1返回的本地地址和通过路由器的公网地址相等，则继续发送消息（changeIp:true,changePort:true）,如果能返回数据，则表示是开放网络。如果不能，则表示属于对称防火墙网络（到这里就可以返回mapping测试结果）；

1.2）如果步骤1返回的地址不相等，则表示有NAT存在，继续执行步骤2；

（注意，如果步骤1没有返回changedAddress则表示stun服务器，不支持该探测方法）

2）步骤2:向步骤1返回的changedAddress发送bindRequest:

2.1)返回的公网地址和步骤1公网地址相等，则表示该网络为Endpoint-Independent Mapping；

2.2）返回的公网地址和步骤1公网地址不相等，继续测试执行步骤3；

3) 步骤3:向步骤2返回的changedAddress，发送bindRequest：

3.1)返回的公网地址和步骤2的公网地址相等，则表示为Address-Dependent Mapping；

3.2)返回的公网地址和步骤2的公网地址不相等，则表示为Address and Port-Dependent Mapping；

流程图如下：

2.2 Filtering 探测流程：

1）步骤1：向stun服务发送正常消息，此时如果不能返回数据，属于udpblocked。如果能返回数据，则继续判断；

1.1）如果步骤1返回的本地地址和通过路由器的公网地址相等，则继续发送消息（changeIp:true,changePort:true）,如果能返回数据，则表示是开放网络。如果不能，则表示属于对称防火墙网络（到这里就可以返回mapping测试结果）；

1.2）如果步骤1返回的地址不相等，则表示有NAT存在，继续执行步骤2；

2）步骤2:使用步骤一返回的地址，发送消息（changeIp:false,changePort:true）

2.1）如果不能返回数据，则表示filter类型为Address and Port-Dependent Filtering；

2.2）如果能返回数据，则继续执行步骤3；

3）步骤3:向步骤一发送消息的地址，发送消息（changeIp:true,ChangePort:true）

3.1）如果能返回数据则表示为：Endpoint-Independent Filtering；

3.2）不能则表示为：Address-Dependent Filtering；

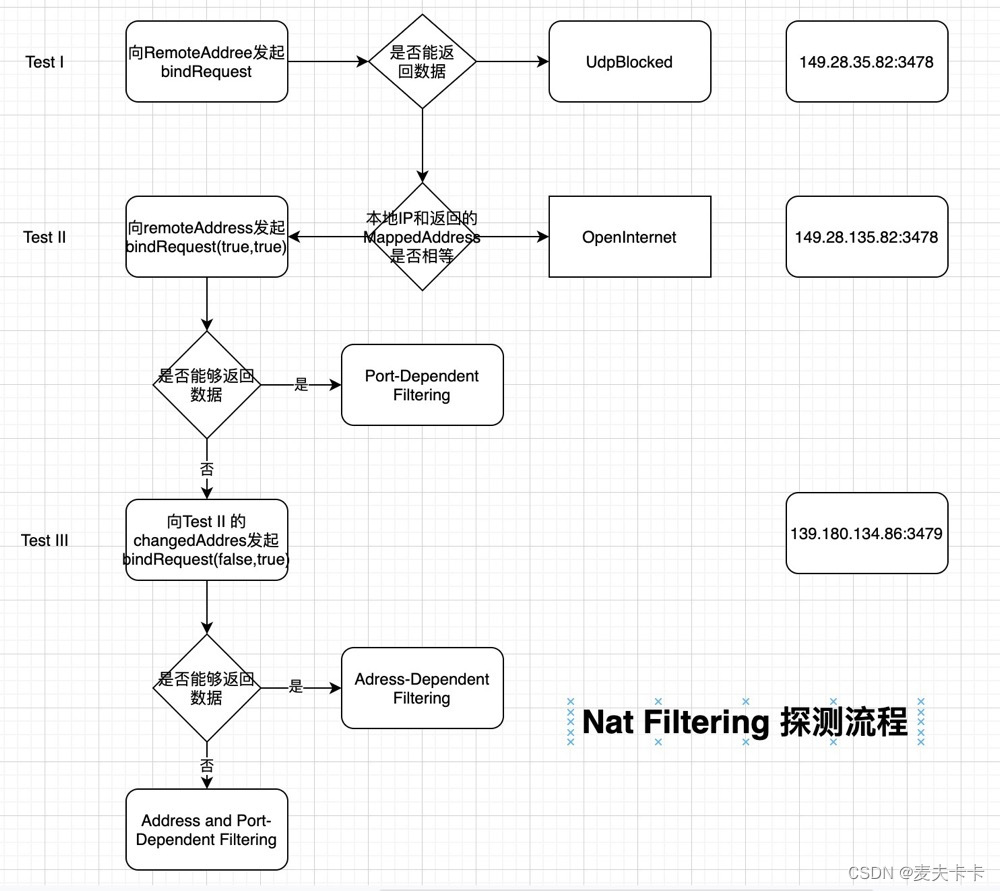

流程图如下：

引用：

rfc5780协议中文翻译：RFC5780 中文翻译 中文RFC RFC文档 RFC翻译 RFC中文版
