vivado使用入门

首先你需要到xilinx官网上下载vivado软件（这个软件确实很大，安装也有点困难）安装之后点击打开是这个样子的此时你应该还没有工程(project),就点击quick start或者在file中creat一个project。如图或者点击之后就可以按照步骤创建工程了，如图点击next然后输入工程名称并点击next之后选择工程类型（一般是RTL），然后点击next此时就要添...

一曲长歌仗剑天涯

10379人浏览 · 2020-04-09 21:31:27

一曲长歌仗剑天涯 · 2020-04-09 21:31:27 发布

首先你需要到xilinx官网上下载vivado软件（这个软件确实很大，安装也有点困难）
安装之后点击打开是这个样子的

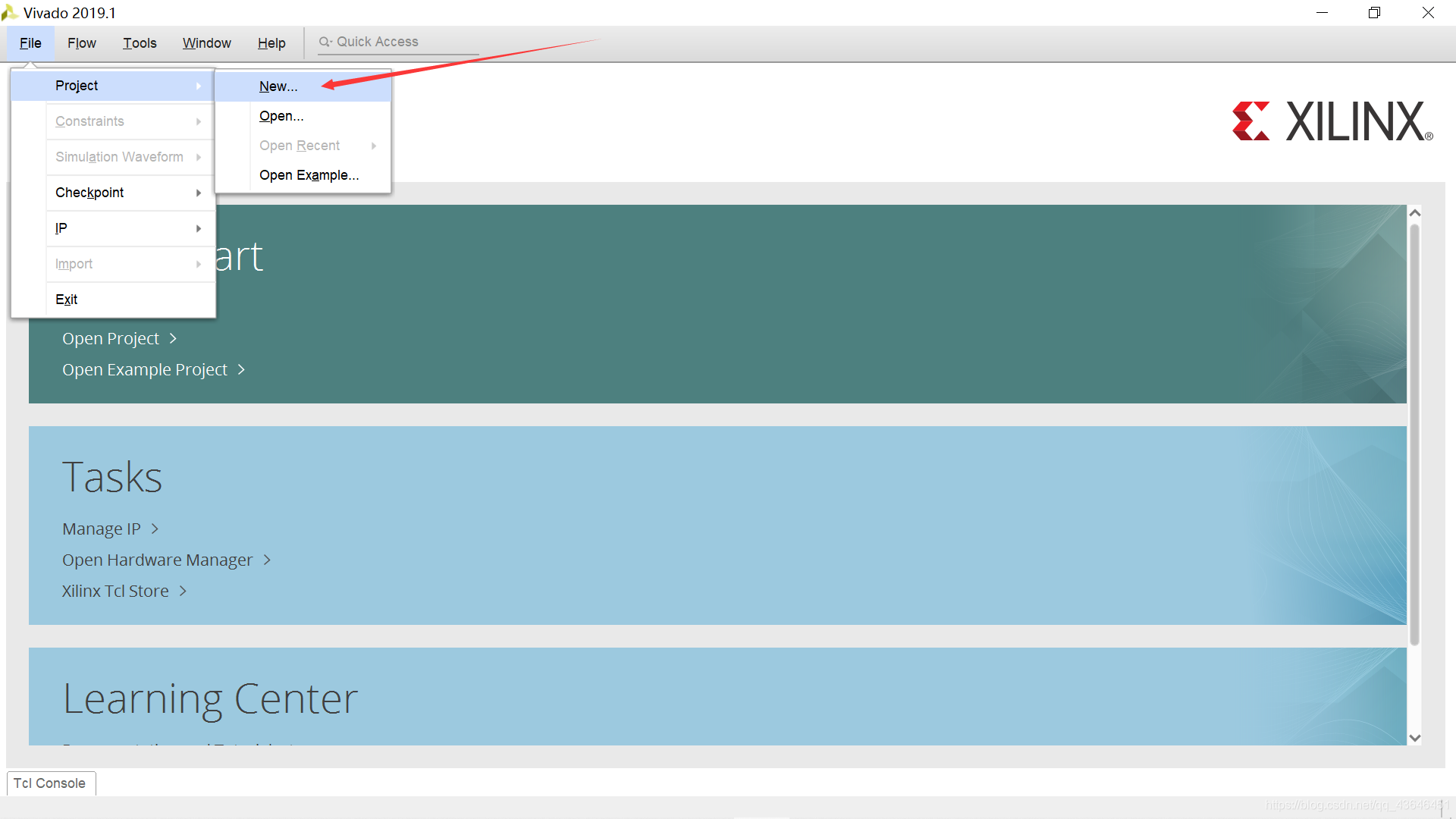

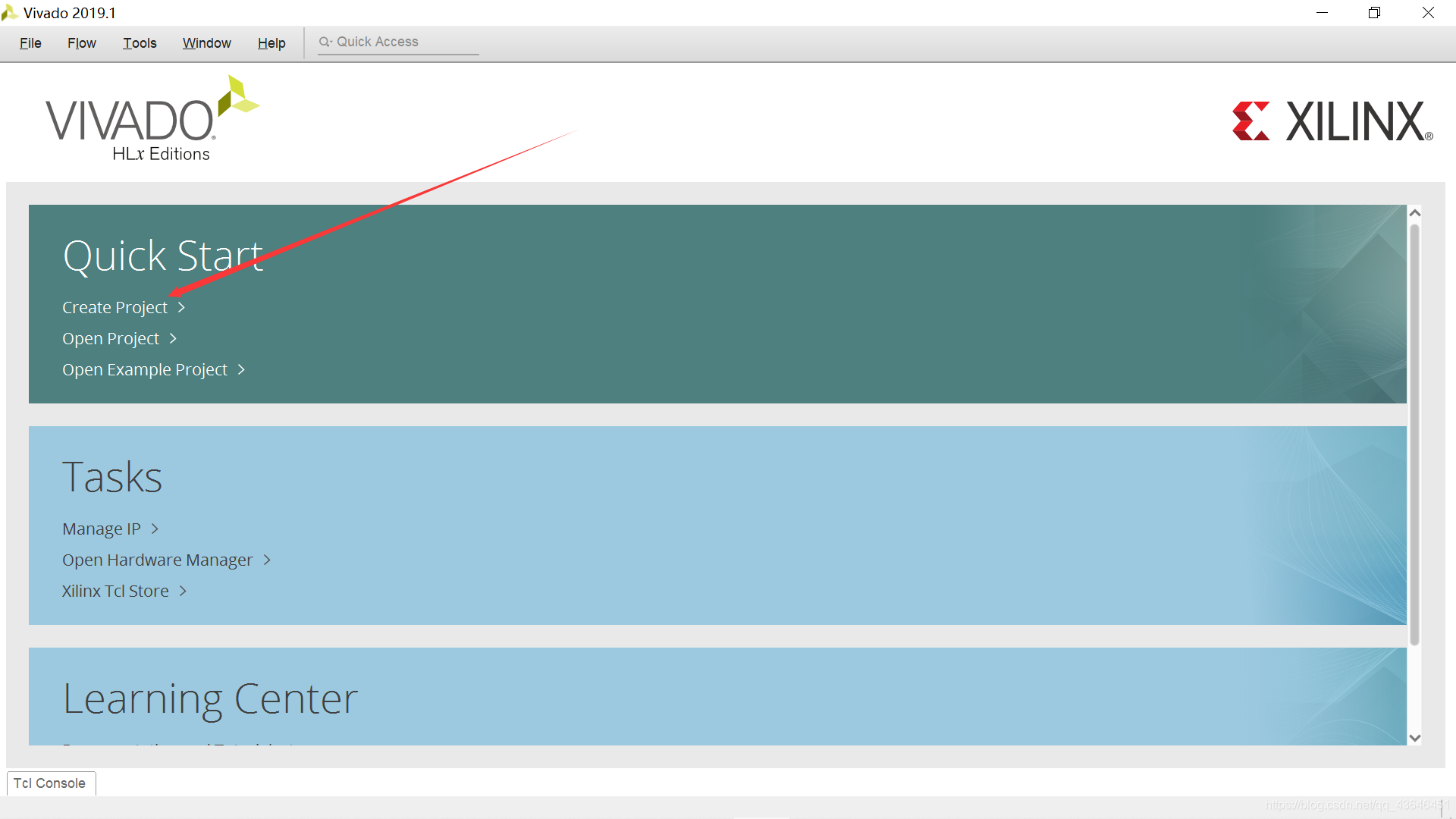

此时你应该还没有工程(project),就点击quick start或者在file中creat一个project。如图

或者
点击之后就可以按照步骤创建工程了，如图

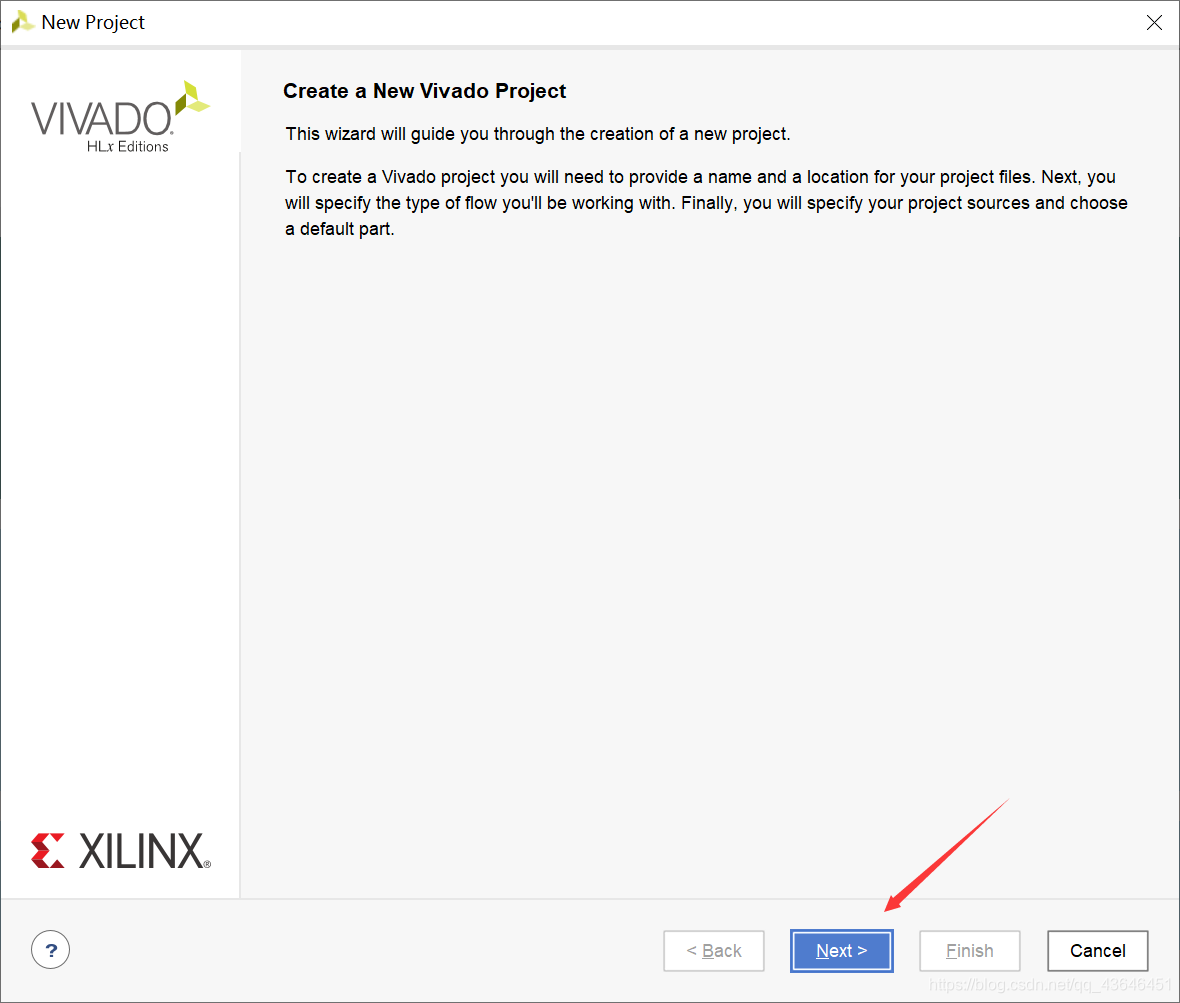

点击next

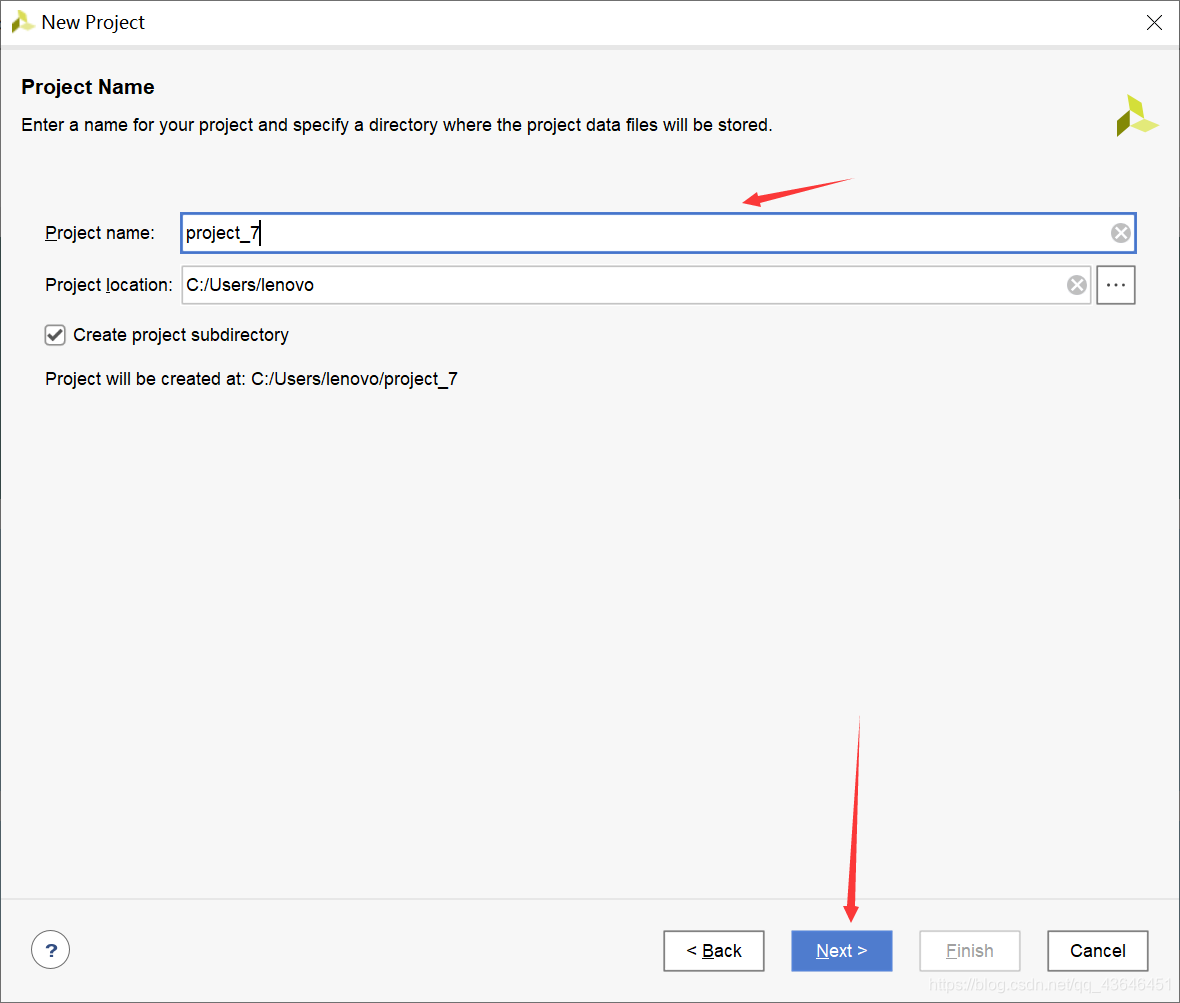

然后输入工程名称并点击next

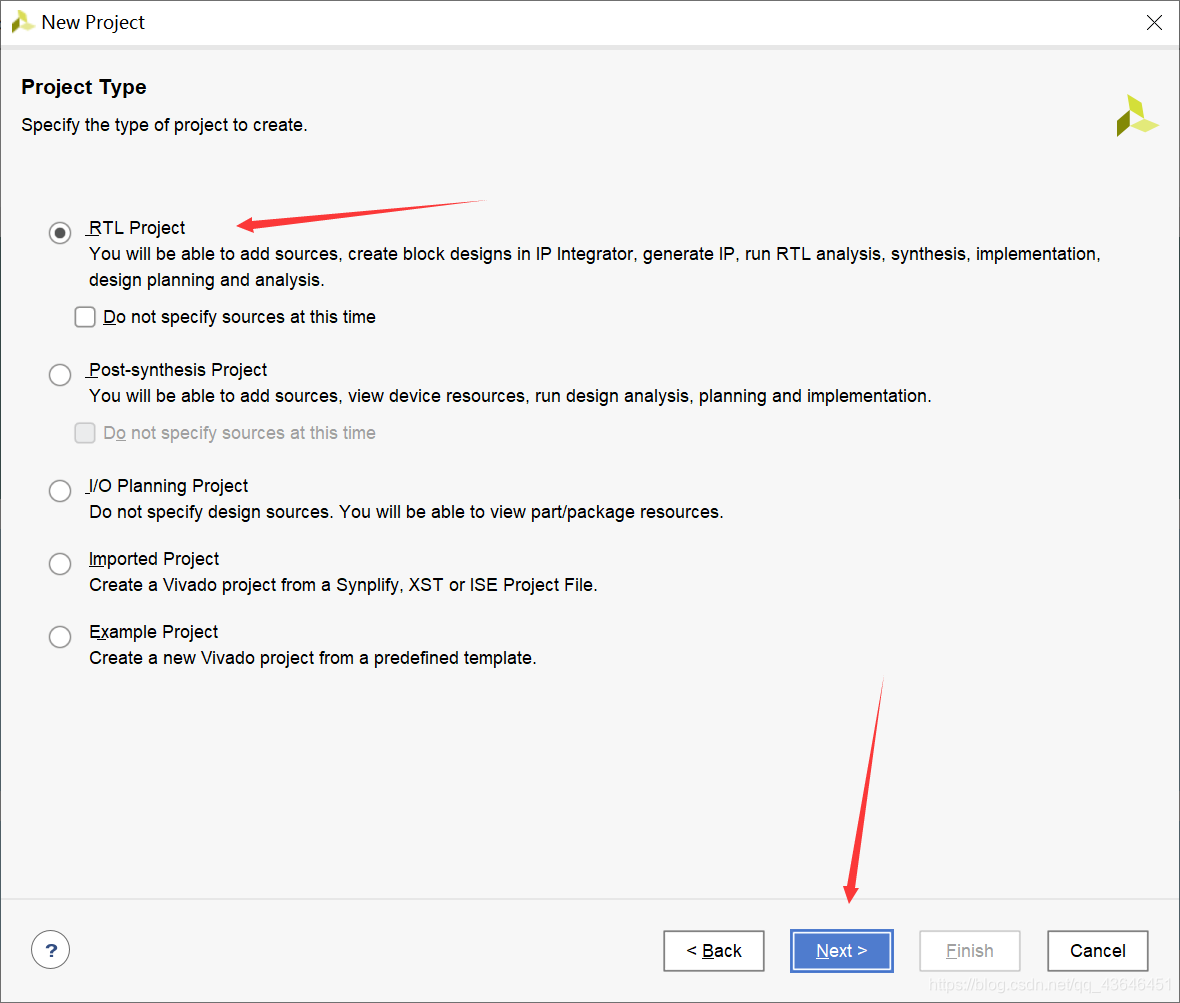

之后选择工程类型（一般是RTL），然后点击next

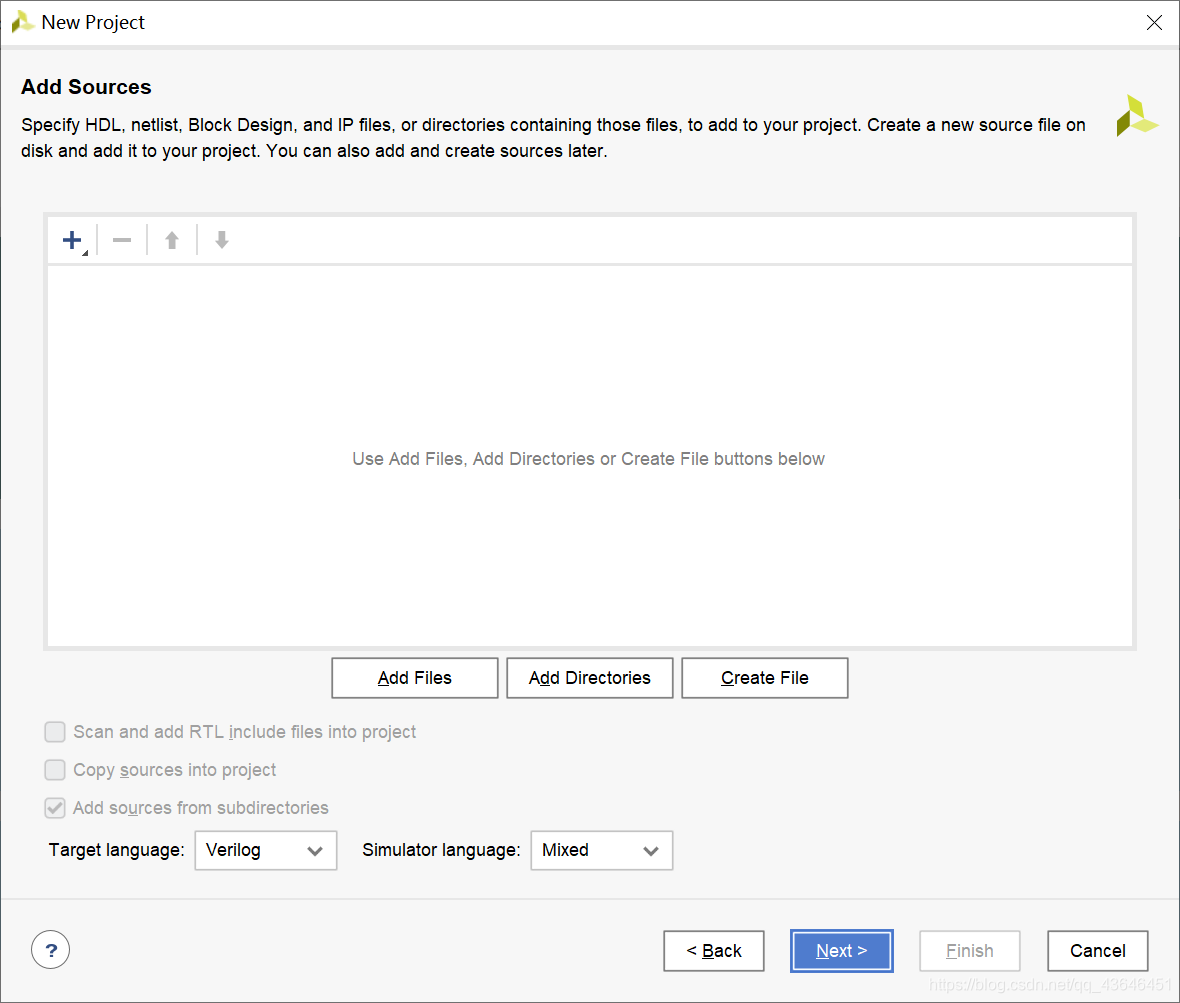

此时就要添加文件，不过此时我们先不添加。点击next

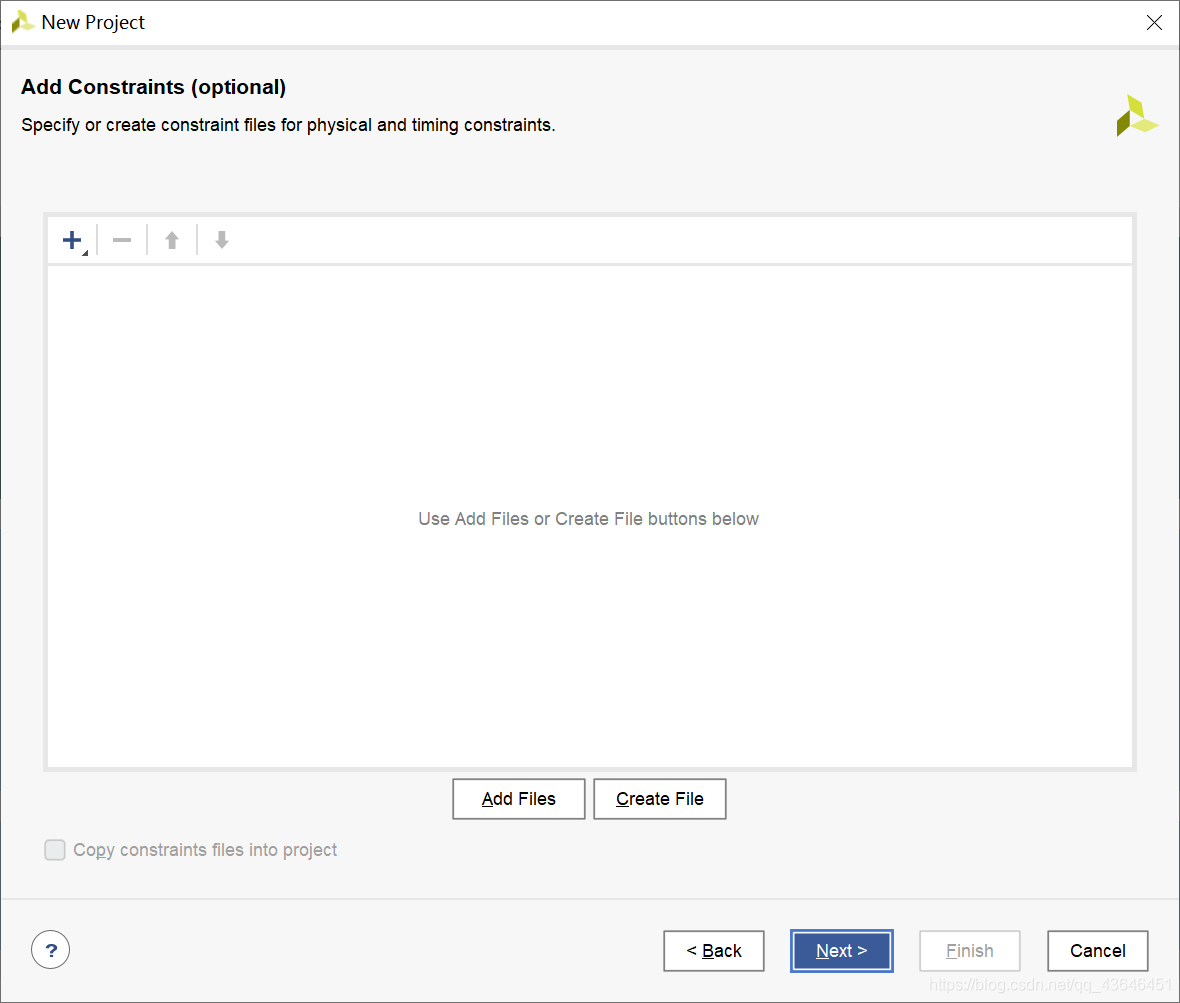

同样点击next

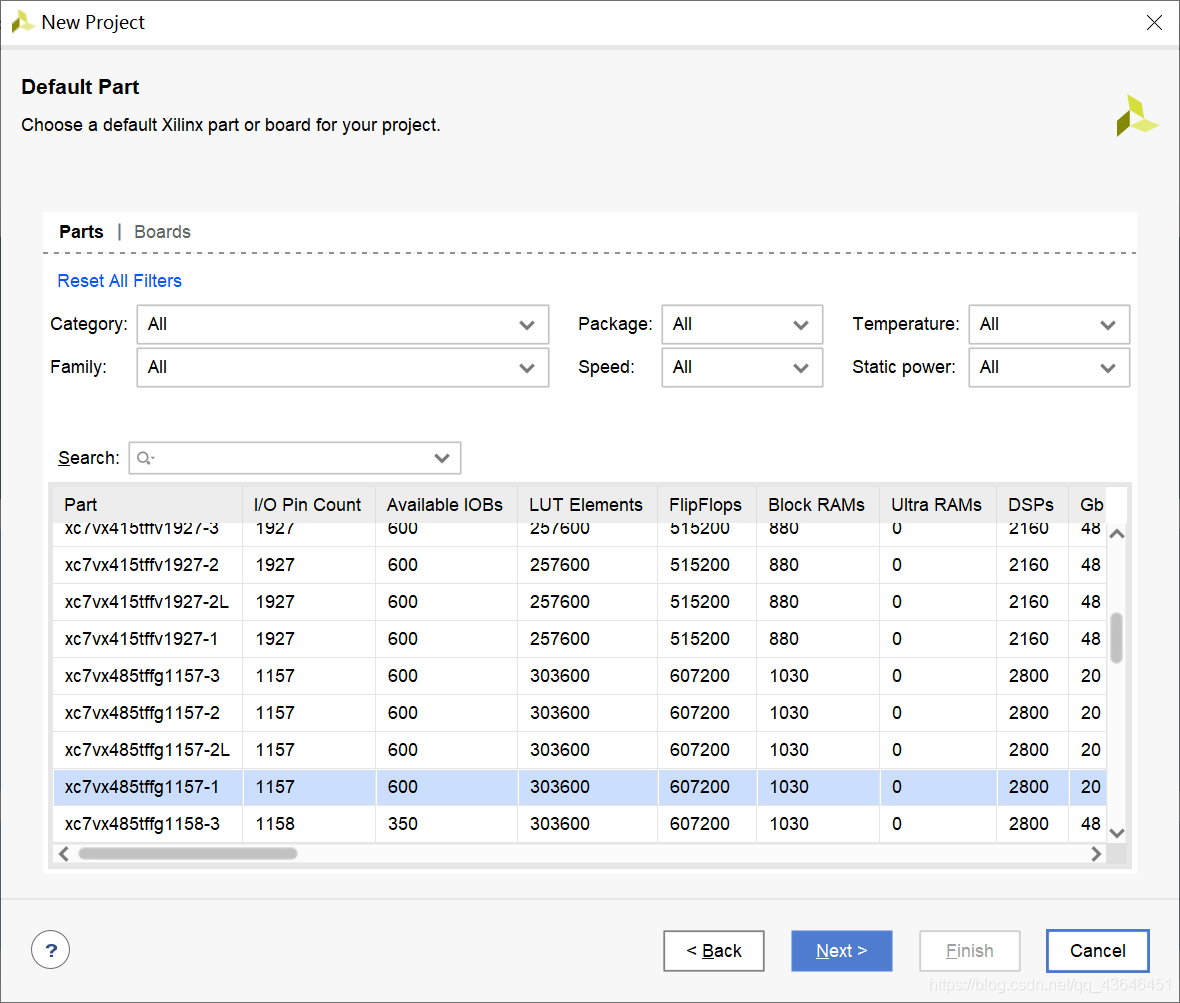

接下来选择开发板，是啥板子就选哪种。我们先默认

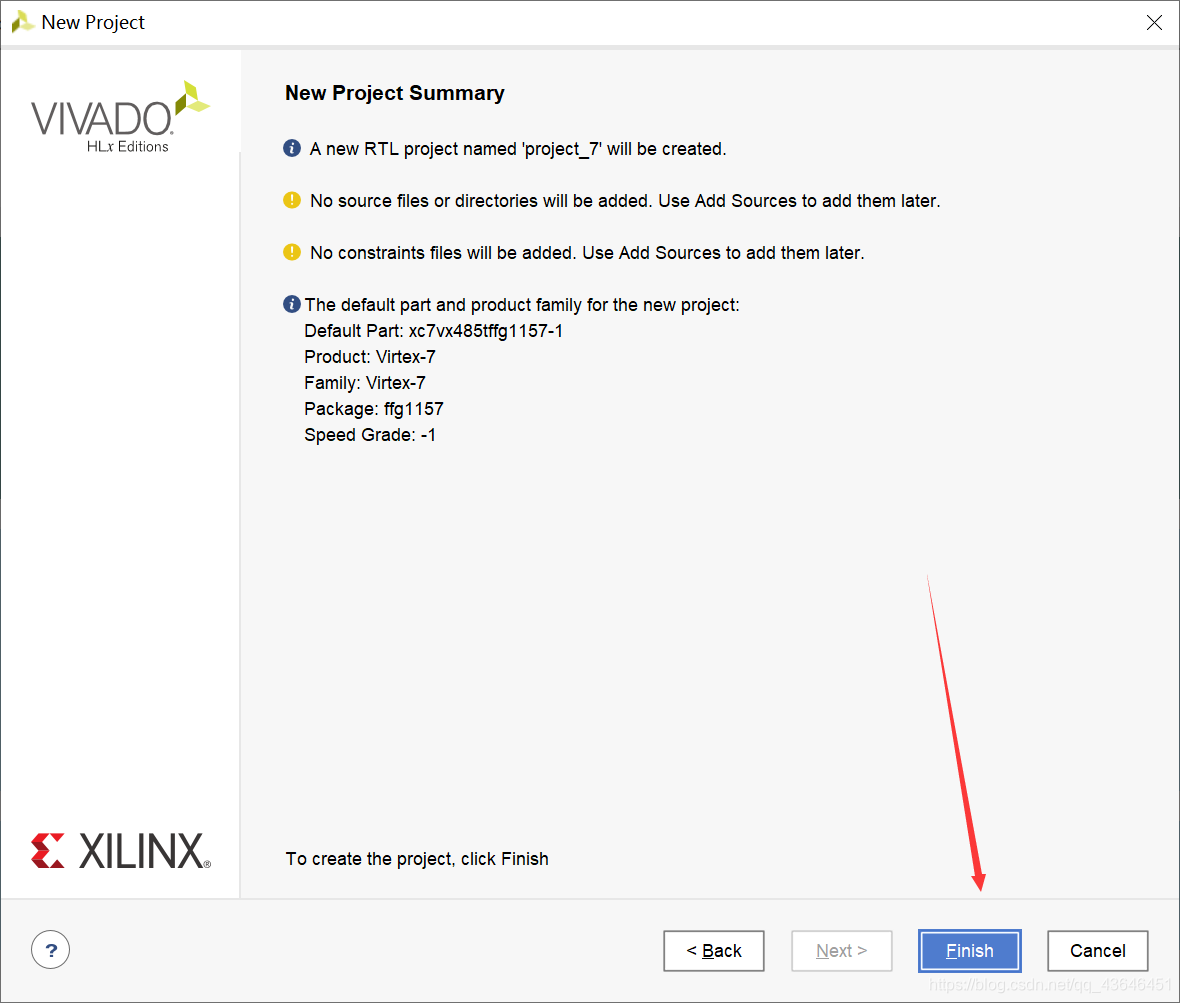

然后点击finish完成工程的创建

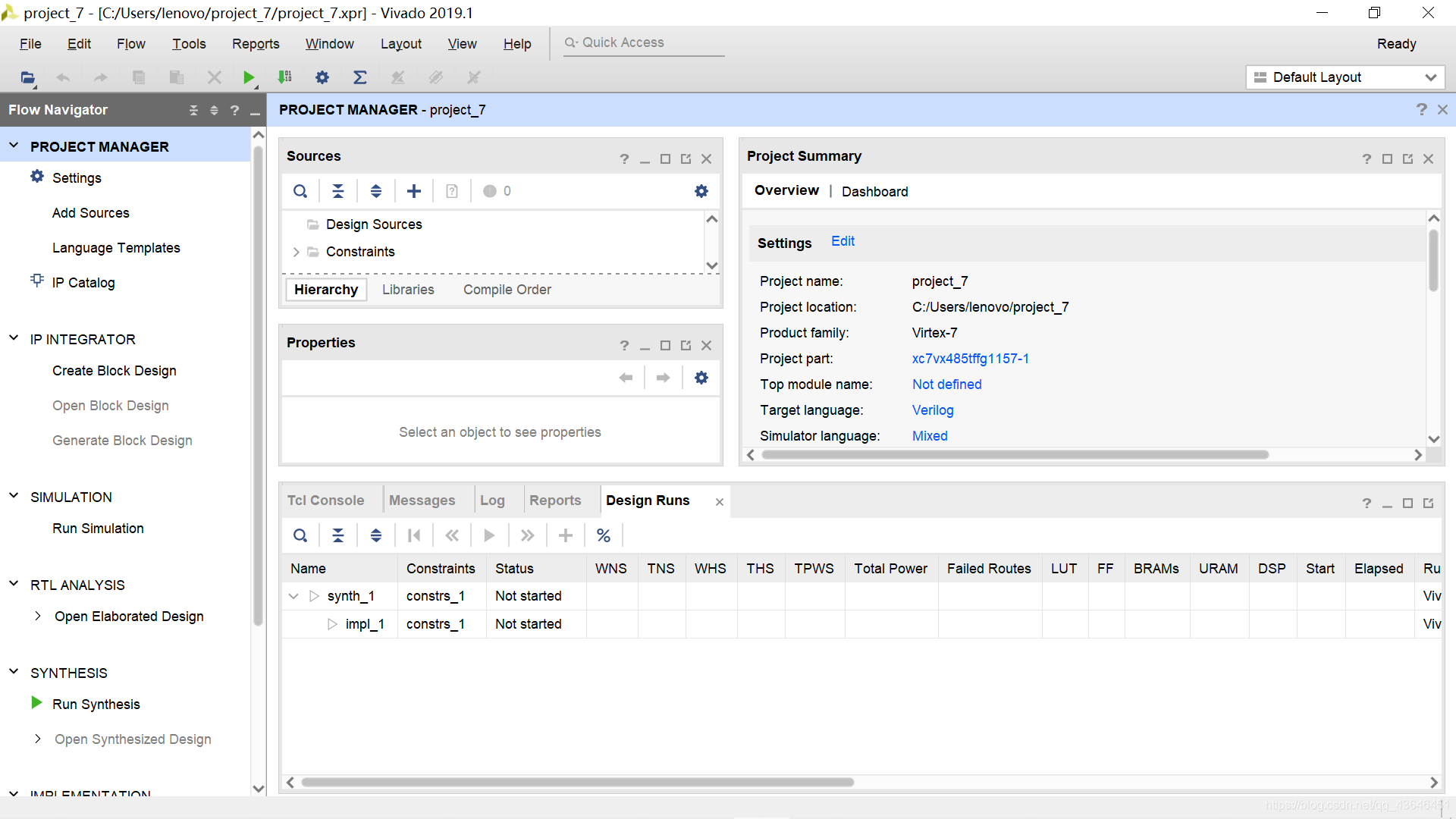

创建成功之后是这个样子
接下来就要写设计文件了

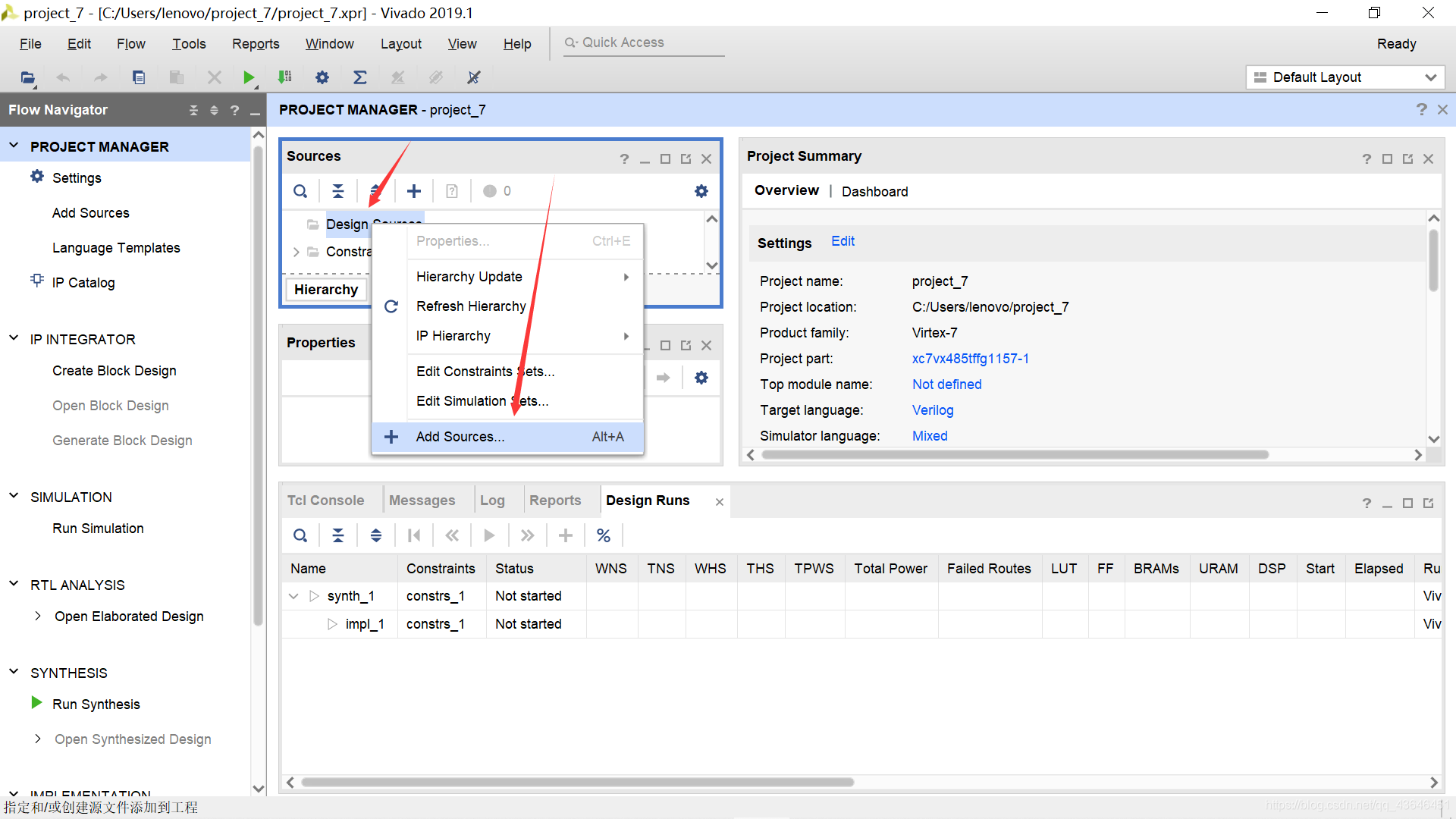

先点击disign source,鼠标右击，选择add source

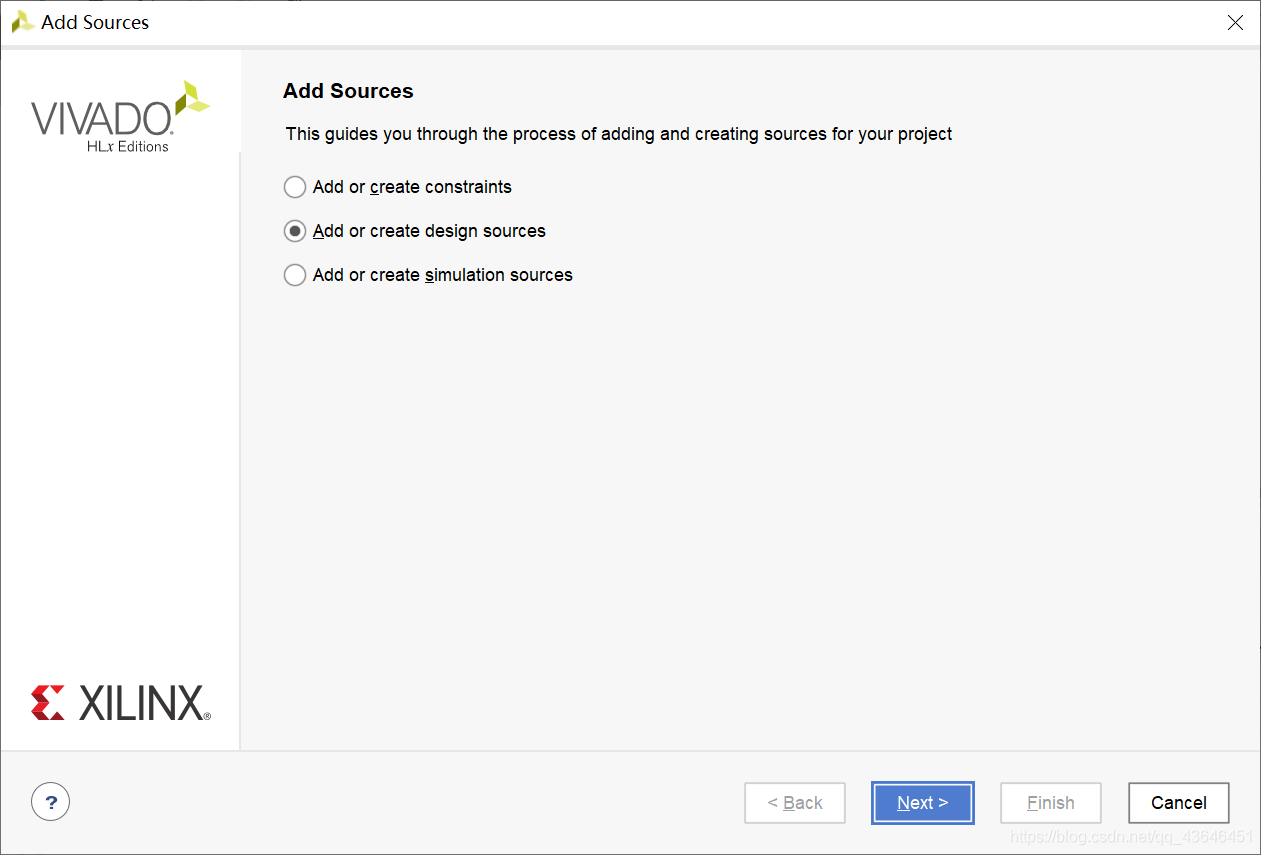

选择add or creat design source

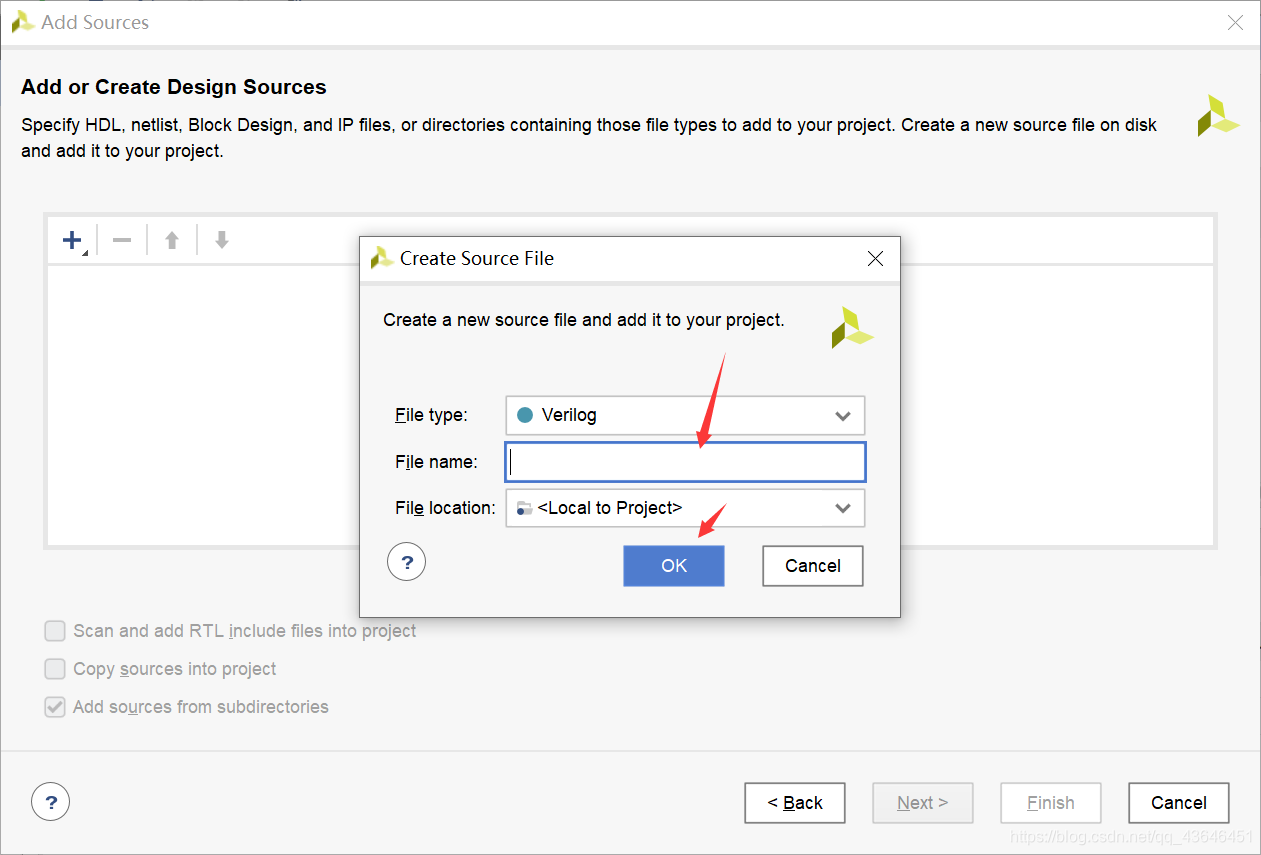

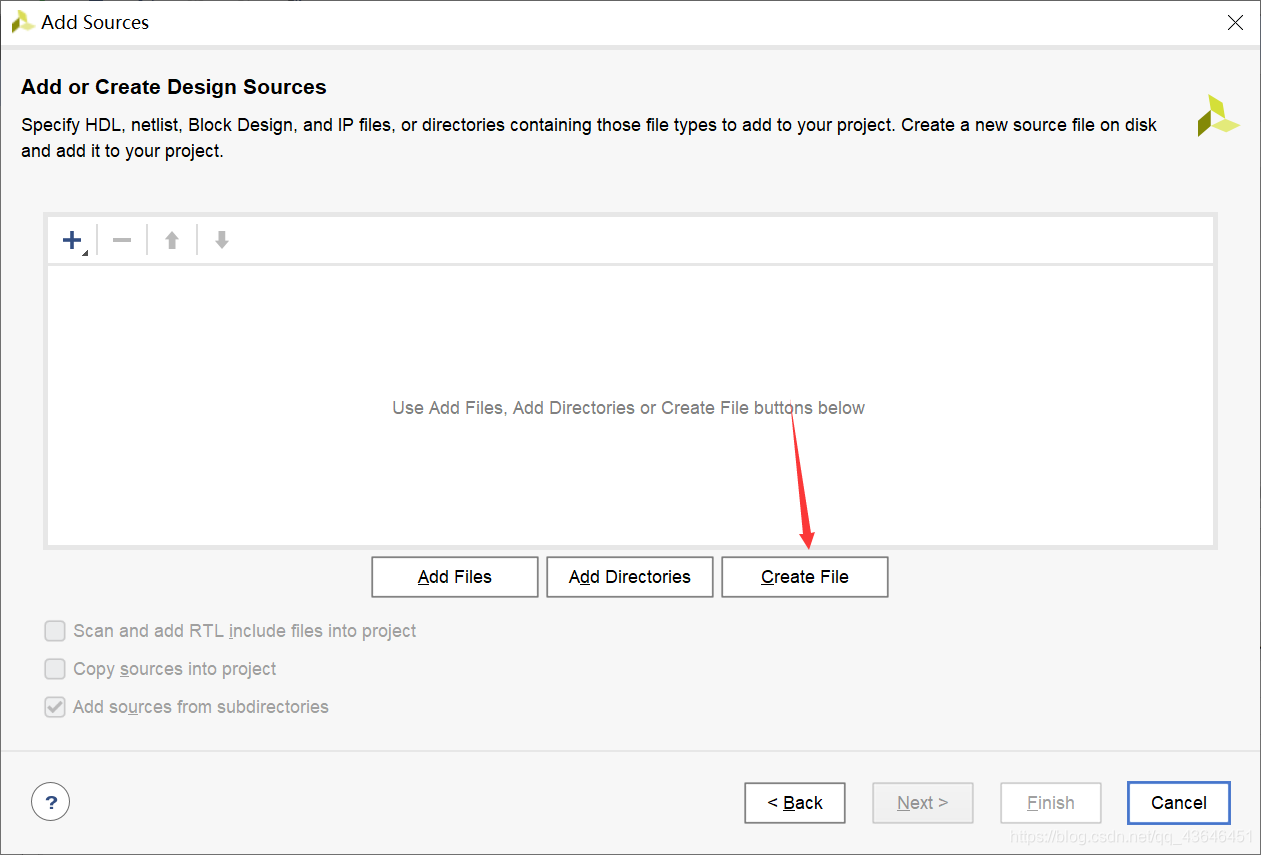

然后点击creat file
添加文件名称

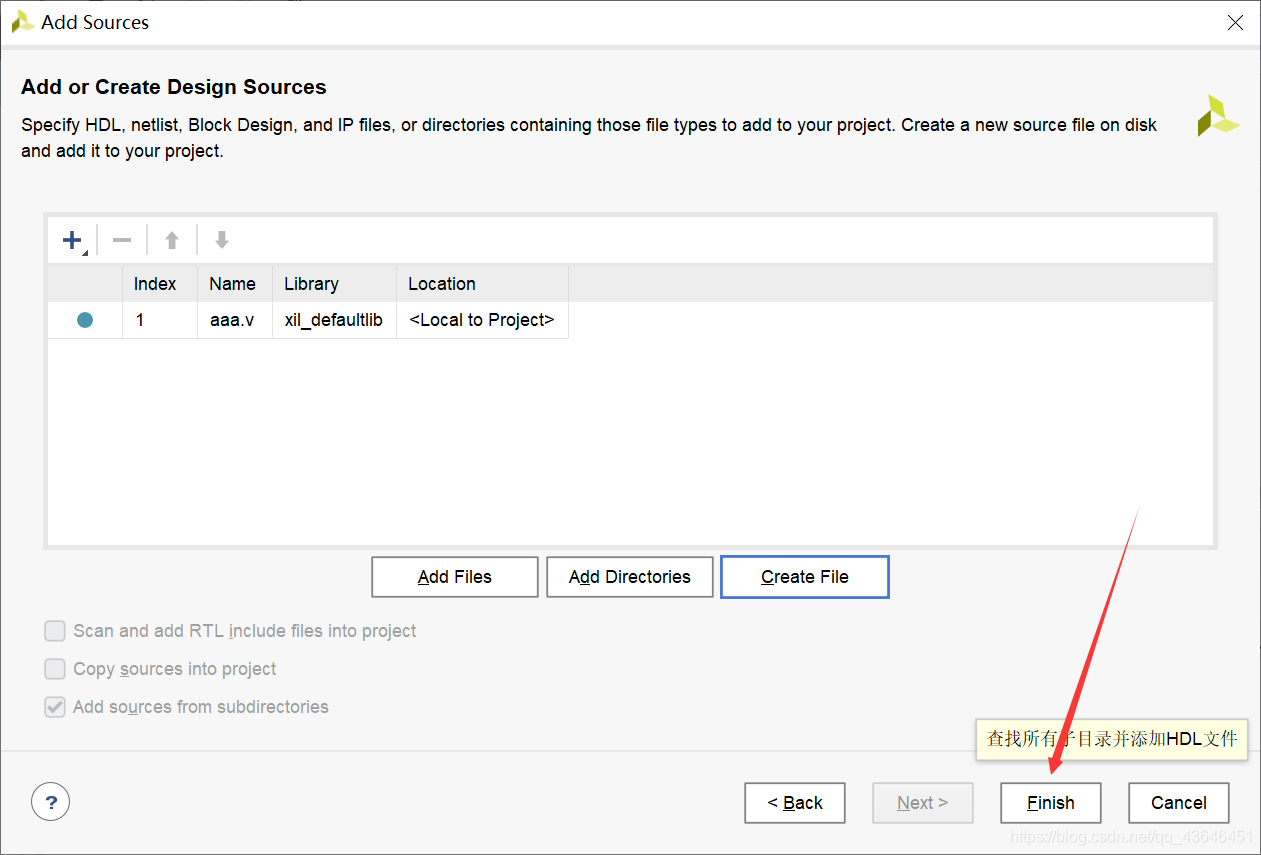

然后点击finish,就添加了一个creat了一个文件了

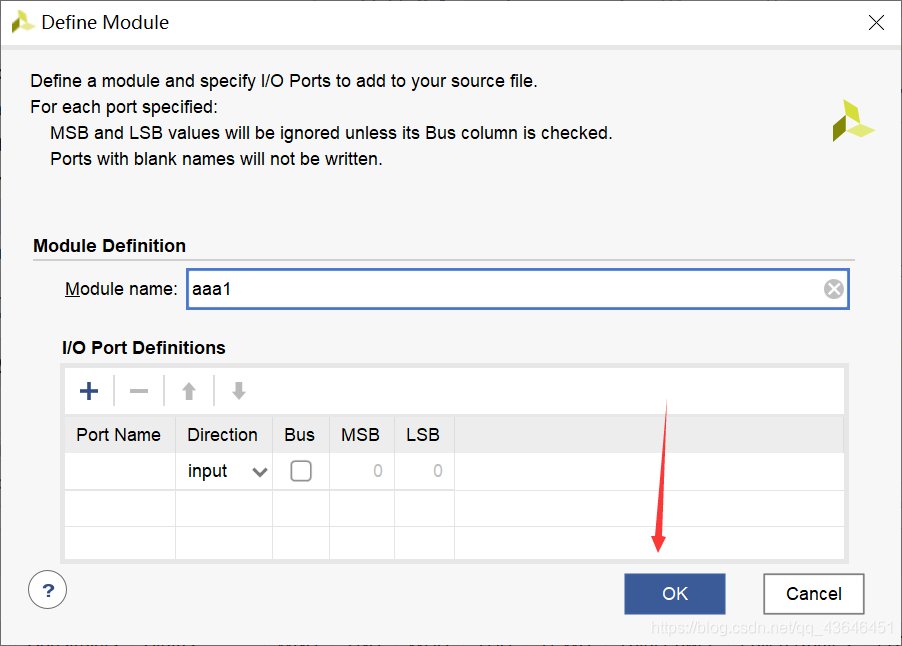

然后添加module名称
现在就写设计文件了

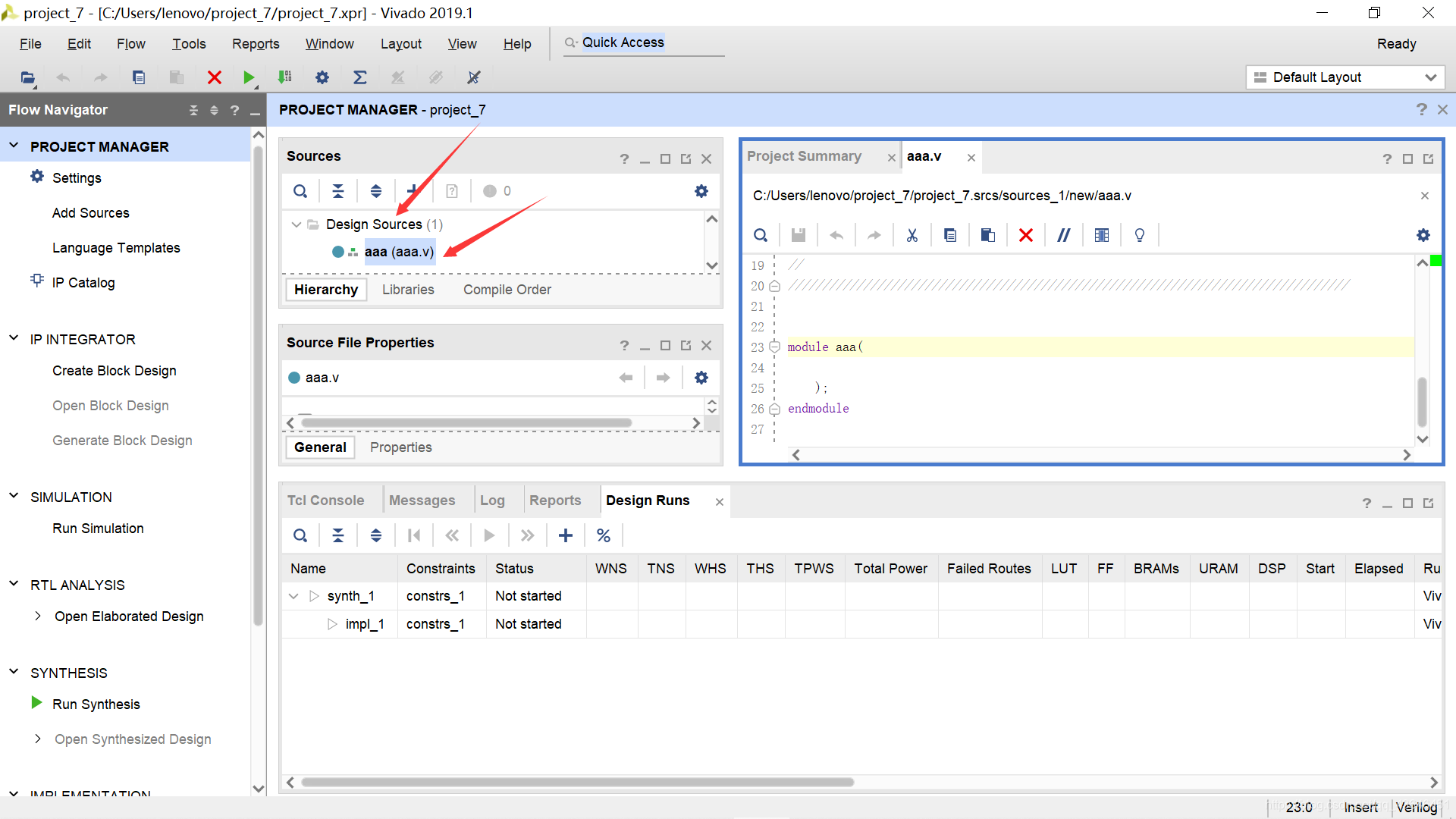

先点击design source，再点击其下的文件

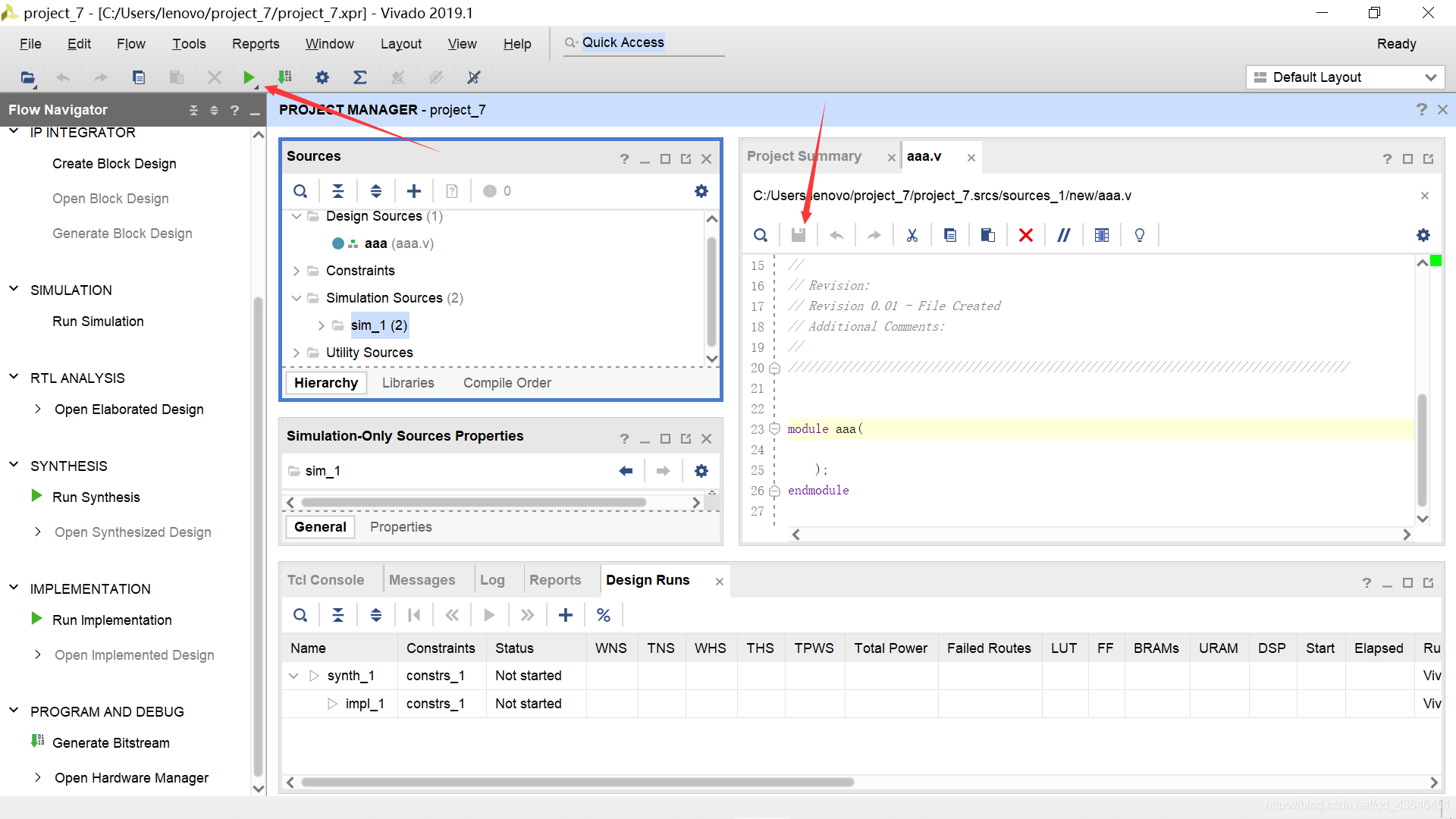

此时就可以在右边进行编辑了
设计文件写完了之后我们需要写测试代码，测试代码就在simulation source中添加

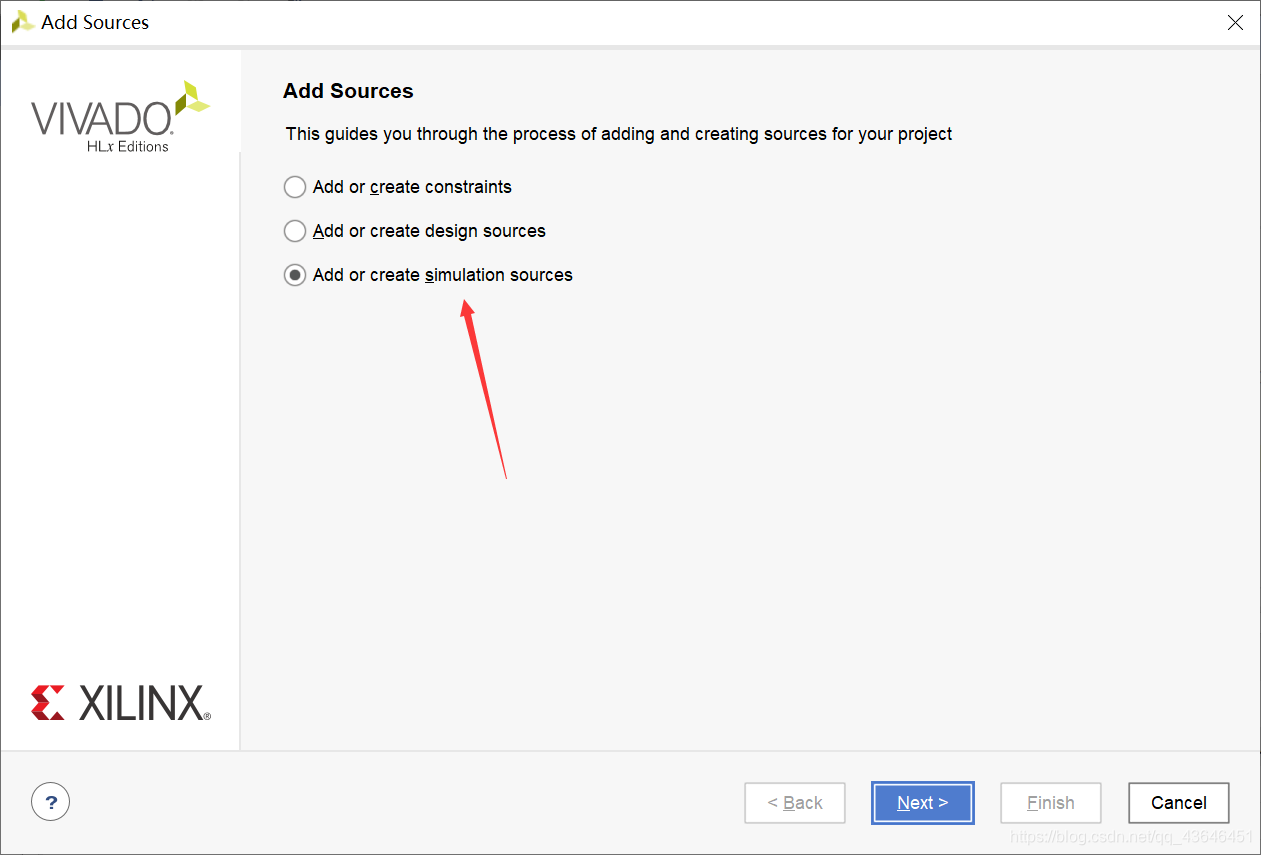

选择add or creat simulation source

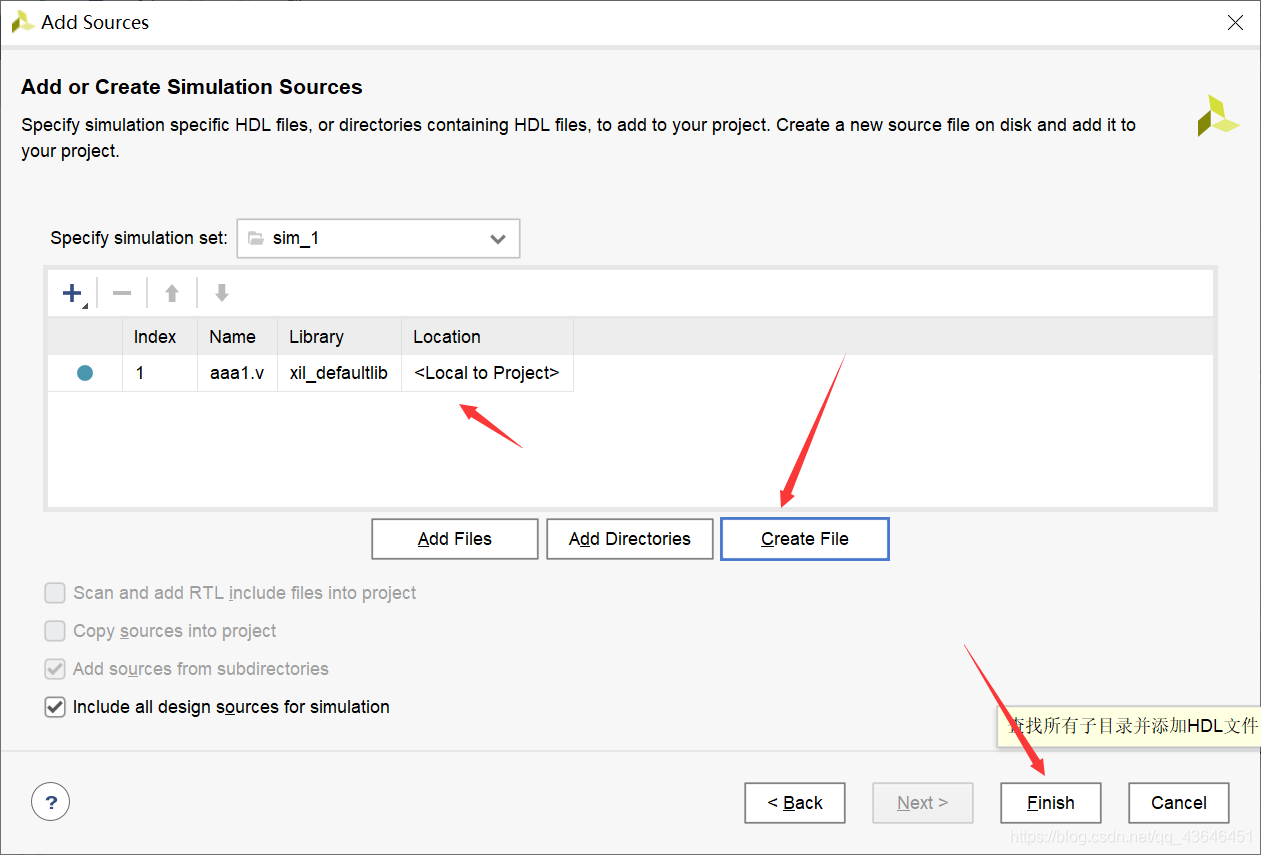

点击creat file并添加名称之后点击finish
再添加module名称并点击ok，测试文件就创建完成了
写完design source和测试代码之后要先保存在运行，这样可以查看是否有bug(不过vivado在每一行都会自动帮你debug,但是对于语义的错误就不能帮你了)

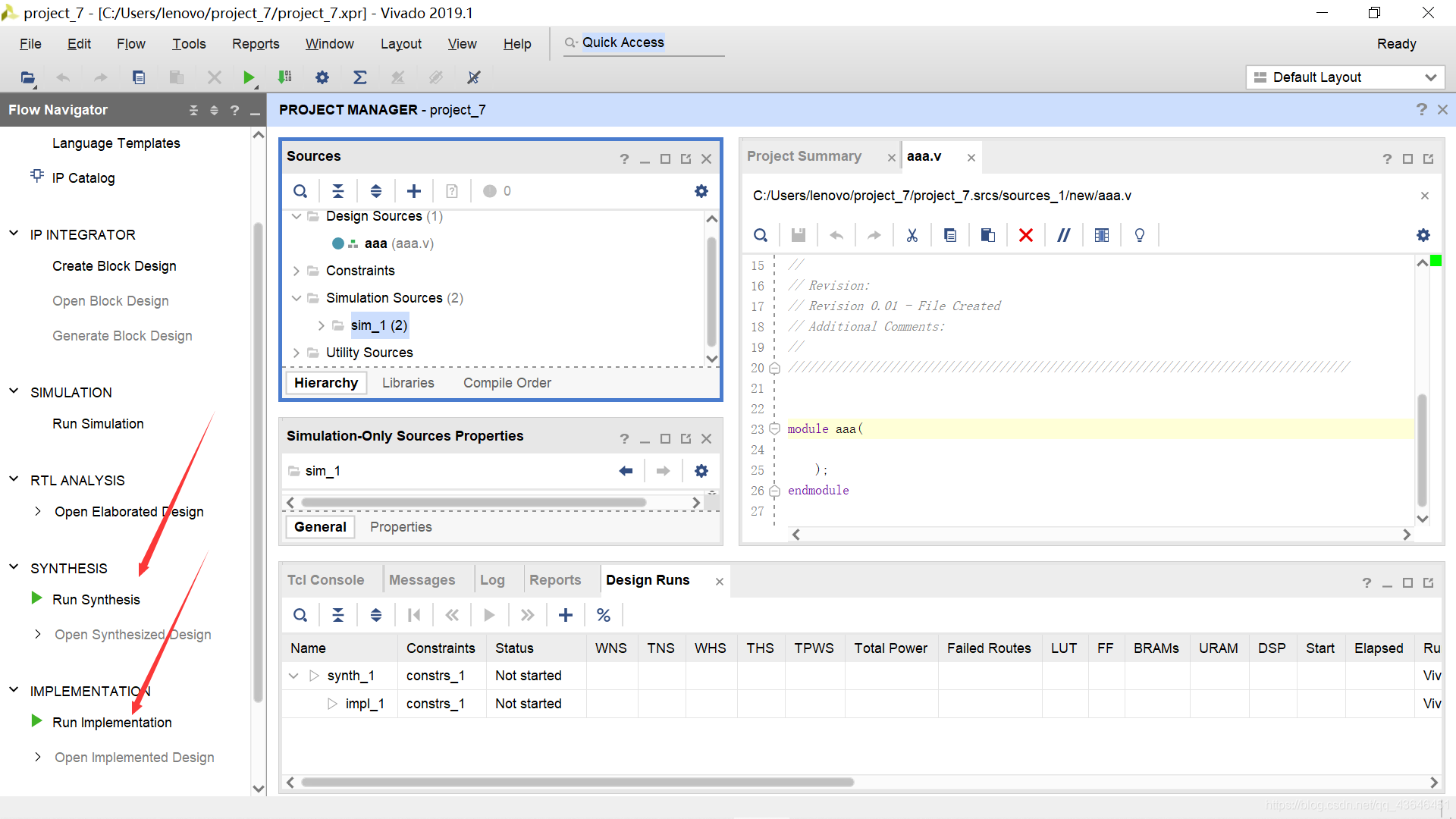

之后你可能会查看电路图和波型图，这两个可以通过run synhesis和run implementation进行查看
这期太简单了，下期具体讲下设计文档的书写和测试代码的书写，以及波形仿真和电路综合。
