第1部分 产品介绍

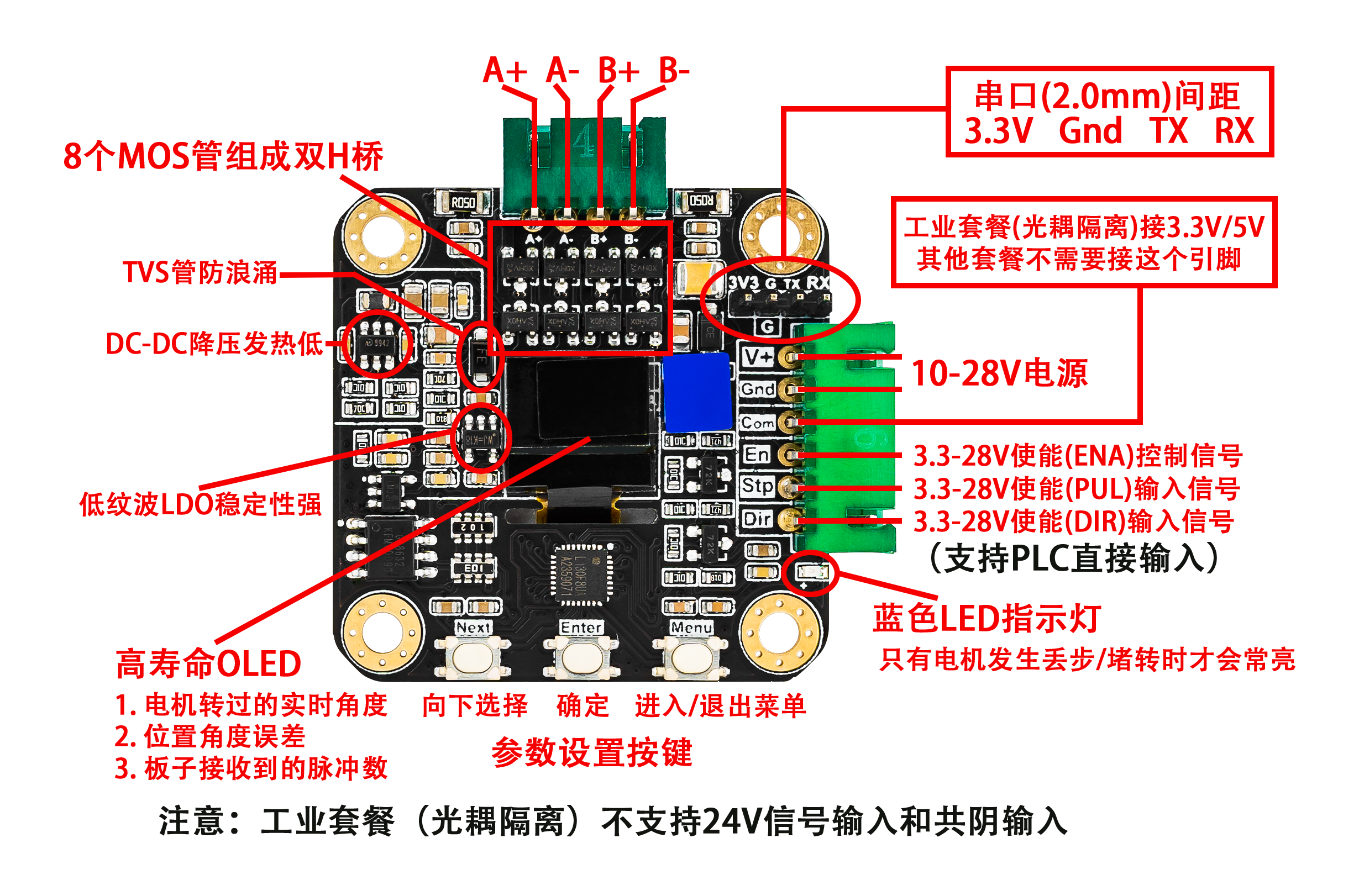

1.1 硬件接口说明

在这里插入图片描述

1.2 功能特点

  • 板载工业级高精度16384线磁编码器。

  • FOC矢量控制,力矩、速度、位置三环控制,最高转速1000+RPM。

  • 支持开环、矢量闭环、串口控制三种控制模式随意切换。

  • 内部具有256细分插补算法,超静音、超低震动。

  • 支持1~256任意细分(串口设置),奇数细分(如89细分)也可以。

  • 支持两种模式的单圈内上电自动回零。

  • 支持串口控制(正反转、位置控制)、读取位置和状态、设置任意细分。

  • 屏幕一键设置参数,自动保存,立即生效,可以随时修改。

  • 非工业套餐(无光耦)支持共阳、共阴输入,支持PCL的24V信号直接输入。

  • 支持0.9°和1.8°任意长度的42步进电机。

  • 可启用堵转保护功能,可通过LED灯的状态检测电机是否堵转。

  • 可启用自动熄屏功能。

  • 提供外壳文件可自行打印,提供说明书、stm32和arduino控制例程。

第2部分 安装闭环PCBA

2.1 硬件清单

序号 品名 数量
1 MKS SERVO42C V1.0 1
2 42步进电机 1
3 PCBA接电机线 1
4 主板连接线 1
5 304内六角螺丝 1
6 ABS隔离柱 1
7 6*2.5径向磁铁 1
8 内六角扳手-M3 1
9 3M胶水(首选) 1

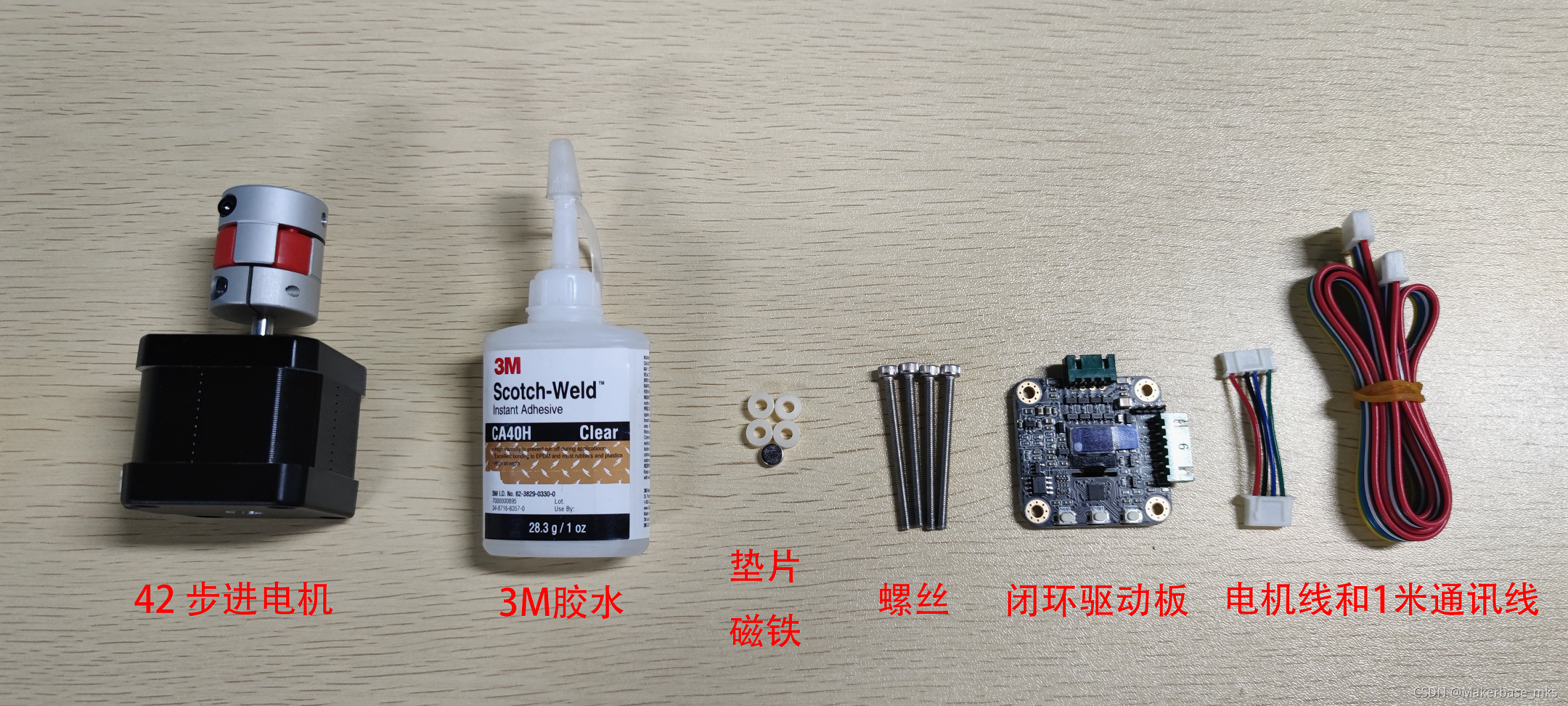

硬件清单如下图所示。
在这里插入图片描述

2.2 注意事项

  1. 安装前,请先确定好自己的步进电机的 电机线序(A+ - A- + B+ B-)是下图中的哪一种!如果不清楚,可以先选用其中的一种进行上电测试,如果线序不对,第一次上电后屏幕会提示 “Phase Line Error!”,如果出现该错误,请断电重新调整电机的线序(A+ A- B+ B-)。

  2. 如果你的电机线序和我们送的短线的线序不一样,请自行调整一下。电机线序调整方法:

    ① 用牙签/镊子等尖物把短线 6P 的那一头戳出来。

    ② 再按图中的另一种电机线序插回去。

    ③ 重新上电观察屏幕不再提示 Phase Line Error!即可。

在这里插入图片描述

2.3 安装步骤

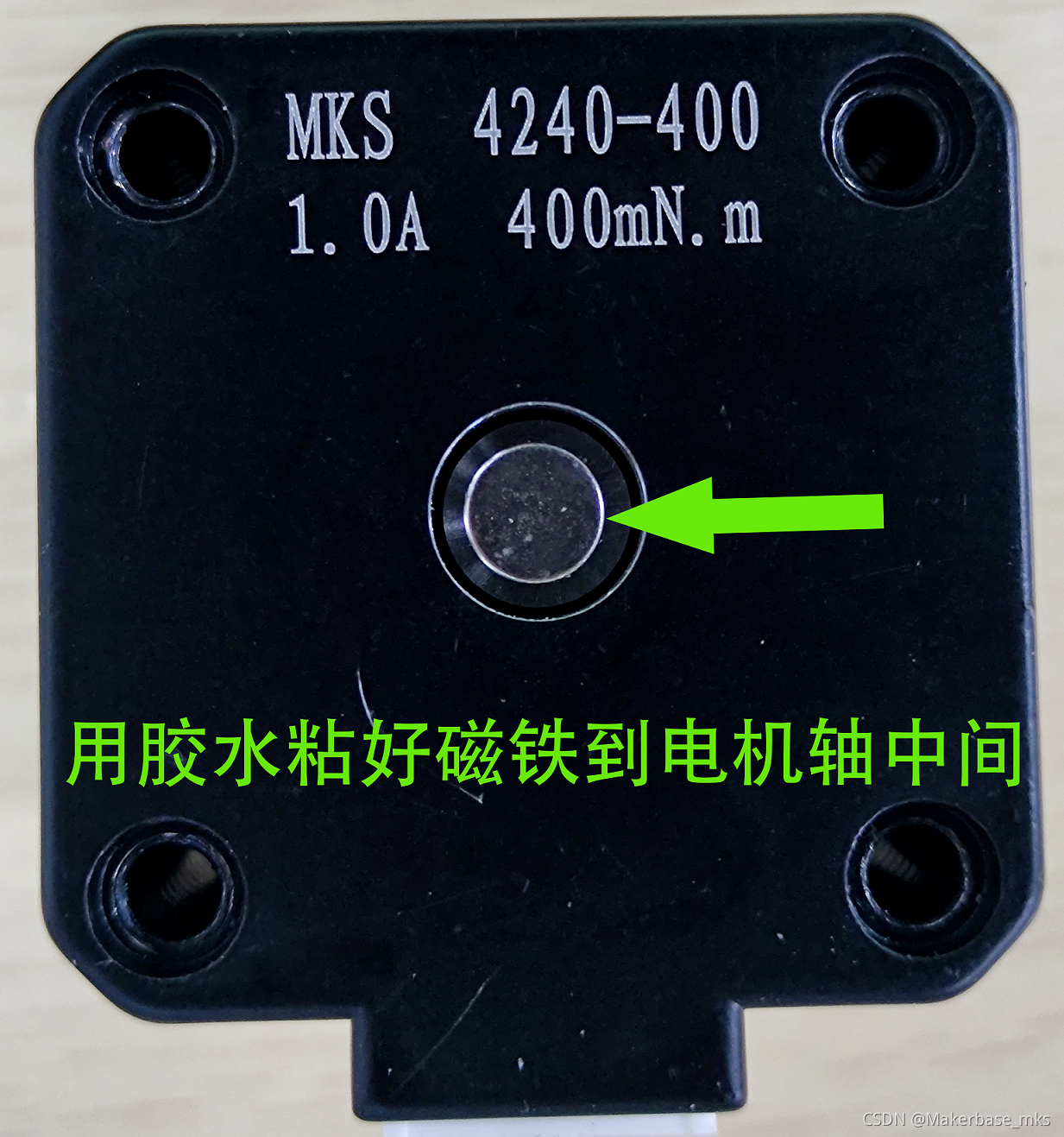

  1. 用胶水粘好磁铁到电机轴中间,如下图所示:
    ① 可选用的胶水:3M胶水(首选)、502、万能胶、ab 胶、双面胶(尽量不用双面胶,粘的不是很牢固)等等。

    ② 必须注意,磁铁尽可能的粘在电机轴中间的位置,不能偏太多,也不要
    让磁铁不水平、翘一边(板子上电后会检测磁铁的位置,保证高精度)。
    在这里插入图片描述

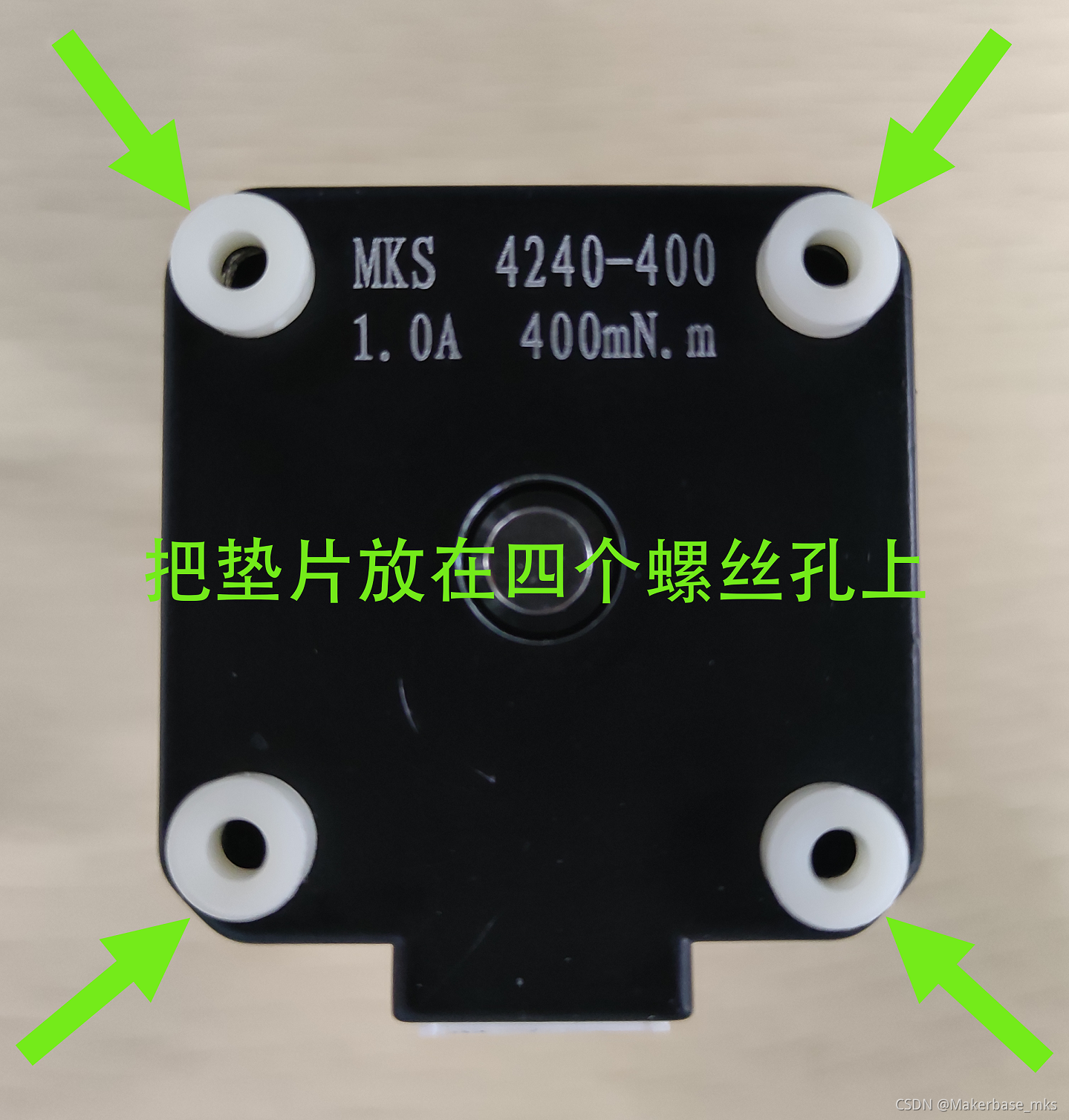

  2. 把电机四个角落的螺丝拧出来,放上垫片:
    默认送的尼龙垫片尺寸为 3 * 7 * 2(内径 * 外径 * 高度)。
    在这里插入图片描述

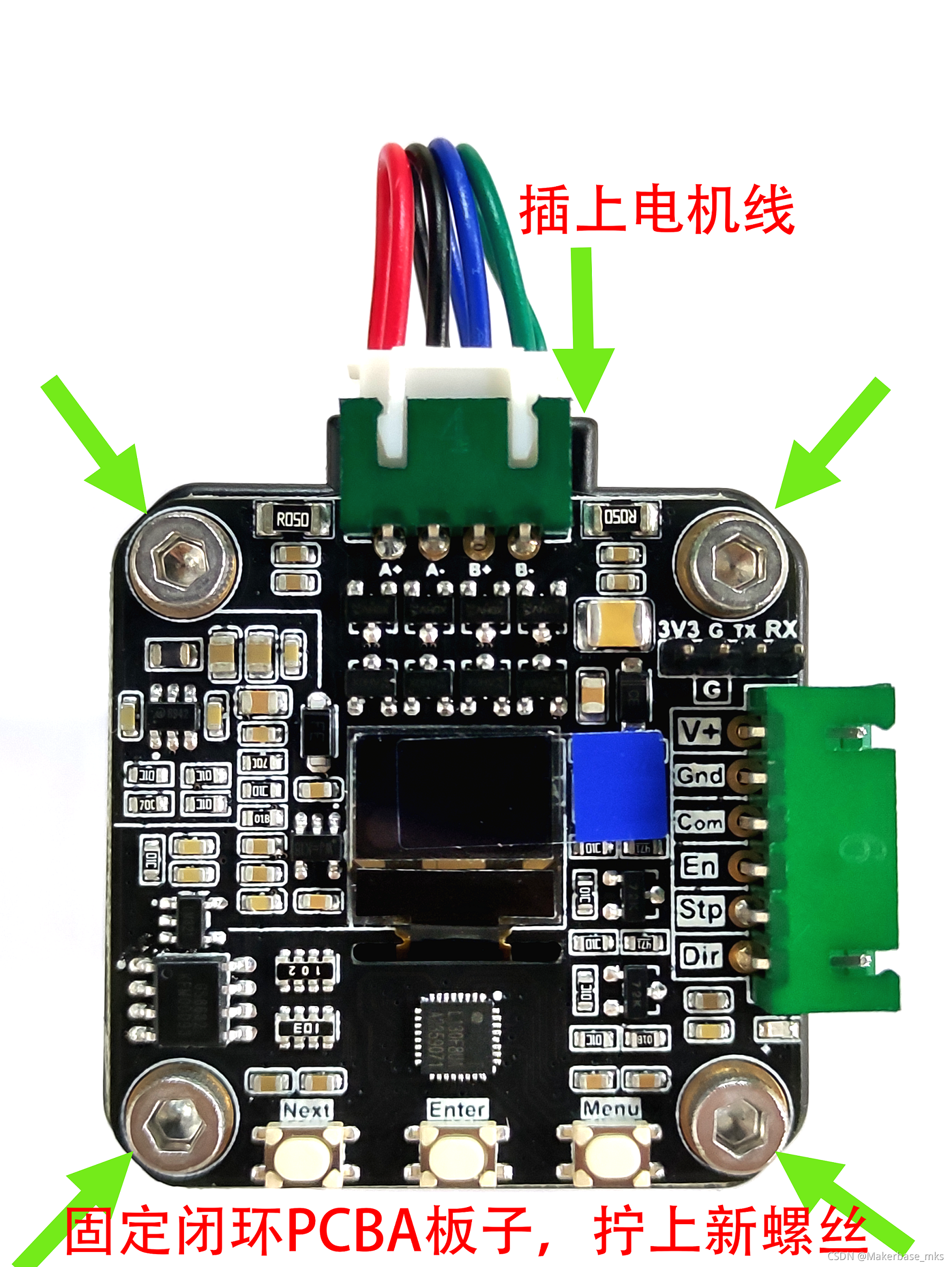

  3. 固定闭环PCBA板子,拧上新螺丝:
    默认送的螺丝长度适合40mm长度的步进电机。

  4. 用PCBA接电机线连接PCBA 板子和42步进电机。
    ① 默认送的PCBA接电机线已经调好线序A+、A-、B+、B-。

    ② 如果不确定电机线序,请根据电机线序调整。
    在这里插入图片描述

第3部分 模块接线说明

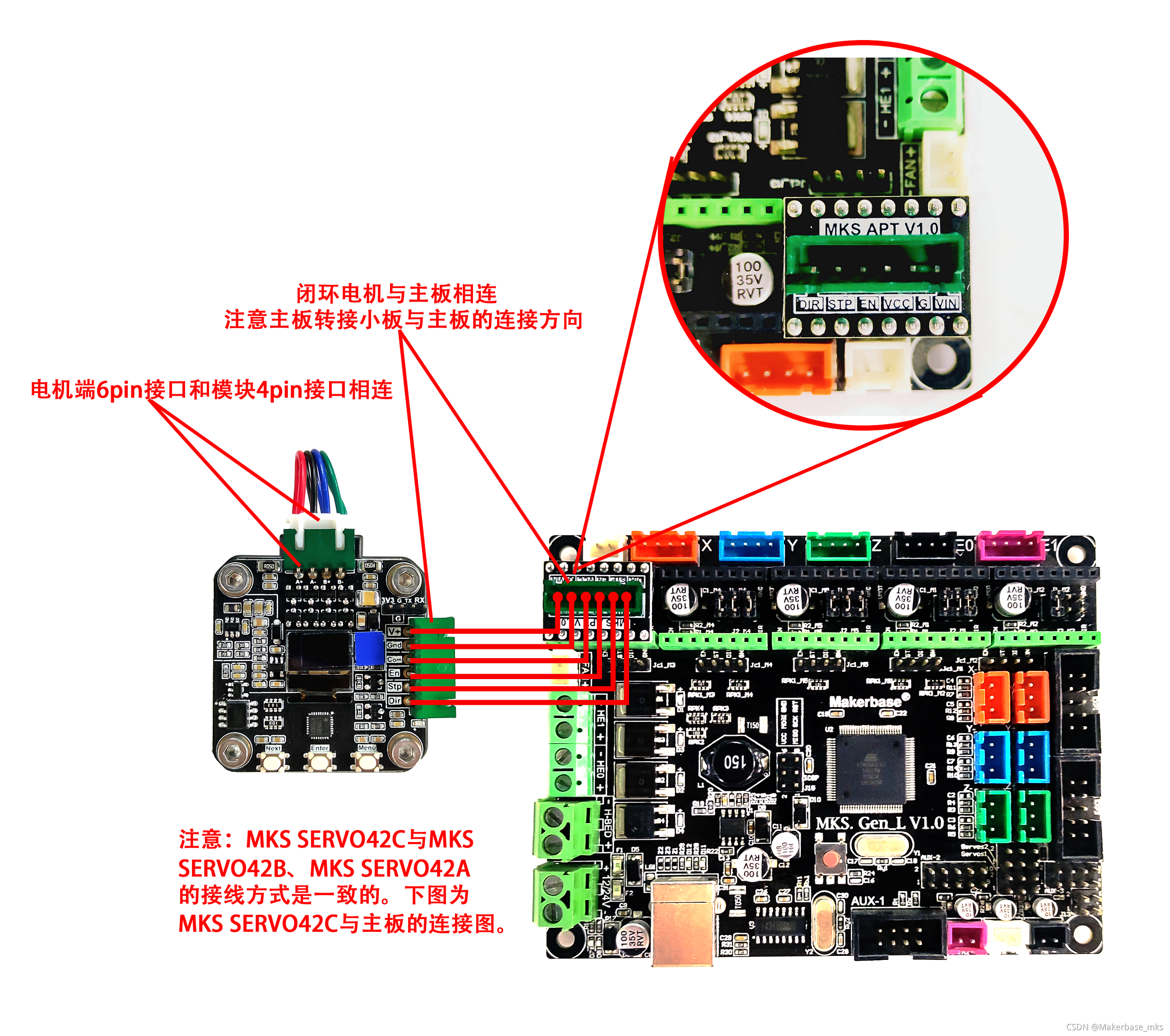

3.1 3D打印机/雕刻机主板接线

注意:转接小板的方向(小板的EN引脚对准控制主板EN引脚插上即可)。
在这里插入图片描述

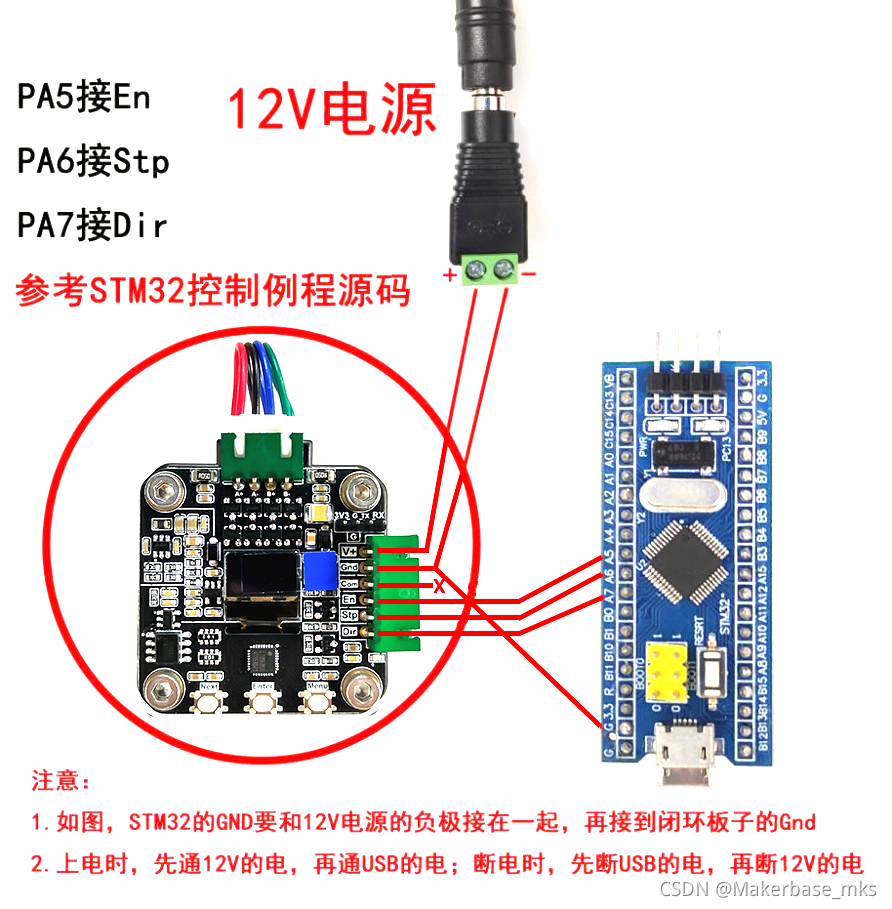

3.2 STM32控制接线

在这里插入图片描述

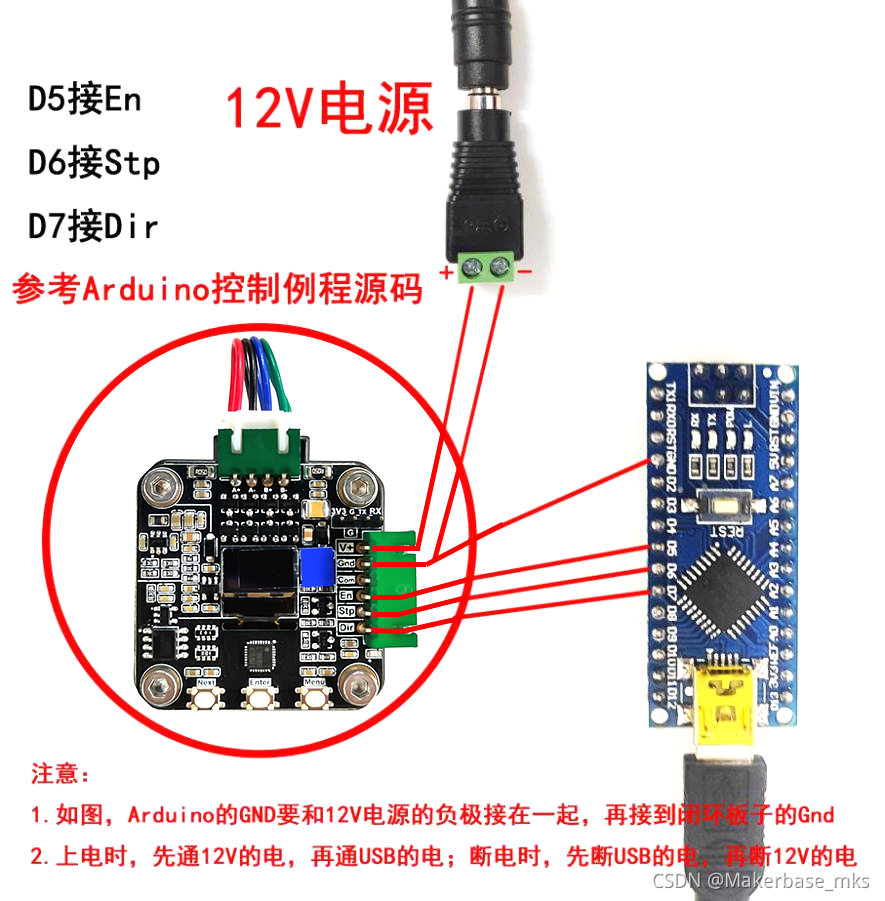

3.3 Arduino控制接线

在这里插入图片描述

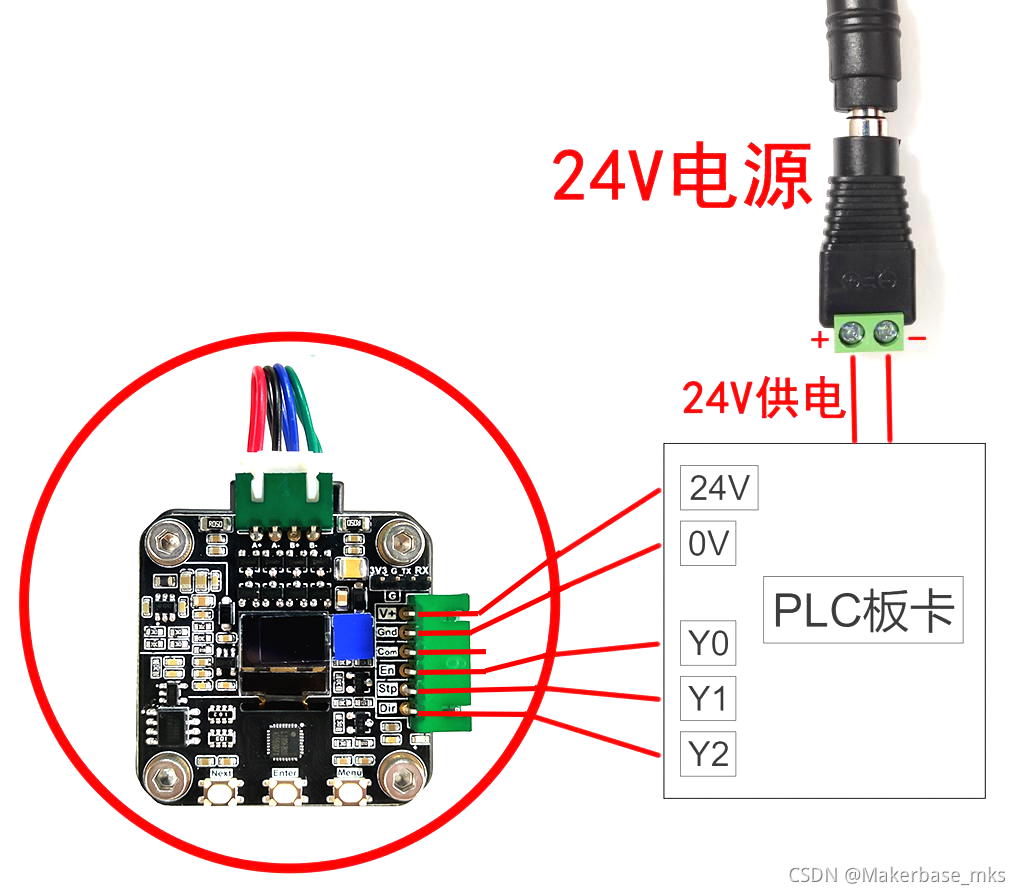

3.4 PLC接线

在这里插入图片描述

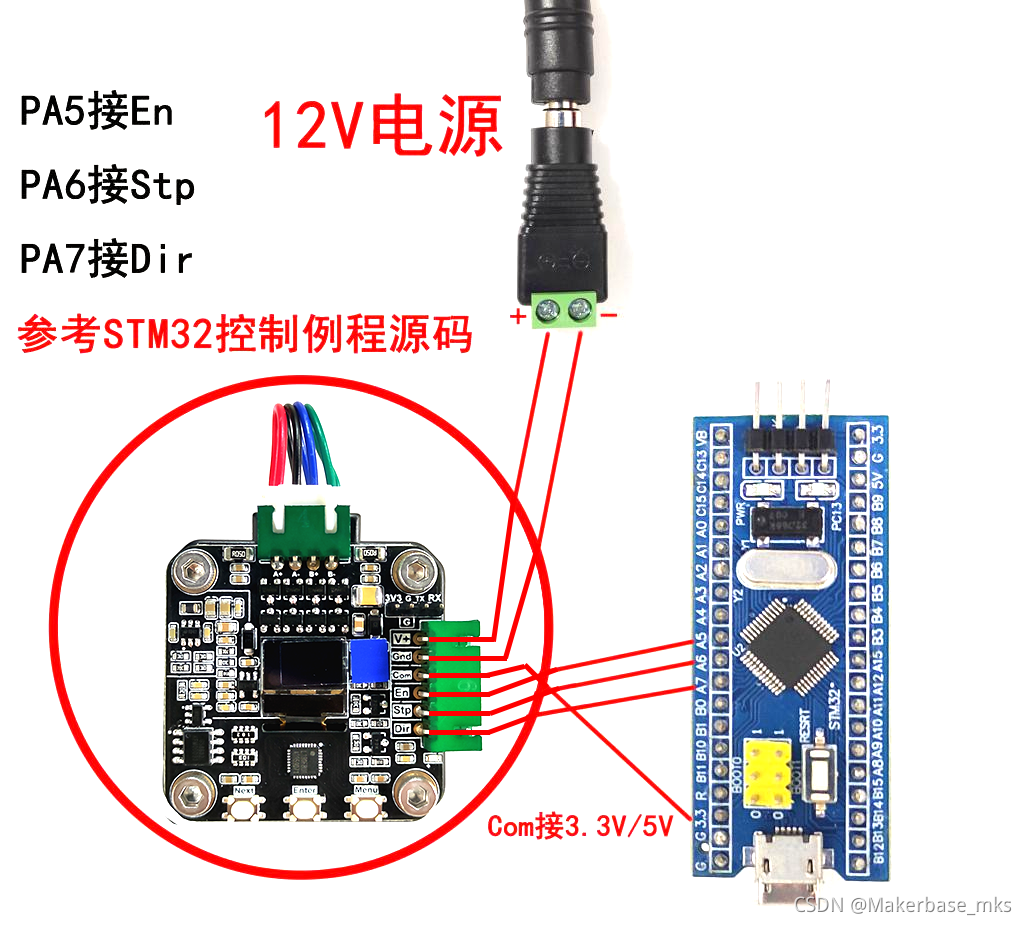

3.5 工业套餐(光耦隔离)接线

在这里插入图片描述

至此,Makerbase SERVO42C 使用说明(一)安装闭环PCBA 完成。

创客基地 Makerbase SERVO42C 使用说明(一)安装闭环PCBA 到此结束。
