SIMATIC S7-200 SMART V2.8 特性

一

通用描述

S7-200 SMART CPU V2.8 版本提升了以下功能：

• 新增程序指令
• HSC 增强功能
• PID 增强功能
• 运动控制增强功能
• PLS 以及 PWM 指令增强功能
• 存储器范围增强
• 安全性增强

二

硬件及软件需求

硬件

• ​ SR/ST20、SR/ST30、SR/ST40、SR/ST60 固件版本 V2.8

软件

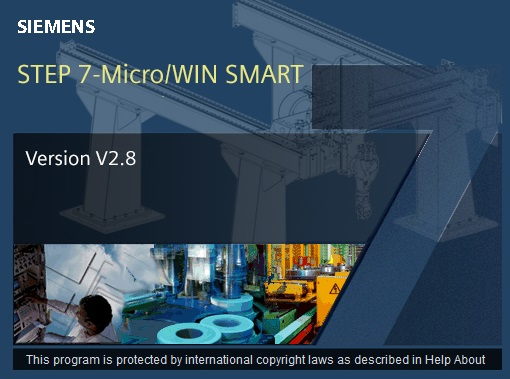

• STEP 7-MicroWIN SMART V2.8

三

新指令

为了适应更多的应用场景，以及减轻工程师编程的难度，V2.8 软件增加了若干指 令，类型包括位指令、转换指令、数学指令以及逻辑运算指令。

位指令

新增两条位指令，分别是 ALT 指令与 ALTP 指令。

• ALT 交替输出指令，当 IN 为高电平时，每个扫描周期 ALT 指令的 OUT 状态均翻转， 当 IN 为低电平时，ALT 指令的 OUT 保持之前的状态。

• ALTP 脉冲交替输出指令，当 IN 检测到上升沿时，ALTP 指令的 OUT 状态翻转。 利用 ALTP 指令可以轻松的实现类似设备一键启停的功能。

转换指令

新增 4 条转换指令，分别是：

• 双精度浮点数转单精度浮点数

• BCD 转双精度整数

• 双精度整数转 BCD

• 量程变换

数学指令

新增 7 条数学指令，用于常见的数据处理，可以极大的减轻编程的难度，分别是：

• 取最大值或最小值 通过该指令可以获取数组中的最大值、最小值以及所处的位置。
• 取随机值 生成所设定范围内的一个随机值。
• 数组排序 对数组进行排序，并将其存储在目标存储区。
• 取数组平均值 计算源数据的平均值，并将其写入目标寄存器。
• 取绝对值
• 低通滤波器 支持 64 路一阶低通滤波器，用于对源数据的滤波处理。
• 反三角函数指令

逻辑操作指令

新增 3 条逻辑运算符用于逻辑运算，分别是：

• NAND 与非

• NOR 或非

• NXOR 异或非

四

HSC 增强功能

V2.8 固件的标准型 CPU， HSC(高速计数器)功能开始支持频率模式，通过 HSC 指令 或者高速计数器向导，可以轻松的实现对高速脉冲的频率测量，支持三种频率测量 周期，分别是 1s、100ms、10ms。

向导方式

V2.8 版本 S7-200 SMART CPU 和 STEP 7-MicroWIN SMART 在高速计数器向导中新增 频率类型，通过配置向导并调用初始化程序，频率值可通过读取高速计数器当前值 寄存器 HCx 获取。

指令方式

HSC 指令除了支持计数模式外，新增频率模式，根据所需的控制操作加载特殊寄存 器并调用 HSC 指令，实现对频率的测量。

五

PID 增强功能

V2.8 固件的标准型 CPU PID 功能得到了全方位的增强，主要包括：

• 支持的 PID 回路数由 8 路提升为 16 路
• 支持 PID 双向控制
• 新增 PID 预调节功能，以及增强的 PID 精确调节功能
• 除了以上提到的几点，还包括对于 PID 死区范围的设置，温度控制类型可以设置控 制范围，以便于加快调节速度等功能。

支持 16 路 PID

V2.8 版本 S7-200 SMART CPU 和 STEP 7-MicroWIN SMART 可通过向导或者指令的方 式配置 16 路 PID。

双向 PID

通过启用 PID 向导中的双向输出，可以配置两组 PID 参数，在正向调节时使用正向参 数，负向调节时使用负向参数，例如对制冷/加热的控制。

PID 预调节

V2.8 版本的标准型 CPU PID 功能在原有精确调节的基础上，新增了预调节功能，配 置完向导并满足一定条件的基础上，即可操作预调节，该功能可大大节约闭环控制 系统的调试时间。

实现该功能有两种方法，一种是使用 PID 整定控制面板，该方式便捷直观，另外一 种方式是将相关变量关联至上位机来实现 PID 参数整定。

六

运动控制增强功能

V2.8 固件的标准型 CPU 运动控制新功能如下：

• 对于 CPU ST60

  脉冲轴的数量由 3 个扩展为 4 个。

  脉冲轴轴组数量由 1 个扩展为 2 个。

• 对于 V2.8 固件的标准型 CPU

  新增轴组停止指令：GPRx_STOP，用于命令轴组减速停止或者立即停止。 支持轴组路径规划参数的动态激活，向导中可组态多条路径，根据需求灵活便 捷的激活并触发某一段路径。

七	ST60 的 PLS 和 PWM 增强功能

由于 V2.8 版本的 ST60 脉冲轴由 3 路增加为 4 路，用于创建 PWM 脉宽调制输出的 向导，也增加了第 4 路。

脉冲输出（PLS）指令，在用于 ST60 时，支持第 4 个通道的编程。使用方法同前 3 个轴相同。

八

存储器范围增强

• V2.8 固件版本的标准型 CPU，变量存储区分别增加 4KB。

• V2.8 固件版本的标准型 CPU，数据保持范围分别增加 2KB。

九

存储器范围增强

采用更精密高效的算法来保护 PLC 的安全。对于从之前的固件版本升级到 V2.8 固件 时，新安全解决方案将自动加载，无需重新下载项目。 采用更强大的算法来保护 POU 的安全。如果要用 V2.8 的安全解决方案保护旧项 目，则需要使用 STEP7-MicroWIN SMART V2.8 打开旧项目、永久删除 POU 的密码， 然后再次对 POU 进行密码保护。

十

软件下载

S7-200 samrt v2.8 固件包下载

链接：S7-200 SMART CPU 固件下载 - ID: 109765009 - Industry Support Siemens

S7-200 samrt V2.8 编程软件

链接：https://w2.siemens.com.cn/smart/file/STEP7-MicroWIN-SMART-V2.8.zip
