stm32f103c8 can控制步科步进电机
stm32利用can总线控制步进驱动电机
·
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档
文章目录
前言
提示：这里可以添加本文要记录的大概内容：
开始说点废话。
最近在学习stm32单片机的can总线。怎么用can总线控制步科的步进驱动器实现电机的正反转，反复尝试了好久，最终终于成功了。下面开始正文部分。
提示：以下是本篇文章正文内容，下面案例可供参考
一、驱动器和stm单片机can接线

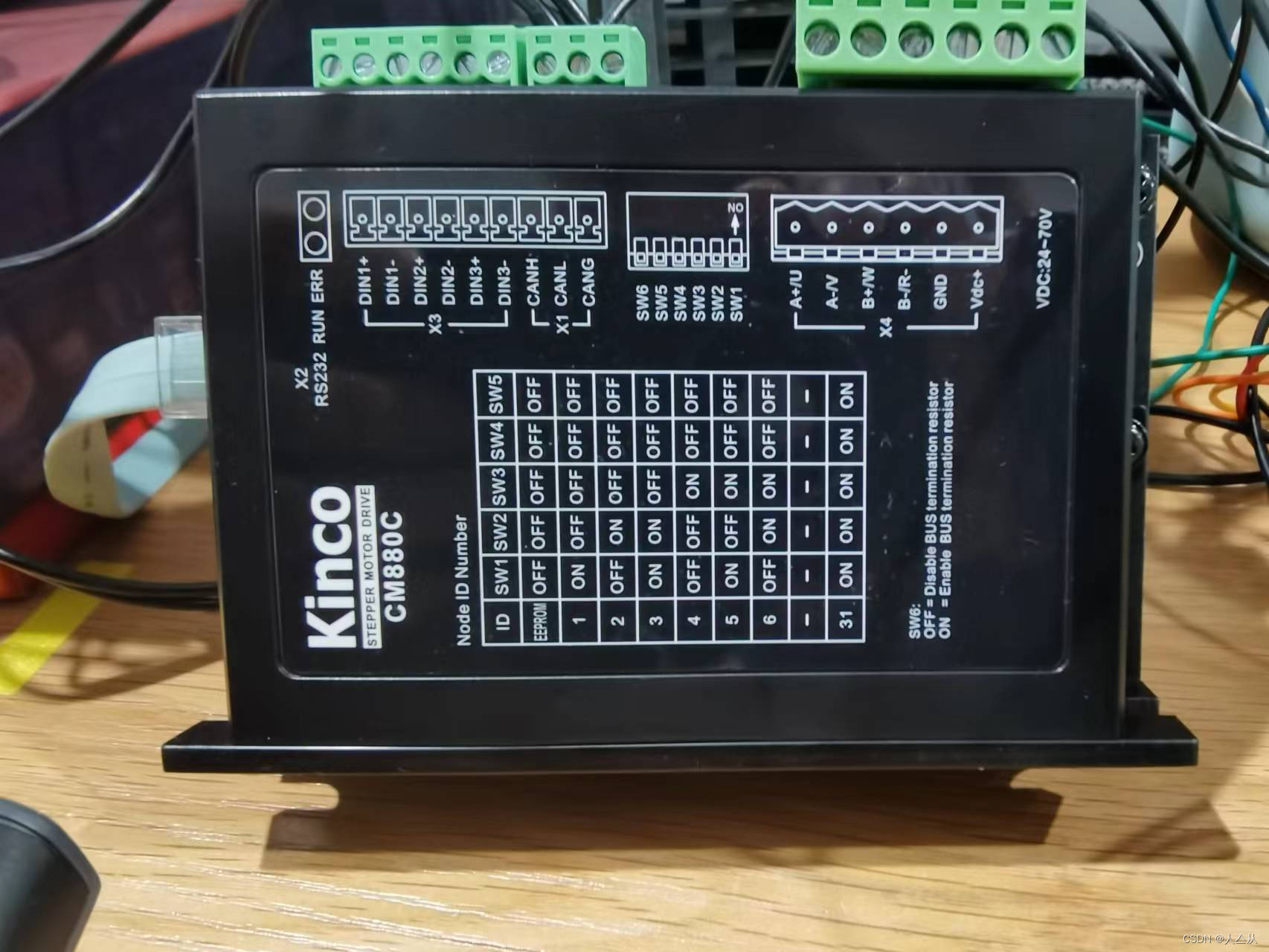

把驱动器的的SW1拨打ON,为1号站。SW6拨到ON，终端120Ω电阻接入电路。然后把驱动器的CANH和CANL分别接到stm32 PA11和PA12号引脚
二、PDO介绍
PDO一次性可以传送8个字节的数据，只要用来传输需要高频率交换的数据。PDO的传输方式打破了现有的数据问答式传输理念，设备双方在传输前先在各个设备定义好数据接收和发送区域，在数据交换时直接发送相关的数据到对方的数据接收区即可，减少了问答式的询问时间，从而得到了极高的总线利用率
1.PDO传输类型，同步和异步
异步(传输类型：254/255)

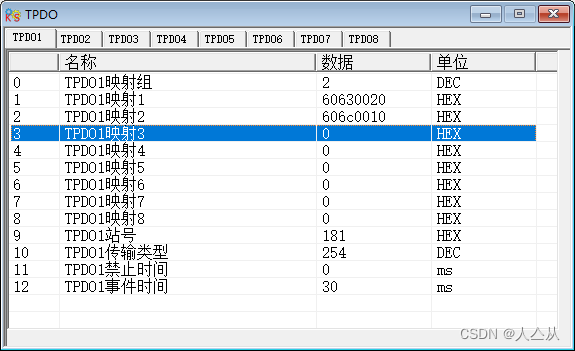

1、定义一个事件时间，每隔一段时间驱动器向单片机发送一次数据。步科调试软件配置如下

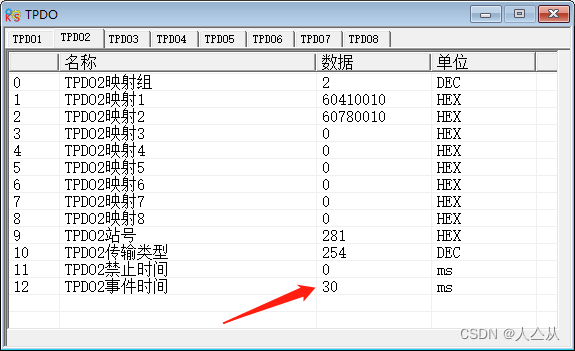

如图所示驱动器每隔30ms发送一次数据到单片机
2.PDO映射关系解释
TPDO映射设置格式：对象索引地址+对象索引地址+数据类型
映射组数值=所设置的映射个数
映射组数值：图中映射了TPDO1映射1和TPDO1映射2；映射组所以填2；
TPDO1映射1：606300代表驱动器 “实际位置” 的can数据地址，20表示32位数据长度
TPDO1站号：TPDO1站号(180)+驱动器ID
注意一个TPDO站号只能传输8个byte数据。

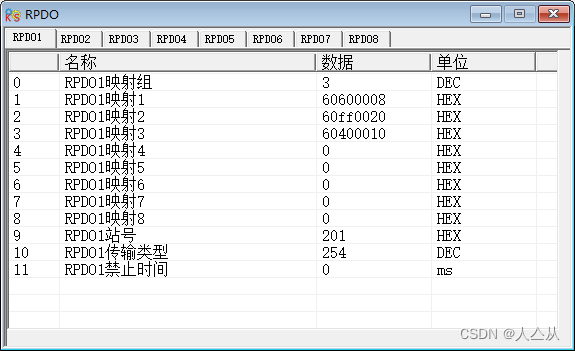

RPDO映射设置格式如下
3.开启PDO节点

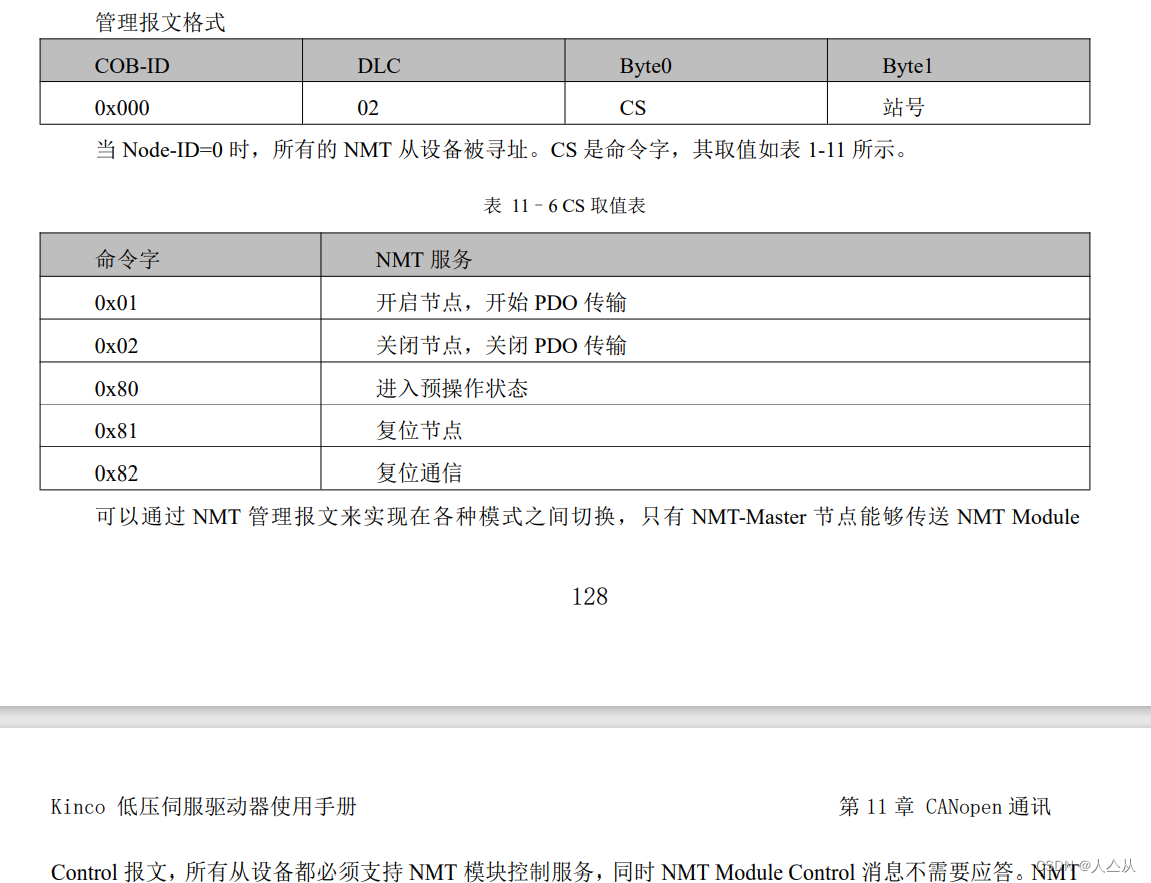

这里只需要在单片机启动的时候发送一个{0x01,0x00}的报文开启所有下位机节点即可，这时候驱动器就会主动给stm传递数据。

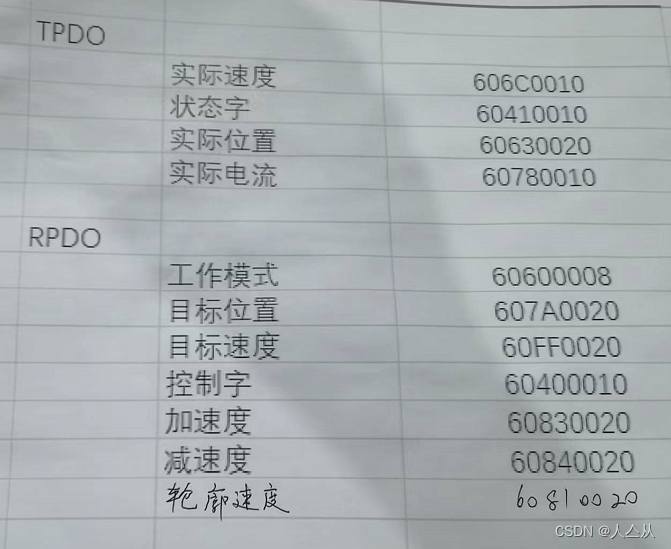

4.步科驱动器主要参数对应的can地址如下
三、视屏演示
https://mp.csdn.net/mp_others/manage/video?spm=3001.5304
四、主要部分代码
main.c代码部分
#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "can.h"
#include "can_axis.h"
int main(void)
{
u8 initbyte[2] = {0x01,0x00};
u8 i,j;
u8 key;
delay_init(); //延时函数初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
uart_init(115200); //串口初始化为115200
LED_Init(); //初始化与LED连接的硬件接口
LCD_Init(); //初始化LCD
KEY_Init(); //按键初始化
CAN_Mode_Init(CAN_SJW_1tq,CAN_BS2_8tq,CAN_BS1_9tq,4);//CAN初始化,波特率500Kbps
POINT_COLOR=RED;//设置字体为红色 800*480
LCD_ShowString(0,10,480,24,24,"--------------------------------------------------------");
for(i=0;i<2;i++)
for(j=0;j<2;j++)
{
LCD_ShowString(0+i*240,40+j*170,96 ,24,24, "Node ID:"); //收到数据的站号
LCD_ShowString(0+i*240,70+j*170,96 ,24,24, "Staword:"); //状态字
LCD_ShowString(0+i*240,100+j*170,96 ,24,24, "Postion:"); //实际位置
LCD_ShowString(0+i*240,130+j*170,96 ,24,24, "Speed :"); //实际速度
LCD_ShowString(0+i*240,160+j*170,96 ,24,24, "Current:"); //实际电流
LCD_ShowString(0+i*240,190+j*170,240,24,24,"----------------------------");
}
POINT_COLOR=BLUE;//设置字体为蓝色
Can_Send_Msg(0x000,initbyte,2);//发送8个字节
while(1)
{
key=KEY_Scan(0);
if(key==KEY0_PRES)//KEY0按下,反转
{
//SpeedMode(0x201,3,-50,0xf);
Move_300(0x301, 10, 10);
Move_400(0x401, -20000000, 100);
Move_200(0x201, 1,0, 0x4F);
delay_ms(2);
Move_200(0x201, 1,0, 0x5F);
}
if(key==KEY1_PRES)//KEY1按下,正转
{
//SpeedMode(0x201,3,50,0xf);
Move_300(0x301, 10, 10);
Move_400(0x401, 20000000, 100);
Move_200(0x201, 1,0, 0x4F);
delay_ms(2);
Move_200(0x201, 1,0, 0x5F);
}
if(key==WKUP_PRES)//WKUP_PRES按下,停止
{
SpeedMode(0x201,3,0,0x6);;
}
Receive_status();
}
}
can接收发送程序部分
#include "can.h"
#include "led.h"
#include "delay.h"
#include "usart.h"
#include <stdlib.h>
//CAN初始化
//tsjw:重新同步跳跃时间单元.范围:CAN_SJW_1tq~ CAN_SJW_4tq
//tbs2:时间段2的时间单元. 范围:CAN_BS2_1tq~CAN_BS2_8tq;
//tbs1:时间段1的时间单元. 范围:CAN_BS1_1tq ~CAN_BS1_16tq
//brp :波特率分频器.范围:1~1024; tq=(brp)*tpclk1
//波特率=Fpclk1/((tbs1+1+tbs2+1+1)*brp);
//mode:CAN_Mode_Normal,普通模式;CAN_Mode_LoopBack,回环模式;
//Fpclk1的时钟在初始化的时候设置为36M,如果设置CAN_Mode_Init(CAN_SJW_1tq,CAN_BS2_8tq,CAN_BS1_9tq,4,CAN_Mode_LoopBack);
//则波特率为:36M/((8+9+1)*4)=500Kbps
//返回值:0,初始化OK;
// 其他,初始化失败;
u8 CAN_Mode_Init(u8 tsjw,u8 tbs2,u8 tbs1,u16 brp)
{
GPIO_InitTypeDef GPIO_InitStructure;
CAN_InitTypeDef CAN_InitStructure;
CAN_FilterInitTypeDef CAN_FilterInitStructure;
#if CAN_RX0_INT_ENABLE
NVIC_InitTypeDef NVIC_InitStructure;
#endif
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//使能PORTA时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_CAN1, ENABLE);//使能CAN1时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽
GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化IO
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//上拉输入
GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化IO
//CAN单元设置
CAN_InitStructure.CAN_TTCM=DISABLE; //非时间触发通信模式 //
CAN_InitStructure.CAN_ABOM=DISABLE; //软件自动离线管理 //
CAN_InitStructure.CAN_AWUM=DISABLE; //睡眠模式通过软件唤醒(清除CAN->MCR的SLEEP位)//
CAN_InitStructure.CAN_NART=ENABLE; //禁止报文自动传送 //
CAN_InitStructure.CAN_RFLM=DISABLE; //报文不锁定,新的覆盖旧的 //
CAN_InitStructure.CAN_TXFP=DISABLE; //优先级由报文标识符决定 //
CAN_InitStructure.CAN_Mode= CAN_Mode_Normal; //模式设置： mode:0,普通模式;1,回环模式; //
//设置波特率
CAN_InitStructure.CAN_SJW=tsjw; //重新同步跳跃宽度(Tsjw)为tsjw+1个时间单位 CAN_SJW_1tq CAN_SJW_2tq CAN_SJW_3tq CAN_SJW_4tq
CAN_InitStructure.CAN_BS1=tbs1; //Tbs1=tbs1+1个时间单位CAN_BS1_1tq ~CAN_BS1_16tq
CAN_InitStructure.CAN_BS2=tbs2;//Tbs2=tbs2+1个时间单位CAN_BS2_1tq ~ CAN_BS2_8tq
CAN_InitStructure.CAN_Prescaler=brp; //分频系数(Fdiv)为brp+1 //
CAN_Init(CAN1, &CAN_InitStructure); // 初始化CAN1
CAN_FilterInitStructure.CAN_FilterNumber=0; //过滤器0
CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;
CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit; //32位
CAN_FilterInitStructure.CAN_FilterIdHigh=0x0000;32位ID
CAN_FilterInitStructure.CAN_FilterIdLow=0x0000;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh=0x0000;//32位MASK
CAN_FilterInitStructure.CAN_FilterMaskIdLow=0x0000;
CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_Filter_FIFO0;//过滤器0关联到FIFO0
CAN_FilterInitStructure.CAN_FilterActivation=ENABLE; //激活过滤器0
CAN_FilterInit(&CAN_FilterInitStructure);//滤波器初始化
#if CAN_RX0_INT_ENABLE
CAN_ITConfig(CAN1,CAN_IT_FMP0,ENABLE);//FIFO0消息挂号中断允许.
NVIC_InitStructure.NVIC_IRQChannel = USB_LP_CAN1_RX0_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; // 主优先级为1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; // 次优先级为0
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
#endif
return 0;
}
#if CAN_RX0_INT_ENABLE //使能RX0中断
//中断服务函数
void USB_LP_CAN1_RX0_IRQHandler(void)
{
CanRxMsg RxMessage;
int i=0;
CAN_Receive(CAN1, 0, &RxMessage);
for(i=0;i<8;i++)
printf("rxbuf[%d]:%d\r\n",i,RxMessage.Data[i]);
}
#endif
//can发送一组数据(固定格式:ID为0X12,标准帧,数据帧)
//len:数据长度(最大为8)
//msg:数据指针,最大为8个字节.
//返回值:0,成功;
// 其他,失败;
u8 Can_Send_Msg(u16 std_id, u8* msg,u8 len)
{
u8 mbox;
u16 i=0;
CanTxMsg TxMessage;
TxMessage.StdId=std_id; // 标准标识符
TxMessage.ExtId=0x00; // 设置扩展标示符
TxMessage.IDE=CAN_Id_Standard; // 标准帧
TxMessage.RTR=CAN_RTR_Data; // 数据帧
TxMessage.DLC=len; // 要发送的数据长度
for(i=0;i<len;i++)
TxMessage.Data[i]=msg[i];
mbox= CAN_Transmit(CAN1, &TxMessage);
i=0;
while((CAN_TransmitStatus(CAN1, mbox)==CAN_TxStatus_Failed)&&(i<0XFFF))i++; //等待发送结束
if(i>=0XFFF)return 1;
return 0;
}
//can接收数据，返回结构体指针变量
u8 Can_Receive_Msg(CanRxMsg *p)
{
if( CAN_MessagePending(CAN1,CAN_FIFO0) == 0) //没有接收到数据，直接退出返回
return 0;
CAN_Receive(CAN1, CAN_FIFO0, p);//读取数据
return 1;
}
can控制逻辑部分
#include "sys.h"
#include "can.h"
#include "delay.h"
#include "can_axis.h"
#include "lcd.h"
/*发送字节内容SDO
如果待发数据为1个字节，则发送命令字为0x2F
如果待发数据为2个字节，则发送命令字为0x2B
如果待发数据为4个字节，则发送命令字为0x23
SDO报文发送成功，接收命令字为0x60
SDO报文发送失败，接收命令字为0x80
*/
//u8 workmode[8] = {0x2F,0x60,0x60,0x00}; //8
//u8 controlword[8] = {0x2B,0x40,0x60,0x00}; //16
//u8 t_speed[8] = {0x23,0xFF,0x60,0x00}; //32 目标速度
//u8 d_speed[8] = {0x23,0x81,0x60,0x00}; //32 轮廓速度
//u8 t_postion[8] = {0x23,0x7A,0x60,0x00}; //32 目标位置
//u8 t_accelerated[8] = {0x23,0x83,0x60,0x00}; //加速度
//u8 t_deceleration[8] = {0x23,0x84,0x60,0x00}; //减速度
/*
发送字节内容RPDO
401 目标位置 目标速度 8个字节
301 加速度 减速度 8个字节
201 工作模式 控制字
*/
/*接收字节内容
报文发送时命令字均为0x40;
如果接收数据为1个字节，则接收命令字为0x4F
如果接收数据为2个字节，则接收命令字为0x4B
如果接收数据为4个字节，则接收命令字为0x43
如果接收数据存在错误，则接收命令字为0x80
*/
//u8 statusword[8] = {0x4B,0x41,0x60,0x00}; //16
//u8 actualpostion[8] = {0x43,0x63,0x60,0x00}; //32
//u8 actualvelocity[8] = {0x4B,0x6C,0x60,0x00}; //16
//u8 actualcurrent[8] = {0x4B,0x78,0x60,0x00}; //16
//速度换算rpm
void TKspeed(s32 value,u8* p)
{
s32 data;
//data = value*512*60000/1875; //速度换算DEC十进制
data = value*16384; //简化后
*(p+4) = ((data<<24)&0xFF000000)>>24;
*(p+5) = ((data<< 8)&0x00FF0000)>>16;
*(p+6) = ((data>> 8)&0x0000FF00)>>8;
*(p+7) = (data>> 24)&0x000000FF;
}
//目标位置换算DEC
void Tpostion(s32 value,u8* p)
{
//data = ((value<<24)&0xFF000000)&0xFF000000 + ((value<<8)&0x00FF0000) + ((value>>8)&0x0000FF00) + ((value>>24)&0x000000FF);
*(p+0) = ((value<<24)&0xFF000000)>>24;
*(p+1) = ((value<< 8)&0x00FF0000)>>16;
*(p+2) = ((value>> 8)&0x0000FF00)>>8;
*(p+3) = (value>> 24)&0x000000FF;
}
//写加速度rps/s
void Taccelerated(u32 accelerated,u8* p)
{
u32 data;
//DEC=[(Rps/s*65536*编码器分辨率)/4000000]
data = accelerated*983;
*(p+0) = ((data<<24)&0xFF000000)>>24;
*(p+1) = ((data<< 8)&0x00FF0000)>>16;
*(p+2) = ((data>> 8)&0x0000FF00)>>8;
*(p+3) = (data>> 24)&0x000000FF;
}
//写减速度rps/s
void Tdeceleration(u32 deceleration,u8* p)
{
u32 data;
//DEC=[(Rps/s*65536*编码器分辨率)/4000000]
data = deceleration*983;
*(p+4) = ((data<<24)&0xFF000000)>>24;
*(p+5) = ((data<< 8)&0x00FF0000)>>16;
*(p+6) = ((data>> 8)&0x0000FF00)>>8;
*(p+7) = (data>> 24)&0x000000FF;
}
//写工作模式
void Tmode(u8 mode,u8* p)
{
*p = mode;
}
//写目标速度
void Tspeed(s32 speed,u8* p)
{
s32 data;
//data = value*512*60000/1875; //速度换算DEC十进制
data = speed*16384; //简化后
*(p+1) = ((data<<24)&0xFF000000)>>24;
*(p+2) = ((data<< 8)&0x00FF0000)>>16;
*(p+3) = ((data>> 8)&0x0000FF00)>>8;
*(p+4) = (data>> 24)&0x000000FF;
}
//写控制字
void Tword(u16 word,u8* p)
{
*(p+5) = ((word<<8)&0xFF00)>>8;
*(p+6) = ((word>>8)&0x00FF);
}
//电流换算
s16 current(s16 value)
{
float aps;
aps = value/(2048/(120/1.414));
return aps;
}
//相对/绝对运动 目标位置和轮廓速度 设定
void Move_400(u16 id, s32 postion, u32 speed)
{
u8 C_400[8];
Tpostion(postion,C_400);
TKspeed(speed,C_400);
Can_Send_Msg(id,C_400,8);
}
//相对/绝对运动加速度和减速度设定
void Move_300(u16 id, u32 accelerated, u32 deceleration)
{
u8 C_300[8];
Taccelerated(accelerated,C_300);
Tdeceleration(deceleration,C_300);
Can_Send_Msg(id,C_300,8);
}
//相对/绝对运动工作模式和目标速度和控制字设定
void Move_200(u16 id, u8 mode,s32 speed, u16 ControlWord)
{
u8 C_200[8];
Tmode(mode,C_200);
Tspeed(speed,C_200);
Tword(ControlWord,C_200);
Can_Send_Msg(id,C_200,8);
}
//速度模式运行
void SpeedMode(u16 id,u8 mode,s32 Tspeed,u16 ControlWord)
{
Move_200(id,mode,Tspeed,ControlWord);
}
/*
数据的接收
当前位置；
当前速度
当前电流
状态字
*/
/*
当前位置-2147483647~2147483647
当前速度
*/
s32 a_acturlvalue(u8* p)
{
return ((*(p+7)<<24)+(*(p+6)<<16)+(*(p+5)<<8)+(*(p+4)));
}
u16 a_statusword(u16* p)
{
return (*(p+5)<<8) + (*(p+4));
}
//LCD显示
void Receive_status(void)
{
u8 key;
s32 postion;
s32 speed;
u16 s_word;
u16 c_crrunt;
CanRxMsg RxMessage;
key = Can_Receive_Msg(&RxMessage);
if(key)
{
if(RxMessage.StdId == std_id1) //181
{
LCD_ShowHexNum(96,40,std_id1,24,4,0); //ID
//实际位置
postion = (RxMessage.Data[3]<<24) + (RxMessage.Data[2]<<16) + (RxMessage.Data[1]<<8) + RxMessage.Data[0];
if(RxMessage.Data[3]&0x80)
{
LCD_ShowString(96,100,96 ,16,24, "-");
LCD_ShowxNum(96+12,100,((postion^0xFFFFFFFF)+1),10,24,0x80);
}
else
{
LCD_ShowString(96,100,96 ,16,24, " ");
LCD_ShowxNum(96+12,100,postion,10,24,0x80);
}
//实际速度-32767--32767
speed = (RxMessage.Data[5]<<8) + RxMessage.Data[4];
if(RxMessage.Data[5] & 0x80)
{
//LCD_ShowString(96,130,96,16,24, "-");
//LCD_ShowxNum(96+12,130,((speed^0xFFFF)+1),10,24,0x80);
LCD_ShowHexNum(96,130,speed,24,4,0);
}
else
{
//LCD_ShowString(96,130,96 ,16,24, " ");
//LCD_ShowxNum(96+12,130,speed,10,24,0x80);
LCD_ShowHexNum(96,130,speed,24,4,0);
}
}
else if(RxMessage.StdId == std_id2) //281
{
LCD_ShowHexNum(96,40,std_id2,24,4,0); //ID
s_word = (RxMessage.Data[1]<<8) + RxMessage.Data[0];
LCD_ShowHexNum(96,70,s_word,24,4,0); //状态字
c_crrunt = (RxMessage.Data[3]<<8) + RxMessage.Data[2];
LCD_ShowHexNum(96,160,c_crrunt,24,4,0); //实际电流
}
else if(RxMessage.StdId == std_id3) //182
{
LCD_ShowHexNum(96+240,40,std_id3,24,4,0); //ID;
//实际位置
postion = (RxMessage.Data[3]<<24) + (RxMessage.Data[2]<<16) + (RxMessage.Data[1]<<8) + RxMessage.Data[0];
if(RxMessage.Data[3]&0x80)
{
LCD_ShowString(96+240,100,96 ,16,24, "-");
LCD_ShowxNum(96+240+12,100,((postion^0xFFFFFFFF)+1),10,24,0x80);
}
else
{
LCD_ShowString(96+240,100,96 ,16,24, " ");
LCD_ShowxNum(96+240+12,100,postion,10,24,0x80);
}
//实际速度-32767--32767
speed = (RxMessage.Data[5]<<8) + RxMessage.Data[4];
if(RxMessage.Data[5] & 0x80)
{
LCD_ShowHexNum(96+240,130,speed,24,4,0);
}
else
{
LCD_ShowHexNum(96+240,130,speed,24,4,0);
}
}
else if(RxMessage.StdId == std_id4) //282
{
s_word = (RxMessage.Data[1]<<8) + RxMessage.Data[0];
LCD_ShowHexNum(96+240,70,s_word,24,4,0); //状态字
c_crrunt = (RxMessage.Data[3]<<8) + RxMessage.Data[2];
LCD_ShowHexNum(96+240,160,c_crrunt,24,4,0); //实际电流
}
else if(RxMessage.StdId == std_id5) //183
{
LCD_ShowHexNum(96,40+170,std_id3,24,4,0); //ID;
//实际位置
postion = (RxMessage.Data[3]<<24) + (RxMessage.Data[2]<<16) + (RxMessage.Data[1]<<8) + RxMessage.Data[0];
if(RxMessage.Data[3]&0x80)
{
LCD_ShowString(96,100+170,96 ,16,24, "-");
LCD_ShowxNum(96+12,100+170,((postion^0xFFFFFFFF)+1),10,24,0x80);
}
else
{
LCD_ShowString(96,100+170,96 ,16,24, " ");
LCD_ShowxNum(96+12,100+170,postion,10,24,0x80);
}
//实际速度-32767--32767
speed = (RxMessage.Data[5]<<8) + RxMessage.Data[4];
if(RxMessage.Data[5] & 0x80)
{
LCD_ShowHexNum(96,130+170,speed,24,4,0);
}
else
{
LCD_ShowHexNum(96,130+170,speed,24,4,0);
}
}
else if(RxMessage.StdId == std_id6) //283
{
s_word = (RxMessage.Data[1]<<8) + RxMessage.Data[0];
LCD_ShowHexNum(96,70+170,s_word,24,4,0); //状态字
c_crrunt = (RxMessage.Data[3]<<8) + RxMessage.Data[2];
LCD_ShowHexNum(96,160+170,c_crrunt,24,4,0); //实际电流
}
else if(RxMessage.StdId == std_id7) //184
{
LCD_ShowHexNum(96+240,40+170,std_id3,24,4,0); //ID;
//实际位置
postion = (RxMessage.Data[3]<<24) + (RxMessage.Data[2]<<16) + (RxMessage.Data[1]<<8) + RxMessage.Data[0];
if(RxMessage.Data[3]&0x80)
{
LCD_ShowString(96+240,100+170,96 ,16,24, "-");
LCD_ShowxNum(96+240+12,100+170,((postion^0xFFFFFFFF)+1),10,24,0x80);
}
else
{
LCD_ShowString(96+240,100+170,96 ,16,24, " ");
LCD_ShowxNum(96+240+12,100+170,postion,10,24,0x80);
}
//实际速度-32767--32767
speed = (RxMessage.Data[5]<<8) + RxMessage.Data[4];
if(RxMessage.Data[5] & 0x80)
{
LCD_ShowHexNum(96+240,130+170,speed,24,4,0);
}
else
{
LCD_ShowHexNum(96+240,130+170,speed,24,4,0);
}
}
else if(RxMessage.StdId == std_id8) //284
{
s_word = (RxMessage.Data[1]<<8) + RxMessage.Data[0];
LCD_ShowHexNum(96+240,70+170,s_word,24,4,0); //状态字
c_crrunt = (RxMessage.Data[3]<<8) + RxMessage.Data[2];
LCD_ShowHexNum(96+240,160+170,c_crrunt,24,4,0); //实际电流
}
}
}
总结
我也是刚开始学习单片机。这个弄了很久算是最终弄出来了。写的不好的地方还希望大家多包涵，给我提点建议和意见。如果大家觉得有用请点个赞
有“AI”的1024 = 2048，欢迎大家加入2048 AI社区
更多推荐
13
0- 0
已为社区贡献1条内容
所有评论(0)
