我们学习STM32时，要注意有多种烧录（编程）方式，不同方式适用于不同场景。接下来我将详细介绍常见的烧录方法，包括 ​ST-LINK（SWD/JTAG）、串口（UART）、USB DFU、J-Link 等，并分析它们的优缺点及适用场景。

---

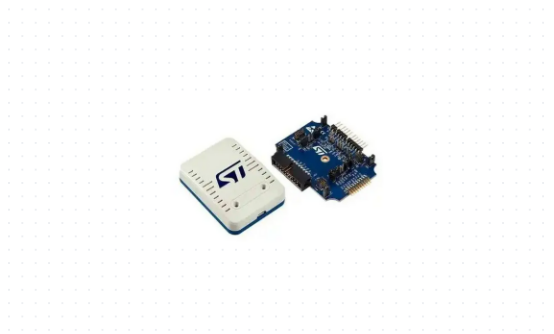

​1. ST-LINK（SWD / JTAG）​

​1.1 基本介绍

ST-LINK 是 ST 官方推出的调试/烧录工具，支持 ​SWD（Serial Wire Debug）​ 和 ​JTAG 两种接口，适用于开发和调试。

​1.2 连接方式

​SWD（推荐）​

• ​仅需 2 根信号线 + GND：
  • SWDIO → PA13（STM32）
  • SWCLK → PA14（STM32）
  • GND → GND（必须连接）
  • 3.3V → 3.3V（可选，建议目标板独立供电）

​JTAG

• ​需要 5 根信号线：
  • TMS → PA13
  • TCK → PA14
  • TDI → PA15
  • TDO → PB3
  • nTRST → PB4（可选）
  • GND → GND
  • 3.3V → 3.3V（可选）

​1.3 适用场景

• ​开发阶段​（需要调试）
• ​Keil、STM32CubeIDE、IAR 等 IDE 调试
• ​快速烧录，支持断点调试

​1.4 优缺点

​优点	​缺点
支持调试（单步执行、断点）	需要专用调试器
烧录速度快	占用部分 GPIO（PA13/PA14）
适用于所有 STM32 型号

---

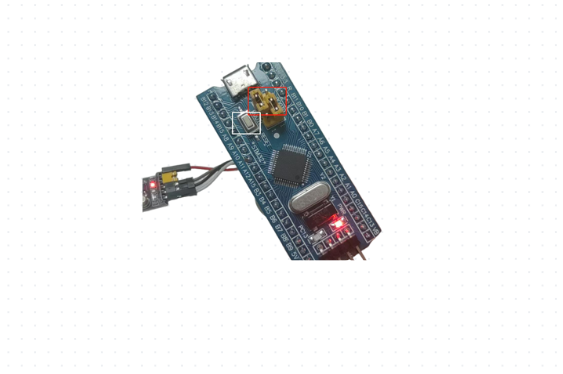

​2. 串口（UART）烧录

​2.1 基本介绍

通过 ​USART（串口）​ 烧录程序，需进入 ​Bootloader 模式，适用于无调试器的情况。

​2.2 连接方式

• ​USB-TTL 转接器（如 CH340、CP2102）​：
  • TX → PA10（STM32 RX）
  • RX → PA9（STM32 TX）
  • GND → GND
• ​Boot 引脚设置：
  • BOOT0 = 1（接 3.3V）
  • BOOT1 = 0（接 GND）
  • ​复位芯片​（进入 Bootloader）

​2.3 适用场景

• ​量产烧录
• ​无调试需求
• ​低成本方案

​2.4 优缺点

​优点	​缺点
无需专用调试器	无法调试
仅需 USB-TTL 模块	需手动切换 Boot 引脚
适用于所有 STM32	烧录速度较慢

---

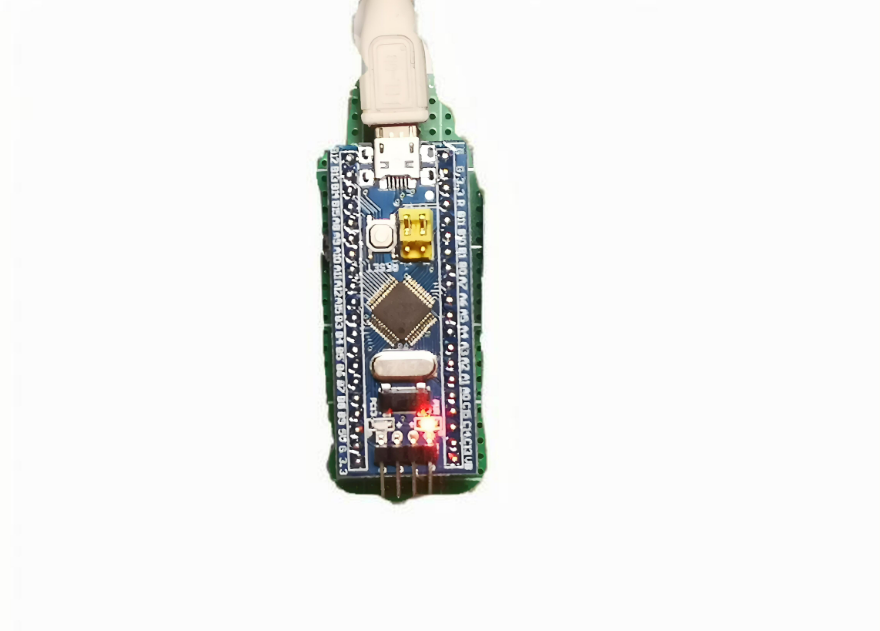

​3. USB DFU（Device Firmware Upgrade）​

​3.1 基本介绍

通过 ​USB 接口 直接烧录程序，适用于无串口或调试器的情况。

​3.2 连接方式

• ​USB 数据线​（D+、D-）：
  • PA11（DM）→ USB D-
  • PA12（DP）→ USB D+
• ​Boot 引脚设置：
  • BOOT0 = 1（接 3.3V）
  • BOOT1 = 0（接 GND）
  • ​复位芯片​（进入 DFU 模式）

​3.3 适用场景

• ​无串口/USB-TTL 时
• ​STM32 带 USB 接口的型号（如 F103、F407）​

​3.4 优缺点

​优点	​缺点
无需额外硬件	需 USB 驱动（如 STM32 DFU）
适用于 USB 设备	部分芯片不支持

---

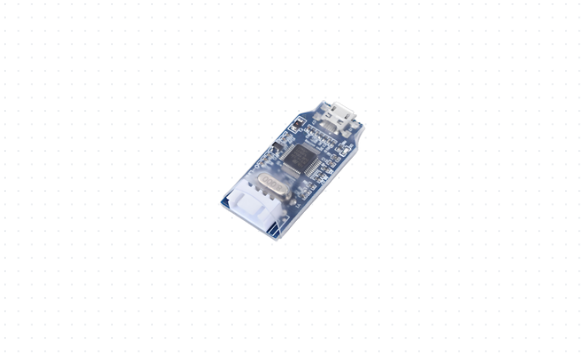

​4. J-Link（SWD / JTAG）​

​4.1 基本介绍

J-Link 是 ​SEGGER 推出的专业调试器，支持 ​SWD / JTAG，适用于高级调试。

​4.2 连接方式

• ​SWD（推荐）​：
  • SWDIO → PA13
  • SWCLK → PA14
  • GND → GND
• ​JTAG：
  • TMS → PA13
  • TCK → PA14
  • TDI → PA15
  • TDO → PB3
  • nTRST → PB4（可选）

​4.3 适用场景

• ​专业开发（RTOS、复杂调试）​
• ​Keil、IAR、Embedded Studio 等 IDE

​4.4 优缺点

​优点	​缺点
支持高级调试	价格较贵
速度快，稳定性高	占用部分 GPIO

---

​5. 其他烧录方式

​5.1 ISP（In-System Programming）​

• 通过 ​SPI / I2C 烧录（较少使用）
• 适用于特定场景（如 OTA 升级）

​5.2 离线烧录器

• ​ST-LINK 脱机版、J-Flash
• 适用于 ​量产烧录

---

​6. 如何选择合适的烧录方式？

​方式	​适用场景	​是否需要调试	​硬件需求
​ST-LINK（SWD）​	开发调试	✔️	ST-LINK
​串口（UART）​	量产/简单烧录	❌	USB-TTL
​USB DFU	USB 设备升级	❌	USB 线
​J-Link	专业开发	✔️	J-Link
​ISP（SPI/I2C）​	特殊应用	❌	适配器

---

​7. 总结

1. ​开发调试 → ​ST-LINK（SWD）​ 或 ​J-Link
2. ​量产/简单烧录 → ​串口（UART）​
3. ​USB 设备升级 → ​USB DFU
4. ​专业调试 → ​J-Link

按照我一直以来的推荐是：​

• ​初学者 → ​ST-LINK + SWD
• ​低成本方案 → ​串口（UART）​
• ​高级开发 → ​J-Link

希望本文能帮助你选择合适的 STM32 烧录方式！🚀
