实验目的

  • 配置实验所需的工程环境
  • 完成基本程序的搭建
  • 创建工程文件，为后续实验做准备

实验内容

安装工具链

  1. 交叉编译工具链

    选用ARM官网的aarch64 11.2版本，并将目录加入到环境变量PATH中。用：

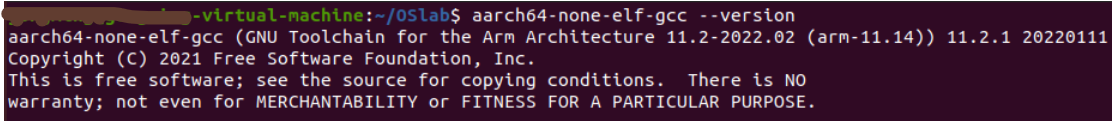

    aarch64-none-elf-gcc --version

    测试是否安装成功：

    image-20241024224215923

交叉编译： 在一种计算机环境中运行的编译程序，能编译出在另外一种环境下运行的代码，我们就称这种编译器支持交叉编译。这个编译过程就叫交叉编译。简单地说，就是在一个平台上生成另一个平台上的可执行代码。要进行交叉编译，我们需要在主机平台上安装对应的交叉编译工具链，然后用这个交叉编译工具链编译我们的源代码，最终生成可在目标平台上运行的代码。在本实验中，我们利用arm-linux-gcc编译器，可编译出针对Linux ARM平台的可执行代码。

  1. QEMU模拟器

    使用：

    sudo apt-get update
sudo apt-get install qemu
sudo apt-get install qemu-system

    安装qemu模拟器，QEMU（Quick EMUlator）是一款功能强大的开源模拟器和虚拟化软件，它能够模拟各种处理器架构，包括x86、ARM、MIPS等。QEMU不仅可以在各种平台上模拟不同的处理器架构，还支持虚拟化技术，使得用户可以在虚拟机中运行操作系统。

    通过：

    qemu-system-x86_64 --version

    检测是否安装成功：

    image-20241024224248013

  2. CMake

​ 使用：

sudo apt-get install cmake

安装CMake，CMake是一个跨平台的编译(Build)工具,可以用简单的语句来描述所有平台的编译过程。CMake能够输出各种各样的makefile或者project文件，能测试编译器所支持的C++特性,类似UNIX下的automake。

通过：

cmake --version

检测是否安装成功：

image-20241024224323650

创建裸机(Bare Metal)程序

由于我们的目标是编写一个操作系统，所以我们需要创建一个独立于操作系统的可执行程序，又称 独立式可执行程序（freestanding executable） 或 裸机程序（bare-metal executable） 。这意味着所有依赖于操作系统的库我们都不能使用。比如 std 中的大部分内容（io, thread, file system, etc.）都需要操作系统的支持，所以这部分内容我们不能使用。

但是，不依赖与操作系统的语言特性还是可以继续使用的。

创建项目

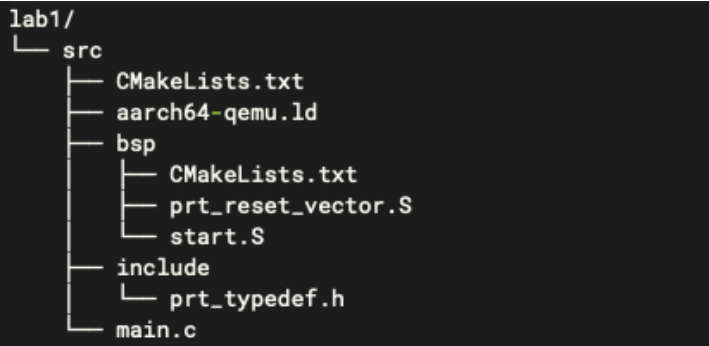

参照UniProton设计项目的目录层次，但为了理解方便，将会进行相应简化。其初始目录结构如下图所示：

image-20240409172817224

  • src :放置包括main.c在内的源代码
  • bsp：包括 CMakeLists.txt 和两个汇编文件 start.S 和 prt_reset_vector.S。
  • include：有 prt_typedef.h 头文件，它是 UniProton 所使用的基本数据类型和结构的定义，如 U8、U16、U32、U64等。

下面是各文件的作用：

  • main.c

    #include "prt_typedef.h"

#define UART_REG_WRITE(value, addr)  (*(volatile U32 *)((uintptr_t)addr) = (U32)value)

S32 main(void)
{
    char out_str[] = "AArch64 Bare Metal";

    int length = sizeof(out_str) / sizeof(out_str[0]);

    // 逐个输出字符
    for (int i = 0; i < length - 1; i++) {
        UART_REG_WRITE(out_str[i], 0x9000000);
    }
}

    main 函数的主要功能（L12-L13）是把 out_str 中的字符通过宏 UART_REG_WRITE 逐个写入地址为 0x9000000 的地方。

  • prt_typedef.h

    UniProton 所使用的基本数据类型和结构的定义，如 U8、U16、U32、U64等。

  • start.s

     .global   OsEnterMain
    .extern __os_sys_sp_end

    .type     start, function
    .section  .text.bspinit, "ax"
    .balign   4

    .global OsElxState
    .type   OsElxState, @function
OsElxState:
    MRS    x6, CurrentEL // 把系统寄存器 CurrentEL 的值读入到通用寄存器 x6 中
    MOV    x2, #0x4 // CurrentEL EL1： bits [3:2] = 0b01
    CMP    w6, w2

    BEQ Start // 若 CurrentEl 为 EL1 级别，跳转到 Start 处执行，否则死循环。

OsEl2Entry:
    B OsEl2Entry

Start:
    LDR    x1, =__os_sys_sp_end // 符号在ld文件中定义
    BIC    sp, x1, #0xf // 设置栈指针

    B      OsEnterMain

OsEnterReset:
    B      OsEnterReset

    用于操作系统的启动代码，主要功能是初始化一些系统寄存器和设置栈指针，然后跳转到 OsEnterMain 函数执行。

  • prt_reset_vector.S

    DAIF_MASK = 0x1C0       // disable SError Abort, IRQ, FIQ

    .global  OsVectorTable
    .global  OsEnterMain

    .section .text.startup, "ax"
OsEnterMain:
    BL      main

    MOV     x2, DAIF_MASK // bits [9:6] disable SError Abort, IRQ, FIQ
    MSR     DAIF, x2 // 把通用寄存器 x2 的值写入系统寄存器 DAIF 中

EXITLOOP:
    B EXITLOOP

    它的作用是启动操作系统，总的来说，这段汇编代码的功能是调用 main 函数，然后设置 DAIF 寄存器以屏蔽SError Abort、IRQ和FIQ（因为中断处理尚未设置），最后进入一个无限循环。

  • aarch64-qemu.ld(仅展示部分)

    ENTRY(__text_start)

_stack_size = 0x10000;
_heap_size = 0x10000;

MEMORY
{
    IMU_SRAM (rwx) : ORIGIN = 0x40000000, LENGTH = 0x800000 /* 内存区域 */
    MMU_MEM (rwx) : ORIGIN = 0x40800000, LENGTH = 0x800000 /* 内存区域 */
}

SECTIONS
{
    text_start = .;
    .start_bspinit :
    {
        __text_start = .; /* __text_start 指向当前位置， "." 表示当前位置 */
        KEEP(*(.text.bspinit))
    } > IMU_SRAM

    ... ... ...

    .heap (NOLOAD) :
    {
        . = ALIGN(8);
        PROVIDE (__HEAP_INIT = .);
        . = . + _heap_size; /* 堆空间 */
        . = ALIGN(8);
        PROVIDE (__HEAP_END = .);
    } > IMU_SRAM

    .stack (NOLOAD) :
    {
        . = ALIGN(8);
        PROVIDE (__os_sys_sp_start = .);
        . = . + _stack_size; /* 栈空间 */
        . = ALIGN(8);
        PROVIDE (__os_sys_sp_end = .);
    } > IMU_SRAM
    end = .;

    ... ... ...
}

    该文件为连接脚本，链接脚本主要的工作就是告诉链接器如何将各个目标文件、库中的段进行组织，生成输出文件，该输出文件可以是动态库、可执行文件，大部分的链接脚本都只做这个事，因此链接并不算是一个很难理解的过程。

    通常每个输入文件中都存在多个段，每个段的描述信息被单独保存在段表中，而段的信息单独保存，链接器通过分析段表中的内容，获取段相应的信息，比如段的读写属性、size、文件内偏移。

    链接过程之后生成可加载的输出文件，通常是可执行文件，对于输出文件而言，内容是以 segment 的形式进行组织的，组织的依据是根据各个段的读写属性来确定的，对于代码部分通常是 读+执行 的权限，对于数据通常是 读+写 的属性，相同属性的段被组织在一起，最终在执行时被加载到内存中。

    在给出的部分中，

    • ENTRY(__text_start): 定义程序的入口点为 __text_start，

    • MEMORY: 定义了程序的内存布局，比如IMU_SRAM (rwx) : ORIGIN = 0x40000000, LENGTH = 0x800000: 定义了一个名为 IMU_SRAM 的内存区域，起始地址为 0x40000000，长度为 0x800000 字节。

    • SECTIONS: 定义了不同段（sections）在内存中的放置方式，比如start_bspinit: 开始了一个名为 .start_bspinit 的段；heap (NOLOAD): 定义了一个 heap 段，但不会加载到内存中；stack (NOLOAD): 定义了一个 stack 段，同样不会加载到内存中。

    这个链接脚本的作用是定义了程序在内存中的布局，指导链接器将不同的段放置到不同的内存区域，并定义了程序的入口点和一些符号，以便在程序中引用。

工程构建

  1. src下的CMakeList.txt

    cmake_minimum_required(VERSION 3.12)

set(CMAKE_SYSTEM_NAME "Generic") # 目标系统(baremental)：  cmake/tool_chain/uniproton_tool_chain_gcc_arm64.cmake 写的是Linux
set(CMAKE_SYSTEM_PROCESSOR "aarch64") # 目标系统CPU

set(TOOLCHAIN_PATH "/home/aarch64-none-elf") # 修改为交叉工具链实际所在目录 build.py config.xml中定义
set(CMAKE_C_COMPILER ${TOOLCHAIN_PATH}/bin/aarch64-none-elf-gcc)
set(CMAKE_CXX_COMPILER ${TOOLCHAIN_PATH}/bin/aarch64-none-elf-g++)
set(CMAKE_ASM_COMPILER ${TOOLCHAIN_PATH}/bin/aarch64-none-elf-gcc)
set(CMAKE_LINKER ${TOOLCHAIN_PATH}/bin/aarch64-none-elf-ld)

# 定义编译和链接等选项
set(CC_OPTION "-Os   -Wformat-signedness    -Wl,--build-id=none   -fno-PIE -fno-PIE --specs=nosys.specs -fno-builtin -fno-dwarf2-cfi-asm -fomit-frame-pointer -fzero-initialized-in-bss -fdollars-in-identifiers -ffunction-sections -fdata-sections -fno-aggressive-loop-optimizations -fno-optimize-strlen -fno-schedule-insns -fno-inline-small-functions -fno-inline-functions-called-once -fno-strict-aliasing -finline-limit=20  -mlittle-endian -nostartfiles -funwind-tables")
set(AS_OPTION "-Os   -Wformat-signedness    -Wl,--build-id=none   -fno-PIE -fno-PIE --specs=nosys.specs -fno-builtin -fno-dwarf2-cfi-asm -fomit-frame-pointer -fzero-initialized-in-bss -fdollars-in-identifiers -ffunction-sections -fdata-sections -fno-aggressive-loop-optimizations -fno-optimize-strlen -fno-schedule-insns -fno-inline-small-functions -fno-inline-functions-called-once -fno-strict-aliasing -finline-limit=20  -mlittle-endian -nostartfiles -funwind-tables")
set(LD_OPTION " ")
set(CMAKE_C_FLAGS "${CC_OPTION} ")
set(CMAKE_ASM_FLAGS "${AS_OPTION} ")
set(CMAKE_LINK_FLAGS "${LD_OPTION} -T ${CMAKE_CURRENT_SOURCE_DIR}/aarch64-qemu.ld") # 指定链接脚本
set(CMAKE_EXE_LINKER_FLAGS "${LD_OPTION} -T ${CMAKE_CURRENT_SOURCE_DIR}/aarch64-qemu.ld") # 指定链接脚本
set (CMAKE_C_LINK_FLAGS " ")
set (CMAKE_CXX_LINK_FLAGS " ")

set(HOME_PATH ${CMAKE_CURRENT_SOURCE_DIR})

set(APP "miniEuler") # APP变量，后面会用到 ${APP}
project(${APP} LANGUAGES C ASM) # 工程名及所用语言
set(CMAKE_BUILD_TYPE Debug) # 生成 Debug 版本

include_directories( # include 目录
    ${CMAKE_CURRENT_SOURCE_DIR}/include
    ${CMAKE_CURRENT_SOURCE_DIR}/bsp
)

add_subdirectory(bsp) # 包含子文件夹的内容

list(APPEND OBJS $<TARGET_OBJECTS:bsp>)
add_executable(${APP} main.c ${OBJS}) # 可执行文件

    这段 CMakeLists.txt 文件用于配置 CMake 项目的构建过程，它描述了项目的目标系统、工具链路径、编译选项、链接选项以及源代码组织等内容。比如：

    • set(CMAKE_SYSTEM_NAME "Generic"): 设置了目标系统为 “Generic”，表示目标系统为裸机环境而非特定的操作系统；

    • set(TOOLCHAIN_PATH "/home/aarch64-none-elf"): 设置了交叉编译工具链的安装路径;

    • CC_OPTION定义了 C 编译选项，AS_OPTION定义了汇编编译选项，这两个定义包含了一系列的编译选项，例如优化级别、警告级别、调试信息等。这些选项会在编译过程中传递给相应的编译器。

    • LD_OPTION定义了链接器选项，在这个文件中，LD_OPTION 被设置为空，即没有额外的链接选项。然而，实际项目中可能会根据需要添加一些链接选项，例如链接脚本、库路径等。

    • include_directories(): 这个函数用于指定包含目录，即告诉编译器在哪里搜索头文件。

    • add_subdirectory(bsp): 这个函数用于包含子目录。在这个文件中，将 bsp 子目录包含进来，该子目录中包含了 BSP相关的代码。

    • add_executable(${APP} main.c ${OBJS}): 这个函数用于定义可执行文件。在这个文件中，使用了 add_executable() 函数定义了一个名为 ${APP} 的可执行文件，该可执行文件由 main.c 和 OBJS（BSP 相关的目标文件）组成。

  2. src/bsp下的CMakeLists.txt

    set(SRCS start.S prt_reset_vector.S )
add_library(bsp OBJECT ${SRCS})  # OBJECT类型只编译生成.o目标文件，但不实际链接成库

    这段代码的作用是将 start.S 和 prt_reset_vector.S 这两个汇编源文件编译成目标文件（.o 文件），但不将它们链接成一个库文件。

编译运行

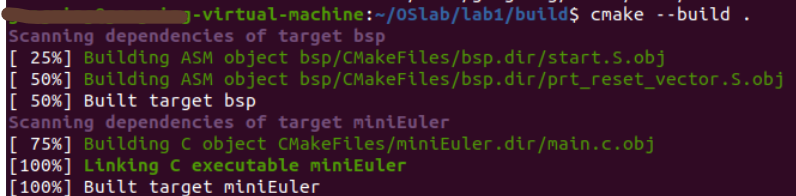

  • 编译

首先在项目目录 lab1 下创建 build 目录用于编译生成，然后进入 build 目录执行：

cmake ../src
cmake --build .

image-20241024224508279

  • 运行

在项目目录 lab1 下执行：

qemu-system-aarch64 -machine virt -m 1024M -cpu cortex-a53 -nographic -kernel build/miniEuler  -s

image-20241024224440048

调试支持

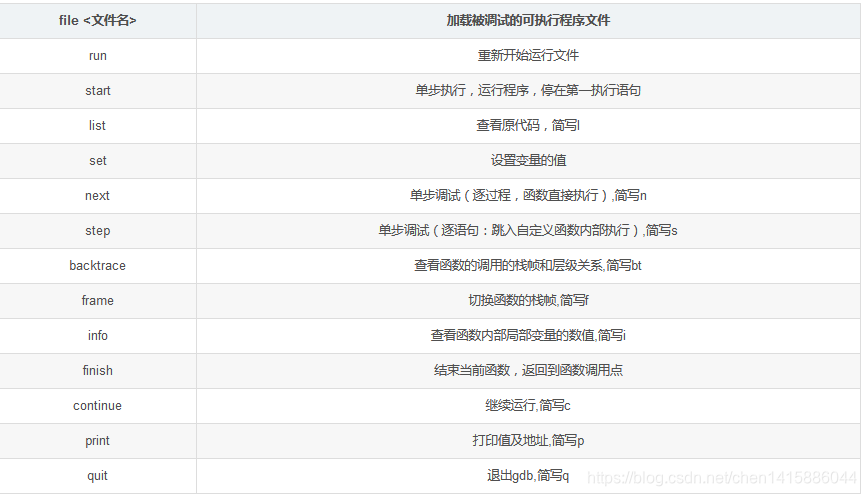

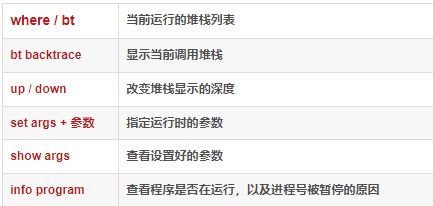

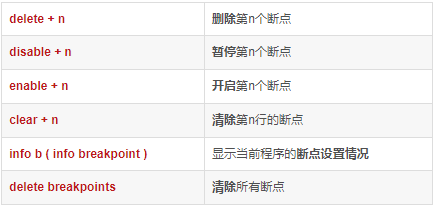

GDB简单调试方法

通过QEMU运行程序并启动调试服务器，默认端口1234：

qemu-system-aarch64 -machine virt,gic-version=2 -m 1024M -cpu cortex-a53 -nographic -kernel build/miniEuler  -s -S

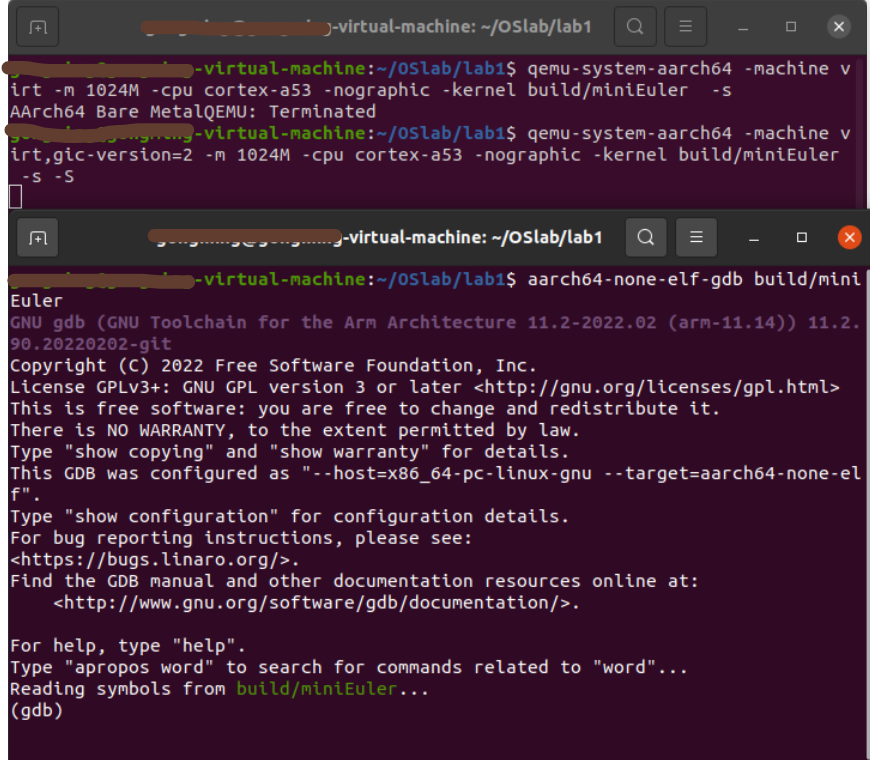

启动调试客户端:

aarch64-none-elf-gdb build/miniEuler

image-20241024224636661

注意此时要同时打开两个终端！

设置调试参数，开始调试：

(gdb) target remote localhost:1234
(gdb) disassemble
(gdb) n

image-20241024224716405

将调试集成到vscode

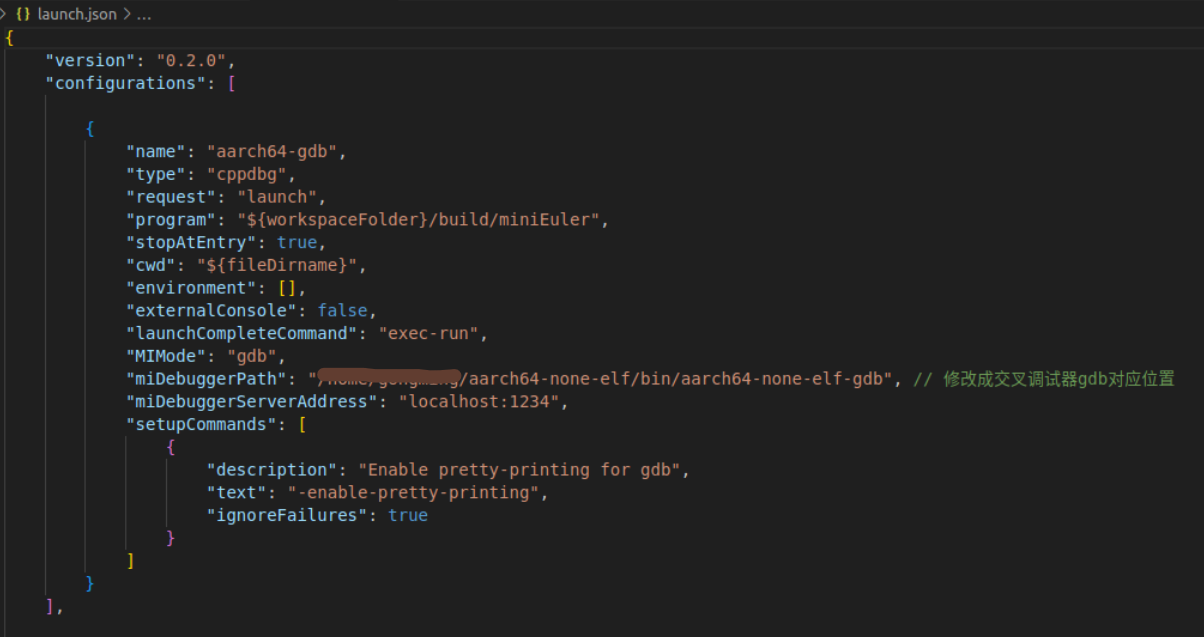

打开 main.c 文件，点击 vscode左侧的运行和调试按钮，弹出对话框选择创建 launch.json文件，增加如下配置：

image-20241024224814912

在左边面板顶部选择刚添加的 aarch64-gdb 选项，点击旁边的绿色 开始调试（F5） 按钮开始调试:

image-20241024224747093

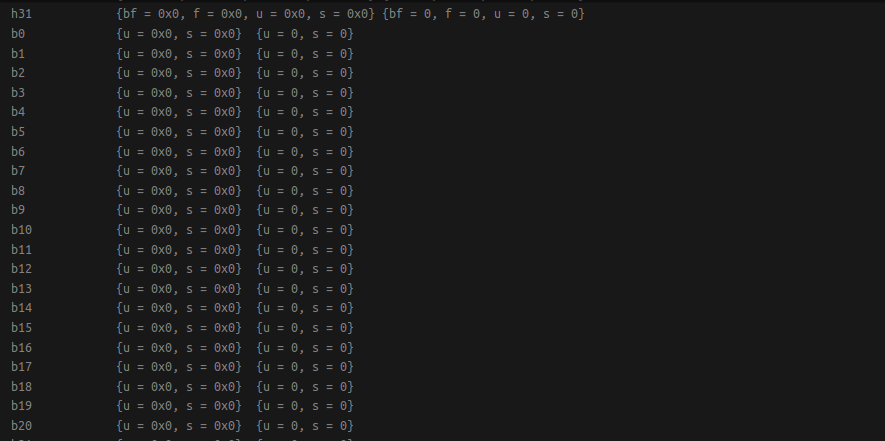

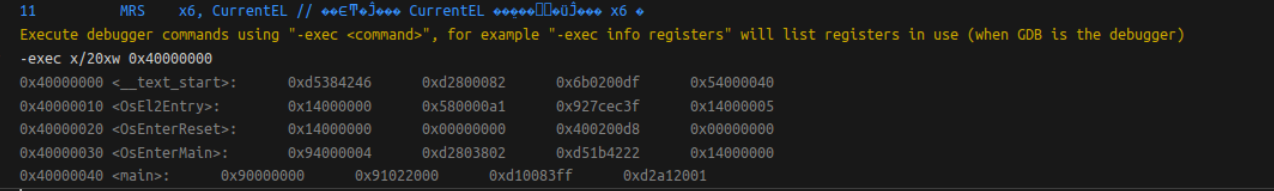

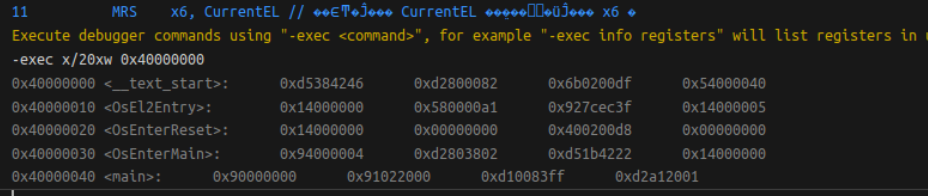

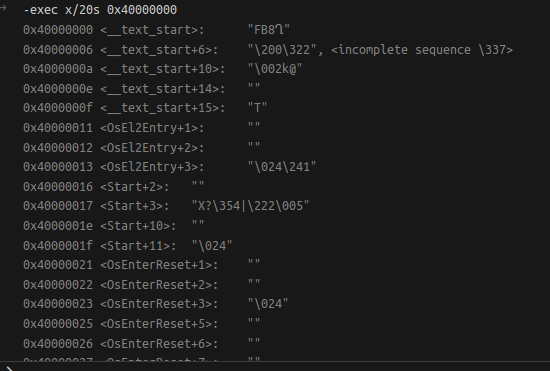

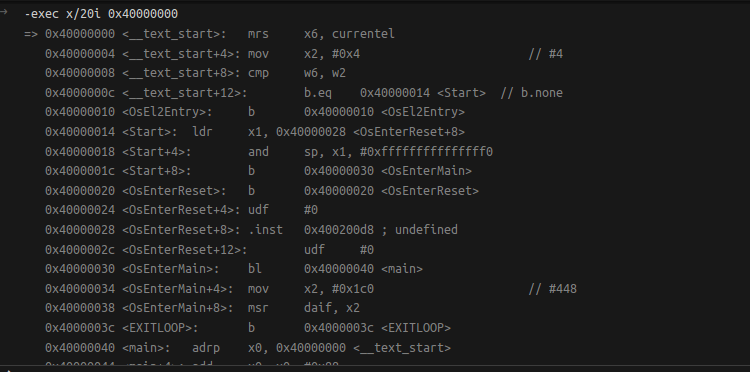

在调试时，可以在调试控制台执行gdb命令，如：

image-20241024224838349

image-20240409203021644

image-20240409203050757

​

自动化脚本

之后编译及运行程序只需要执行：

sh makeMiniEuler.sh
sh runMiniEuler.sh

作业

  1. 商业操作系统都有复杂的构建系统，试简要分析 UniProton 的构建系统。（提示：UniProton 通过在根目录下执行 python build.py m4 （m4是指目标平台，还有如hi3093等）进行构建，所以构建系统的分析可从 build.py 入手进行。）

    在网上找到了build.py文件，接下来进行分段分析：

    import os
import sys
import time
import shutil
import subprocess
import platform
from sys import argv
UniProton_home = os.path.dirname(os.path.abspath(__file__))
sys.path.insert(0, "%s/cmake/common/build_auxiliary_script"%UniProton_home)
from make_buildef import make_buildef
sys.path.insert(0, "%s/build/uniproton_ci_lib"%UniProton_home)
import globle
from logs import BuilderNolog, log_msg
from get_config_info import *

    这段是导入模块，脚本开始时导入了一些标准库和自定义的模块，包括os、sys、time等标准库，例如：

    • import os: 导入了名为 os 的模块，用于与操作系统进行交互。
    • import time: 导入了名为 time 的模块，用于处理时间相关的功能。
    • from make_buildef import make_buildef: 导入了自定义的 make_buildef 函数，这个函数可能用于构建相关的定义文件。

    class Compile:

      # 根据makechoice获取config的配置的环境，compile_mode， lib_type,
  def get_config(self, cpu_type, cpu_plat):
      self.compile_mode = get_compile_mode()
      self.lib_type, self.plam_type, self.hcc_path, self.kconf_dir, self.system, self.core = get_cpu_info(cpu_type, cpu_plat, self.build_machine_platform)
      if not self.compile_mode and self.lib_type and self.plam_type and self.hcc_path and self.kconf_dir:
          log_msg('error', 'load config.xml env error')
          sys.exit(0)
      self.config_file_path = '%s/build/uniproton_config/config_%s'%(self.home_path, self.kconf_dir)

      self.objcopy_path = self.hcc_path

  def setCmdEnv(self):
      self.build_time_tag = time.strftime('%Y-%m-%d_%H:%M:00')
      self.log_dir = '%s/logs/%s' % (self.build_dir, self.cpu_type)
      self.log_file = '%s.log' % self.kconf_dir

  def SetCMakeEnviron(self):
      os.environ["CPU_TYPE"] = self.cpu_type
      os.environ["PLAM_TYPE"] = self.plam_type
      os.environ["LIB_TYPE"] = self.lib_type
      os.environ["COMPILE_OPTION"] = self.compile_option
      os.environ["HCC_PATH"] = self.hcc_path
      os.environ["UNIPROTON_PACKING_PATH"] = self.UniProton_packing_path
      os.environ["CONFIG_FILE_PATH"] = self.config_file_path
      os.environ["LIB_RUN_TYPE"] = self.lib_run_type
      os.environ["HOME_PATH"] = self.home_path
      os.environ["COMPILE_MODE"] = self.compile_mode
      os.environ["BUILD_MACHINE_PLATFORM"] = self.build_machine_platform
      os.environ["SYSTEM"] = self.system
      os.environ["CORE"] = self.core
      os.environ["OBJCOPY_PATH"] = self.objcopy_path
      os.environ['PATH'] = '%s:%s' % (self.hcc_path, os.getenv('PATH'))

  # 环境准备，准备执行cmake，make，makebuildfile，CmakeList需要的环境
  # 每次compile之前请调用该函数
  def prepare_env(self, cpu_type, choice):
      # makebuildfile需要的环境kconf_dir
      # cmake需要的环境cmake_env_path，home_path（cmakelist所在的路径）,home_path,
      # make cmd拼接需要的环境：home_path,UniProton_make_jx,log_dir,log_file，build_time_tag， UniProton_make_jx

      #根据cpu_type, choice从config文件中获取并初始化初始化hcc_path， plam_type, kconf_dir
      #根据输入分支获取
      #从编译镜像环境获取
      self.get_config(cpu_type, choice)
      self.setCmdEnv()
      self.SetCMakeEnviron()

  #获取编译环境是arm64还是x86，用户不感知，并将其写入环境变量。
  def getOsPlatform(self):
      self.cmake_env_path = get_tool_info('cmake', 'tool_path')

      if platform.uname()[-1] == 'aarch64':
          self.build_machine_platform = 'arm64'
      else:
          self.build_machine_platform = 'x86'

  # 获取当前编译的路径信息，配置文件信息，编译选项信息
  def __init__(self, cpu_type: str, make_option="normal", lib_run_type="FPGA", choice="ALL", make_phase="ALL",
               UniProton_packing_path=""):
      # 当前路径信息
      self.system = ""
      self.objcopy_path = ""
      self.builder = None
      self.compile_mode = ""
      self.core = ""
      self.plam_type = ""
      self.kconf_dir = ""
      self.build_tmp_dir = ""
      self.log_dir = ""
      self.lib_type = ""
      self.hcc_path = ""
      self.log_file = ""
      self.config_file_path = ""
      self.build_time_tag = ""
      self.build_dir = globle.build_dir
      self.home_path = globle.home_path
      self.kbuild_path = globle.kbuild_path
      # 当前选项信息
      self.cpu_type = cpu_type
      self.compile_option = make_option
      self.lib_run_type = lib_run_type
      self.make_choice = choice.lower()
      self.make_phase = make_phase
      self.UniProton_packing_path = UniProton_packing_path if make_phase == "CREATE_CMAKE_FILE" else '%s/output'%self.home_path
      self.UniProton_binary_dir = os.getenv('RPROTON_BINARY_DIR')
      self.UniProton_install_file_option = os.getenv('RPROTON_INSTALL_FILE_OPTION')
      self.UniProton_make_jx = 'VERBOSE=1' if self.UniProton_install_file_option == 'SUPER_BUILD' else 'VERBOSE=1 -j' + str(os.cpu_count())
      # 当前编译平台信息
      self.getOsPlatform()

这一段定义了一个名为 Compile 的类，该类封装了一系列与编译相关的方法。这些方法包括获取配置信息、设置环境变量、准备环境、判断编译平台等。这些方法在后续的构建过程中会被调用，用于配置和准备构建所需的环境和参数。比如：

  • setCmdEnv(self) 函数的作用是设置编译过程中所需的环境变量。
  • SetCMakeEnviron(self) 函数的作用是设置与 CMake 相关的环境变量。
  • __init__ 函数用于初始化 Compile 类的实例对象，在创建对象时设置了对象的一些初始状态，以便后续的编译过程中使用。
#调用cmake生成Makefile文件，需要
    def CMake(self):
        if self.UniProton_binary_dir:
            self.build_tmp_dir = '%s/output/tmp/%s' % (self.UniProton_binary_dir, self.kconf_dir)
        else:
            self.build_tmp_dir = '%s/output/tmp/%s' % (self.build_dir, self.kconf_dir)
        os.environ['BUILD_TMP_DIR'] = self.build_tmp_dir

        if not os.path.exists(self.build_tmp_dir):
            os.makedirs(self.build_tmp_dir)
        if not os.path.exists(self.log_dir):
            os.makedirs(self.log_dir)

        log_msg('info', 'BUILD_TIME_TAG %s' % self.build_time_tag)
        self.builder = BuilderNolog(os.path.join(self.log_dir, self.log_file))
        if self.make_phase in ['CREATE_CMAKE_FILE', 'ALL']:
            real_path = os.path.realpath(self.build_tmp_dir)
            if os.path.exists(real_path):
                shutil.rmtree(real_path)
            os.makedirs(self.build_tmp_dir)
            #拼接cmake命令
            if self.compile_option == 'fortify':
                cmd = '%s/cmake %s -DCMAKE_TOOLCHAIN_FILE=%s/cmake/tool_chain/uniproton_tool_chain.cmake ' \
                      '-DCMAKE_C_COMPILER_LAUNCHER="sourceanalyzer;-b;%sproject" ' \
                      '-DCMAKE_INSTALL_PREFIX=%s &> %s/%s' % (
                self.cmake_env_path, self.home_path, self.home_path, self.cpu_type,
                self.UniProton_packing_path, self.log_dir, self.log_file)
            elif self.compile_option == 'hllt':
                cmd = '%s/cmake %s -DCMAKE_TOOLCHAIN_FILE=%s/cmake/tool_chain/uniproton_tool_chain.cmake ' \
                      '-DCMAKE_C_COMPILER_LAUNCHER="lltwrapper" -DCMAKE_INSTALL_PREFIX=%s &> %s/%s' % (
                self.cmake_env_path, self.home_path, self.home_path, self.UniProton_packing_path, self.log_dir, self.log_file)
            else:
                cmd = '%s/cmake %s -DCMAKE_TOOLCHAIN_FILE=%s/cmake/tool_chain/uniproton_tool_chain.cmake ' \
                      '-DCMAKE_INSTALL_PREFIX=%s &> %s/%s' % (
                self.cmake_env_path, self.home_path, self.home_path, self.UniProton_packing_path, self.log_dir, self.log_file)
            #执行cmake命令
            if self.builder.run(cmd, cwd=self.build_tmp_dir, env=None):
                log_msg('error', 'generate makefile failed!')
                return False

        log_msg('info', 'generate makefile succeed.')
        return True

    def UniProton_clean(self):
        for foldername,subfoldernames,filenames in os.walk(self.build_dir):
            for subfoldername in subfoldernames:
                if subfoldername in ['logs','output','__pycache__']:
                    folder_path = os.path.join(foldername,subfoldername)
                    shutil.rmtree(os.path.relpath(folder_path))
            for filename in filenames:
                if filename == 'prt_buildef.h':
                    file_dir = os.path.join(foldername,filename)
                    os.remove(os.path.relpath(file_dir))
        if os.path.exists('%s/cmake/common/build_auxiliary_script/__pycache__'%self.home_path):
            shutil.rmtree('%s/cmake/common/build_auxiliary_script/__pycache__'%self.home_path)
        if os.path.exists('%s/output'%self.home_path):
            shutil.rmtree('%s/output'%self.home_path)
        if os.path.exists('%s/tools/SRE/x86-win32/sp_makepatch/makepatch'%self.home_path):
            os.remove('%s/tools/SRE/x86-win32/sp_makepatch/makepatch'%self.home_path)
        if os.path.exists('%s/build/prepare/__pycache__'%self.home_path):
            shutil.rmtree('%s/build/prepare/__pycache__'%self.home_path)
        return True


    def make(self):
        if self.make_phase in ['EXECUTING_MAKE', 'ALL']:
            self.builder.run('make clean', cwd=self.build_tmp_dir, env=None)
            tmp = sys.argv
            if self.builder.run(
                    'make all %s &>> %s/%s' % (
                    self.UniProton_make_jx, self.log_dir, self.log_file), cwd=self.build_tmp_dir, env=None):
                log_msg('error', 'make %s %s  failed!' % (self.cpu_type, self.plam_type))
                return False
            sys.argv = tmp
            if self.compile_option in ['normal', 'coverity', 'single']:
                if self.builder.run('make install %s &>> %s/%s' % (self.UniProton_make_jx, self.log_dir, self.log_file), cwd=self.build_tmp_dir, env=None):
                    log_msg('error', 'make install failed!')
                    return False
            if os.path.exists('%s/%s' % (self.log_dir, self.log_file)):
                self.builder.log_format()

        log_msg('info', 'make %s %s succeed.' % (self.cpu_type, self.plam_type))
        return True

    def SdkCompaile(self)->bool:
        # 判断该环境中是否需要编译
        if self.hcc_path == 'None':
            return True

        self.MakeBuildef()
        if self.CMake() and self.make():
            log_msg('info', 'make %s %s lib succeed!' % (self.cpu_type, self.make_choice))
            return True
        else:
            log_msg('info', 'make %s %s lib failed!' % (self.cpu_type, self.make_choice))
            return False

    # 对外函数，调用后根据类初始化时的值进行编译
    def UniProtonCompile(self):
        #清除UniProton缓存
        if self.cpu_type == 'clean':
            log_msg('info', 'UniProton clean')
            return self.UniProton_clean()
        # 根据cpu的编译平台配置相应的编译环境。
        if self.make_choice == "all":
            for make_choice in globle.cpu_plat[self.cpu_type]:
                self.prepare_env(self.cpu_type, make_choice)
                if not self.SdkCompaile():
                    return False
        else:
            self.prepare_env(self.cpu_type, self.make_choice)
            if not self.SdkCompaile():
                return False
        return True

    def MakeBuildef(self):

        if not make_buildef(globle.home_path,self.kconf_dir,"CREATE"):
            sys.exit(1)
        log_msg('info', 'make_buildef_file.sh %s successfully.' % self.kconf_dir)

这一段定义了一些编译相关的方法，包括执行 CMake、清理构建环境、执行 Make、编译 UniProton、生成构建定义文件等。这些方法会被 Compile 类的实例对象调用，用于执行实际的编译任务。比如：

  • CMake(self) 方法的作用是启动 CMake 工具来生成项目的构建文件，为后续的编译过程做准备。
  • UniProton_clean(self) 方法的作用是清理 UniProton 项目的构建环境，即删除之前生成的临时文件、日志文件和构建产物，以便进行全新的编译。
  • MakeBuildef(self) 方法的作用是生成构建定义文件（builddef 文件）。
# argv[1]: cpu_plat 表示要编译的平台：
# argv[2]: compile_option 控制编译选项，调用不同的cmake参数，目前只有normal coverity hllt fortify single(是否编译安全c，组件化独立构建需求)
# argv[3]: lib_run_type lib库要跑的平台 faga sim等
# argv[4]: make_choice
# argv[5]: make_phase 全量构建选项
# argv[6]: UniProton_packing_path lib库的安装位置
if __name__ == "__main__":
    default_para = ("all", "normal", "FPGA", "ALL", "ALL", "")
    if len(argv) == 1:
        para = [default_para[i] for i in range(0, len(default_para))]
    else:
        para = [argv[i+1] if i < len(argv) - 1 else default_para[i] for i in range(0,len(default_para))]

    cur_cpu_type = para[0].lower()
    cur_compile_option = para[1].lower()
    cur_lib_run_type = para[2]
    cur_make_choice = para[3]
    cur_make_phase = para[4]
    cur_UniProton_packing_path = para[5]
    for plat in globle.cpus_[cur_cpu_type]:
        UniProton_build = Compile(plat, cur_compile_option, cur_lib_run_type, cur_make_choice, cur_make_phase, cur_UniProton_packing_path)
        if not UniProton_build.UniProtonCompile():
            sys.exit(1)
    sys.exit(0)

这一段是程序的入口，它根据命令行参数调用 Compile 类进行编译。根据命令行参数解析出编译的相关参数，然后根据这些参数创建 Compile 类的实例对象，并调用 UniProtonCompile 方法进行编译。

  1. 学习如何调试项目。

​ 以.c文件为例。

  1. 向编译器（如gcc 或 g++） 添加-g选项来实现，生成带有调试信息的可执行文件（gcc -g program.c -o program）

  2. 启动gdb （gdb program）


  3. 设置断点，当执行运行到这时，gdb会暂停执行（break main）

  4. 使用r命令运行程序，程序会在你设置的第一个断点处暂停

  5. 单步执行： 使用n命令执行下一行代码

  6. x指令可以用来查看内存的值，p指令可以用来查看变量的值，bt指令用来查看堆栈信息

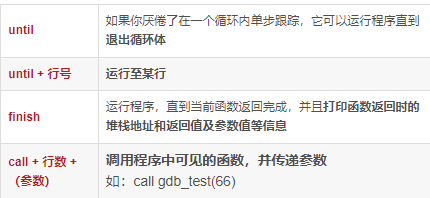

  7. 一些其他命令

    • 运行命令

    image-20240422213455388

    • 断点

    image-20240422213519545

    • 运行信息

    image-20240422213538821

  8. 使用q指令退出调试

​

在vscode上调试：

  • 查看指定地址的内存内容。在调试控制台执行 -exec x/20xw 0x40000000 即可，其中 x表示查看命令，20表示查看数量，x表示格式，可选格式包括 Format letters are o(octal), x(hex), d(decimal), u(unsigned decimal),t(binary), f(float), a(address), i(instruction), c(char) and s(string).Size letters are b(byte), h(halfword), w(word), g(giant, 8 bytes).，最后的 w表示字宽，b表示单字节，h表示双字节，w表示四字节，g表示八字节。还可以是指令：-exec x/20i 0x40000000; 字符串：-exec x/20s 0x40000000

image-20241024224927219

  • 显示所有寄存器。-exec info all-registers

image-20240428231618462

  • 查看寄存器内容。-exec p/x $pc

image-20240428231641005

  • 修改寄存器内容。-exec set $x24 = 0x5

image-20240428231709224

  • 修改指定内存位置的内容。-exec set {int}0x4000000 = 0x1 或者 -exec set *((int *) 0x4000000) = 0x1

image-20240428231733858

  • 修改指定MMIO 寄存器的内容。 -exec set *((volatile int *) 0x08010004) = 0x1
  • image-20240428231755606
  • 退出调试 -exec q
# linux # ubuntu
Logo
2048 AI社区

有“AI”的1024 = 2048，欢迎大家加入2048 AI社区

更多推荐

cover

C语言：数据的存储

avatar 2048 AI社区
cover

Ubuntu修改Swap交换空间大小

avatar 2048 AI社区
cover

中概股崛起背后：全球资金抢滩中国资产

avatar 2048 AI社区
