1.打开智能PDF

2.选择.pcbDoc文件

不要勾选导出原材料的BOM表

3.选择输出顶层丝印还是底层丝印

输出顶层丝印就只留Top Overlay和Mechanical 1,然后点击确定

颜色模式选择单色，继续Next

点击Finish完成输出位号图

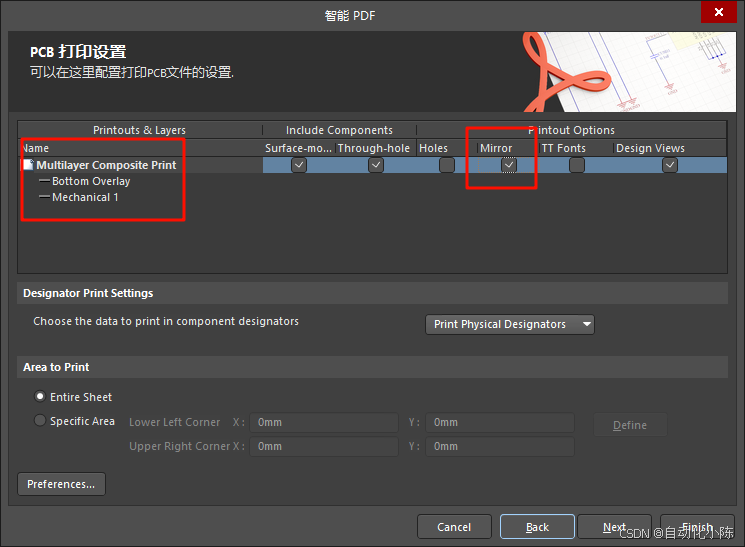

底层丝印同上，但是需要勾选Mirror

最后就得到了位号图/丝印图。
