一、具体步骤

  1. 首先我们通常拿到的是结构的dwg文件

  2. 安装 CAD文件转换器(Teigha File Converter)
    地址安排https://www.cr173.com/soft/101010.html

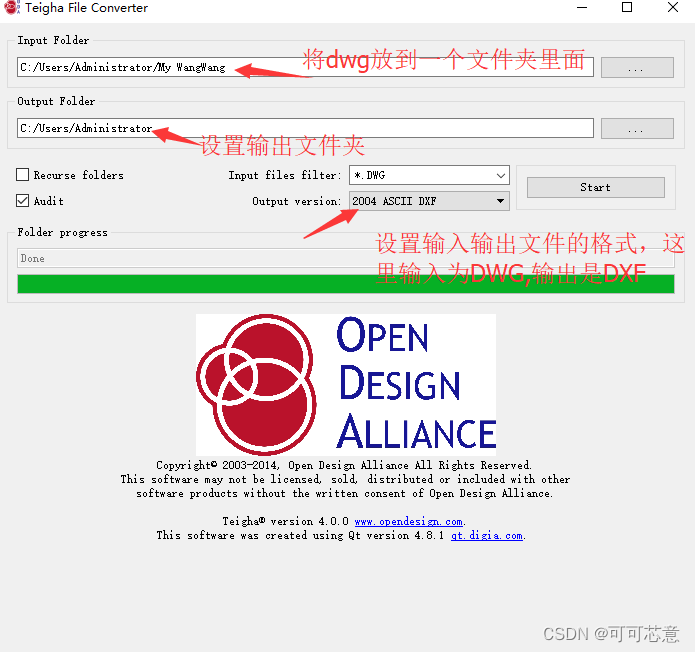

  3. 设置输入/输出文件夹，输入/输出文件格式
    在这里插入图片描述

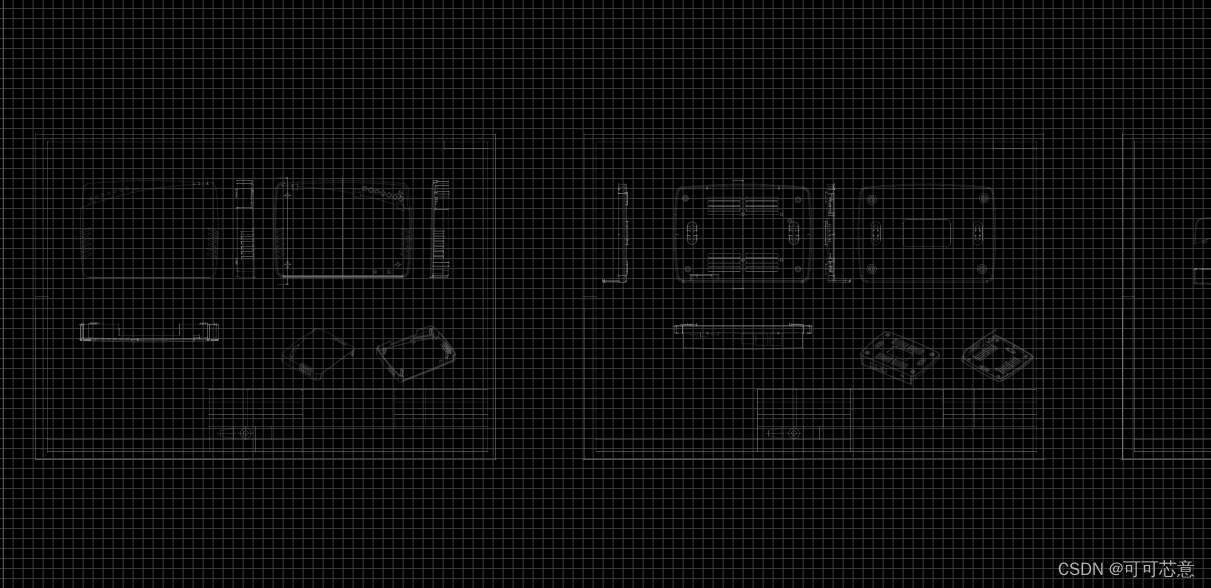

  4. 获取到对应的DXF文件
    在这里插入图片描述

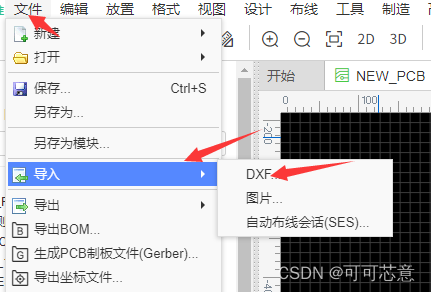

  5. 立创EDA在PCB界面，文件–>导入—> DXF
    在这里插入图片描述

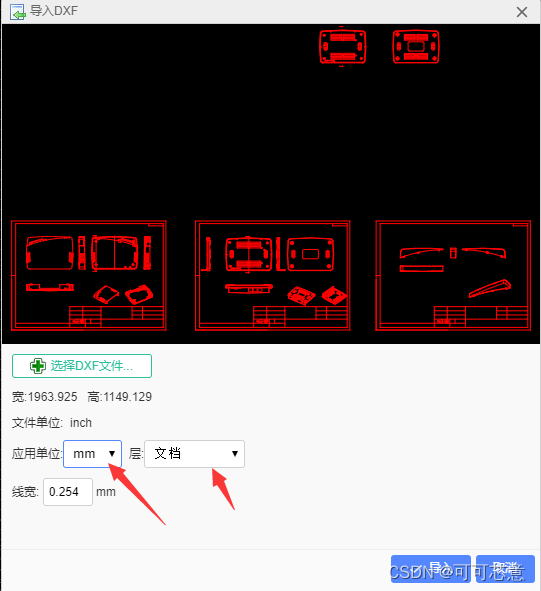

  6. 选择宽度格式为 mm，和放置的层，我这里选择放文档层
    在这里插入图片描述

  7. 完工
    在这里插入图片描述
