OSPF协议原理

OSPF（Open Shortest Path First）是一种使用链路状态路由算法的内部网关协议，广泛应用于大型企业网络。它基于Dijkstra算法，通过构建一个路由器之间的完整拓扑来计算最短路径。OSPF的主要特点包括快速收敛&]、[&无路由环路、支持VLSM（Variable Length Subnet Masking）和CIDR（Classless Inter-Domain Routing），以及能够在自治系统内划分多个路由区域。

OSPF工作原理

OSPF的工作过程涉及以下几个关键步骤：

1. 邻居发现：路由器通过发送Hello报文来发现其他使用OSPF的路由器，并建立邻居关系。

2. 链路状态通告（LSA）：每个路由器会广播自己连接的链路状态，这些信息被封装在LSA中。

3. 构建链路状态数据库（LSDB）：路由器收集所有LSA信息，构建一个全局的拓扑数据库。

4. 运行SPF算法：每个路由器使用LSDB运行SPF算法，计算到达网络中每个子网的最短路径。

5. 建立路由表：根据SPF算法的结果，路由器建立路由表，用于数据包的转发。

OSPF区域和路由器类型

为了提高网络的可扩展性和管理性，OSPF允许将网络划分为多个区域：

• 骨干区域（Area 0）：所有其他区域都必须直接或通过虚拟链接与骨干区域相连。

• 非骨干区域：可以是标准区域、末梢区域（Stub）、完全末梢区域（Totally Stub）或NSSA（Not So Stubby Area）。

OSPF中的路由器可以分为以下几种类型：

• 内部路由器（IR）：仅在单个区域内运行OSPF。

• 区域边界路由器（ABR）：连接两个或多个区域，负责区域间路由信息的传播。

• 自治系统边界路由器（ASBR）：连接OSPF自治系统和其他外部网络，负责外部路由信息的引入。

实验目的：

掌握OSPF的基本配置

观察并理解DR/BDR的选举过程

掌握OSPF接口开销的修改方法

理解OSPF被动接口的作用

掌握OSPF认证功能的配置

1：下面我们开始基础实验：

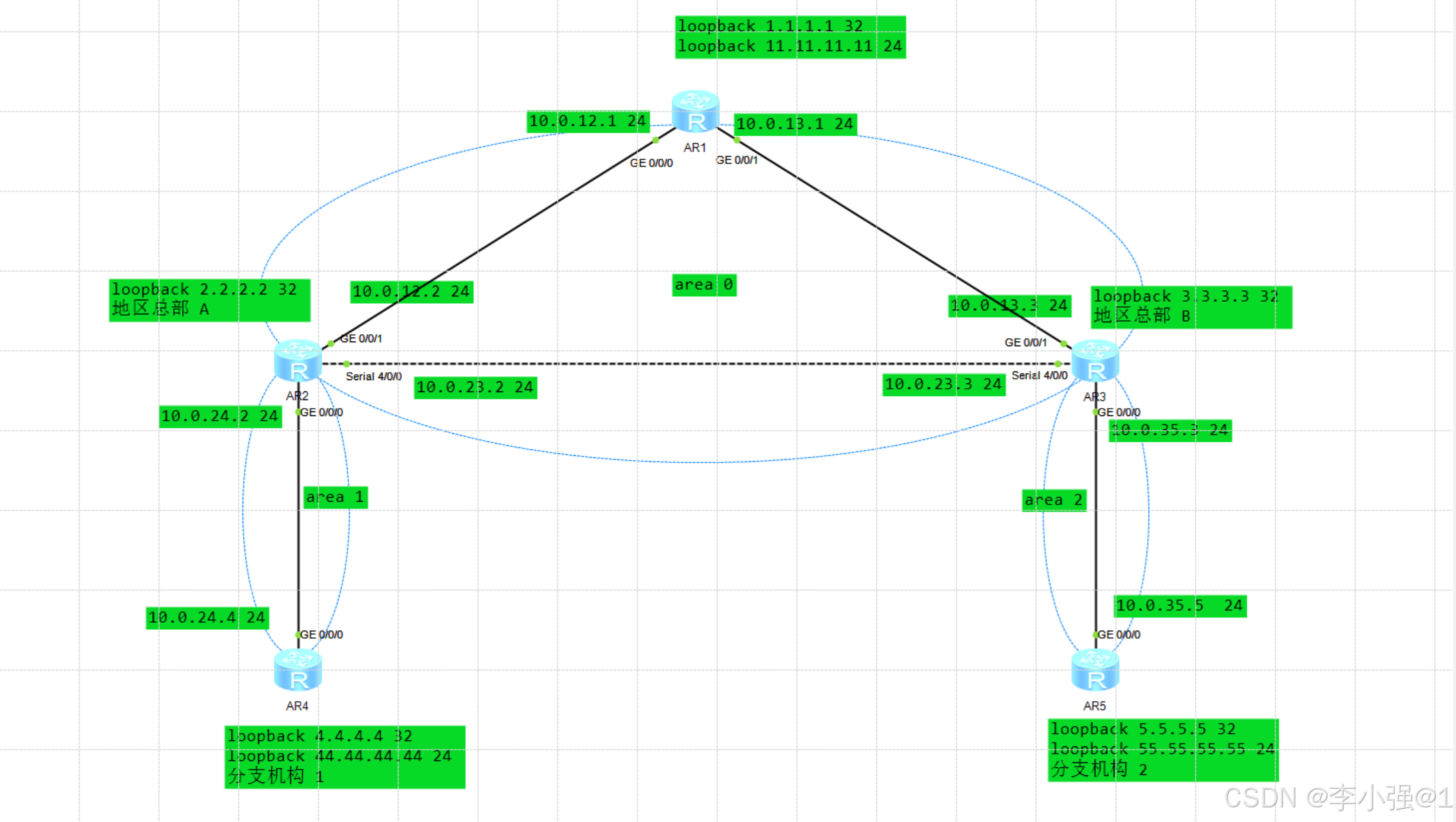

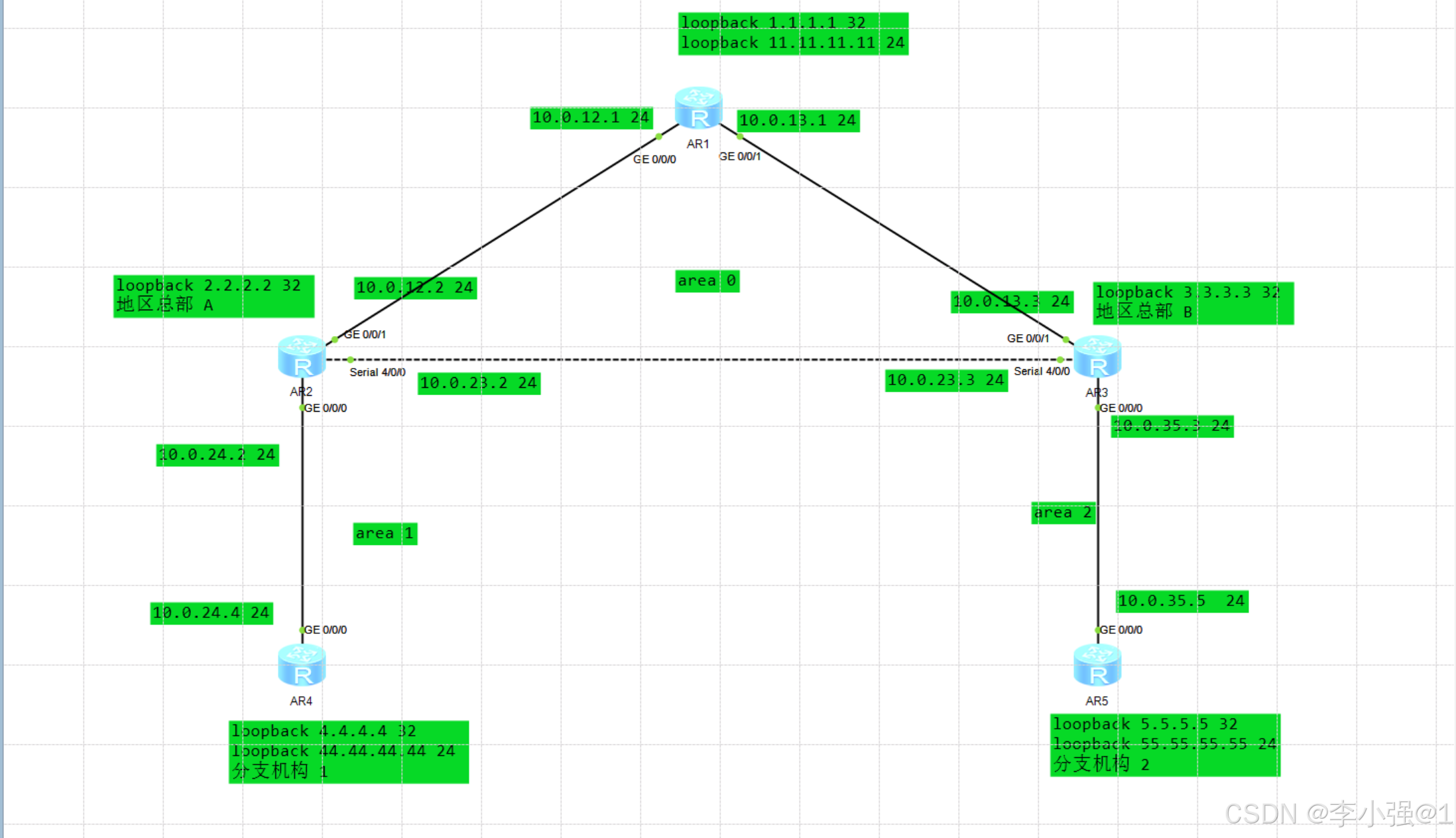

2：基础配置接口地址，及OSPF区域宣告如下：

R1配置

sysname R1

interface GigabitEthernet0/0/0
ip address 10.0.12.1 255.255.255.0
interface GigabitEthernet0/0/1
ip address 10.0.13.1 255.255.255.0
interface GigabitEthernet0/0/2
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
interface LoopBack1
ip address 11.11.11.11 255.255.255.0

将网段宣告在

 ospf 1
 area 0.0.0.0
 network 1.1.1.1 0.0.0.0
 network 10.0.12.1 0.0.0.0
 network 10.0.13.1 0.0.0.0
 network 11.11.11.11 0.0.0.0

R2的配置

sysname R2

interface Serial4/0/0
ip address 10.0.23.2 255.255.255.0
interface Serial4/0/1
interface GigabitEthernet0/0/0
ip address 10.0.24.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 10.0.12.2 255.255.255.0
interface LoopBack0
ip address 2.2.2.2 255.255.255.255

将网段宣告在

ospf 1
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 10.0.12.2 0.0.0.0
network 10.0.23.2 0.0.0.0
area 0.0.0.1
network 10.0.24.2 0.0.0.0


R3配置

sysname R3

interface Serial4/0/0
ip address 10.0.23.3 255.255.255.0
interface Serial4/0/1
link-protocol ppp
interface GigabitEthernet0/0/0
ip address 10.0.35.3 255.255.255.0
interface GigabitEthernet0/0/1
ip address 10.0.13.3 255.255.255.0
interface LoopBack0
ip address 3.3.3.3 255.255.255.255

将网段宣告在
ospf 1
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 10.0.13.3 0.0.0.0
  network 10.0.23.3 0.0.0.0
 area 0.0.0.2
  network 10.0.35.3 0.0.0.0

R4配置

sysname R4

interface GigabitEthernet0/0/0
 ip address 10.0.24.4 255.255.255.0
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
interface LoopBack1
 ip address 44.44.44.44 255.255.255.0

将网段宣告在
ospf 1
 area 0.0.0.1
  network 4.4.4.4 0.0.0.0
  network 10.0.24.4 0.0.0.0
  network 44.44.44.44 0.0.0.0

R5配置

sysname R5

interface GigabitEthernet0/0/0
 ip address 10.0.35.5 255.255.255.0
interface GigabitEthernet0/0/1
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
interface LoopBack1
 ip address 55.55.55.55 255.255.255.0

将网段宣告在
ospf 1
 area 0.0.0.2
  network 5.5.5.5 0.0.0.0
  network 10.0.35.5 0.0.0.0
  network 55.55.55.55 0.0.0.0

配置完毕后，我们查看邻居关系建立情况：

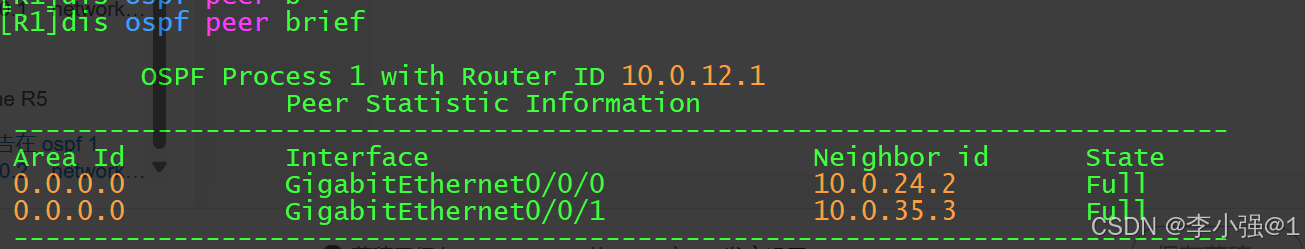

R1:

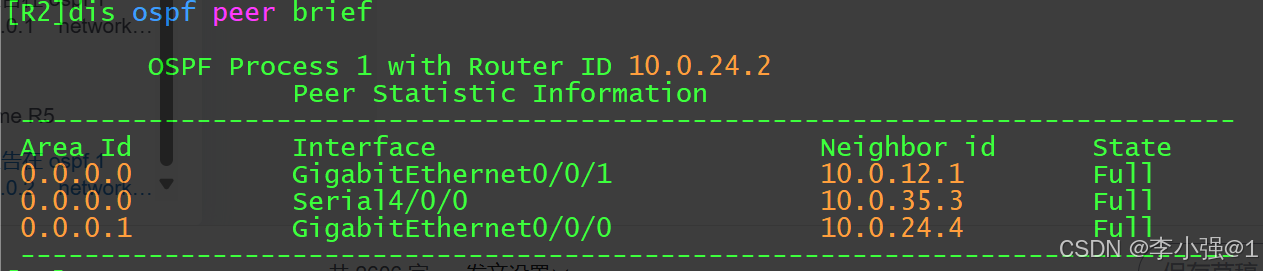

R2:

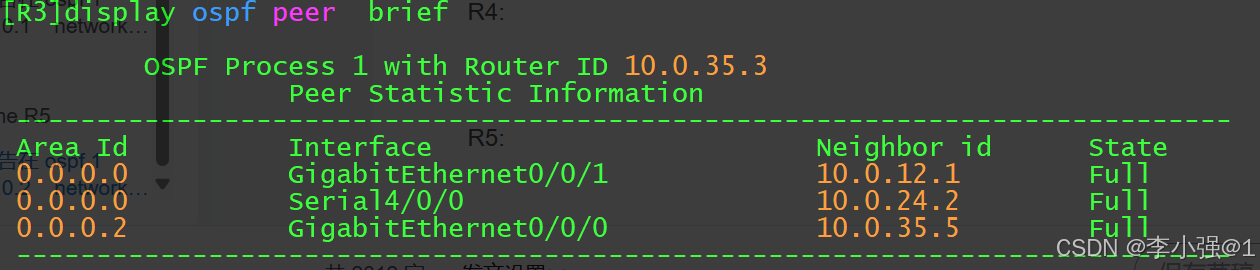

R3:

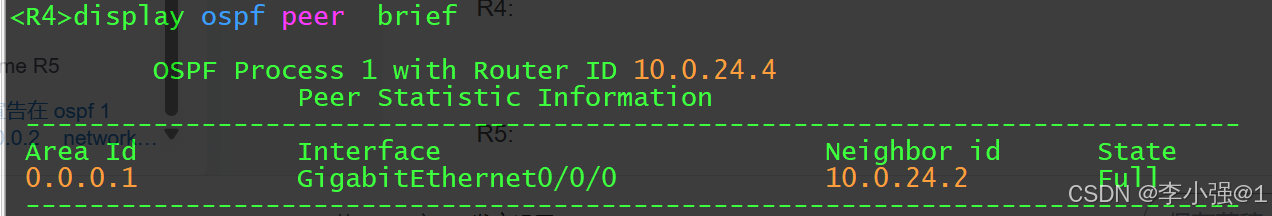

R4:

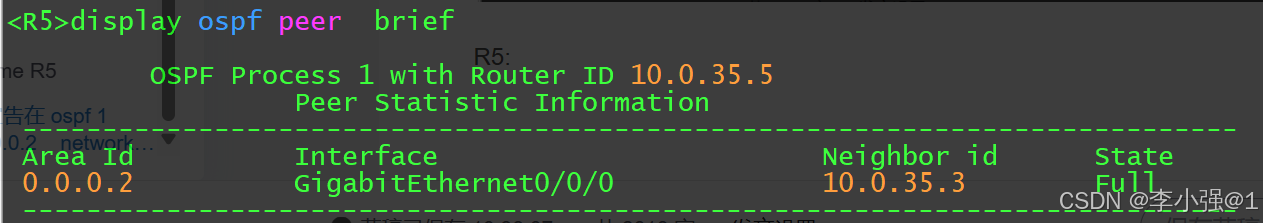

R5:

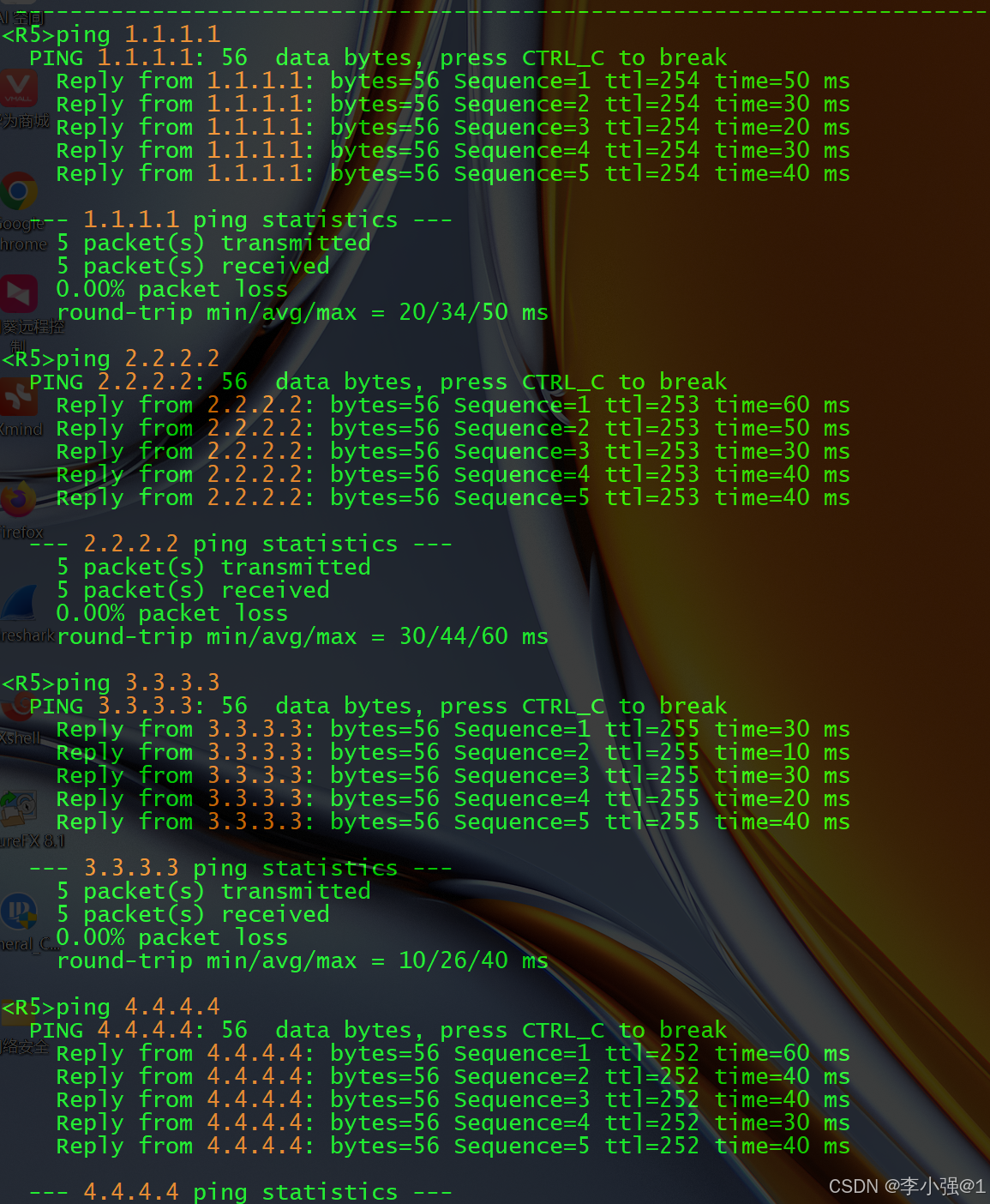

ping 全通

完结！！下期再见。兄弟们儿。
