概述

本系列文章的最终目标是将400W-48V的开关电源改造成可调电源，支持的功能：

1. 作为通用可调电源，电压范围 0~80V，不需要更高的电压，最高80V足够使用了；电流范围 0~7A；最大功率400W。
2. 充电器模式，支持48V锂电池充电模式、60V铅酸电池充电模式；支持恒流或者恒定功率模式。

前文已经介绍了开关电源的工作原理，本文介绍电源的改造过程。

S-400-48开关电源原理图

我手上的电源与 1. TL494经典开关电源工作原理 中介绍的电源有些差异，不过原理基本相同。

该电源的原理图如下（据说是明纬350W电源原理图）：

改造过程及原理

断开自激震荡启动电阻

自激震荡电阻用于实现开关电源自激启动，我们改造的可调电源既输出电压范围 0~80V，而档TL494的输入电压在低于一定范围后就不能正常工作了，所以为了确保系统能正常工作，我们需要增加一个外接电源给TL494供电。

既然TL494采用外接电源供电，那么这两个启动电阻就不需要了，放在这反而影响正常工作，所以需要拆掉。

本电路中的启动电阻如图红框所示，每个三极管的启动电阻由两个150K 0.5W的电阻串联组成，只要断开任意一个就可以了。

实物图如下，拆掉红框中的两个电阻（R9、R59）各一条腿：

其他电源也是同样的道理，找到启动电阻位置，断开即可。

TL494独立供电

可调电源输出电源太低时将影响TL494工作，所以这里需要使用外部电源。

如下图所示，TL494的电源通过下面的两个二极管（D15、D16）整流后供电（红框位置），这里直接断开红X地方的电路，然后后在绿圈的地方外接12V外接电源就可以了。

实物图如下，断开红框中的两个二极管，并外加12V电源接线实物图：

更换输出电容

改可调电源时，最终的输出电压可能会远高出原配的电容，所以我们需要根据最终的输出电压选择合理的滤波电容。

参考下图中红框部分，这里有4个电容和一个电阻需要更换，这里的电阻就是假负载电压太高了可能会烧毁此电阻，需要更换大点的。

下面是实物图，我手上的输出电容个头太大了，想着废物利用，不用买新的了。

装的时候发现只能一个正放，另外一个倒着放了，参考下图：

绿框中的是输出电阻，看看需要是否需要更换吧。

断开过压保护

下面是电源的过压保护电路，当输出电压超出一定范围后，稳压二极管饱和，导致Q6基极电压升 高，Q6导通，从而导致TL494不工作。

为了避免过压保护，这里可以直接将ZD1稳压管断开，这样就能保证过压保护电路不会生效了：

实物图如下，ZD1引脚刚好在变压器的下面，摘掉ZD1的一个引脚就可以了：

电压可调

电压调整电路如下图，R31+R32 和 R25+SVR1 电阻组成了分压电路：

输出电压的计算公式：
$$Vout=2.5V\ast \frac{R31+R32+R25+SVR1}{R25+SVR1}$$

上面的电路图是24V的，R31和R32的取值是3K和15K。

我本地48V电源，电阻值与上图的不同，具体取值参考下图：

为了提高输出电压，将R25拆掉换成2K（原来阻值是3.9K），当然不同的电源可能有差异，有的不用改这个电阻也能输出更高的电压，大家可以按照需要自行调整。

另外修改R23的Vref端，连接可调电阻，确保494的2号引脚电压范围在 0~2.5V。

实物图：

实物图上有ADJ、Vref、GND三个引脚：

• ADJ连接R23电阻的电源端；
• Vref为TL494输出的参考电压，固定5V；
• GND连接地线。

接下来通过这个电位器就可以调节电源的输出电压了。

电流可调

电流可调电路如下：

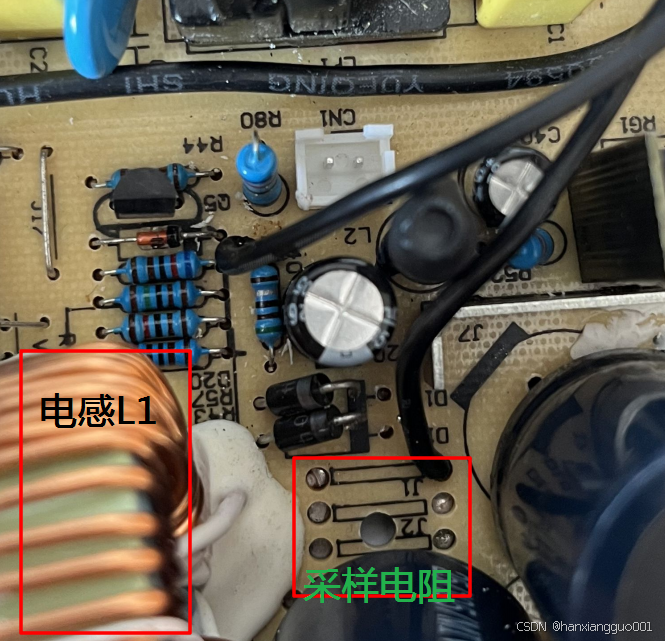

L1是输出电感，对应下面实物图左下角的大线圈，J1-3是采样电阻，实物图刚好被电容盖住了，位置就是下面实物图右侧红框位置。

48V电源改造后电路图如下：

从上图可以看到，电源正常工作中，电流方向如箭头所示，所以采样电阻J1、J2上左侧端点电压一定是负电压，电流越大，电压值也就越低，直到TL494引脚电压变为0值，开始过滤保护。

具体的改造方法是增加RJ2电位器，确保RJ2中线输出的电压范围在0~5V之间。

实物引脚参考下图中红框的引脚，连接到电位器上即可，具体方法与电压可调类似：

至此改造硬件改造部分完成。

组装简单的可调电源

X宝上有很多卖电源改装套件，价格也很便宜。

比如下面这种最简单的改装套件：

用户只需要将调压线和调流线链接到上面的多圈可调电阻上，再连接输入输出线，基本上就可以用了。

工作中的电源显示如下：

下一步计划

如果做模拟的可调电源，购买套件或者直接自己DIY就可以了。

但是，我的目标是做一个数字的可调电源，最终做出来的成品电源如下图（外观有点粗擦哈，但是内里不粗糙 😃）：

关机界面如下：

开机后的界面（液晶屏压坏了，所以右侧有几条亮线）：

设置界面使用类似windows界面的方案，下面是配置界面：

下面是配置电源输出界面：

用户只需要使用一个EC11旋钮就可以完成所有操作，经过一段时间的使用，感觉还是挺好的。

后续我会逐步把硬件、软件开源，敬请关注。
