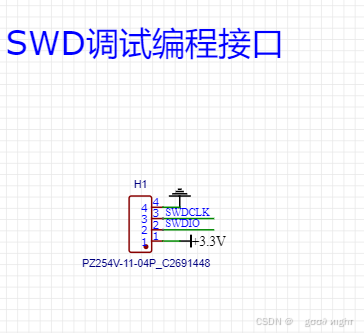

1. 连接器 H1：这是一个4针的连接器，型号为PZ254V-11-04P，通常用于SWD接口。连接器的引脚分配如下：

   • 第1针：通常用于GND（地）。
   • 第2针：SWDIO（Serial Wire Debug Input/Output），用于双向数据传输。
   • 第3针：SWDCLK（Serial Wire Debug Clock），用于提供时钟信号。
   • 第4针：+3.3V，为SWD接口提供电源。

2. 引脚分配：

   • SWDCLK：连接到微控制器的SWD时钟输入引脚。
   • SWDIO：连接到微控制器的SWD数据输入/输出引脚。
   • +3.3V：为微控制器提供3.3V的电源。

3. 用途：SWD接口用于在开发过程中对ARM微控制器进行调试和编程。它提供了一种简单而有效的方式来控制微控制器的执行，检查寄存器和内存，以及下载程序代码。

4. 工作原理：

   • SWDCLK引脚提供时钟信号，用于同步SWDIO引脚上的数据传输。
   • SWDIO引脚在时钟信号的控制下，实现数据的输入和输出，用于调试信息的传输和程序的下载。
   • +3.3V引脚为微控制器提供必要的电源。

5. 设计注意事项：

   • 确保SWD接口的引脚连接正确，以避免损坏微控制器或调试器。
   • SWD接口通常需要一个兼容的调试器或编程器，如ST-Link、J-Link等，来实现调试和编程功能。
   • 在使用SWD接口时，应确保电源电压与微控制器的工作电压相匹配。

这个SWD调试编程接口电路设计简单，是ARM微控制器开发中常用的调试和编程接口。通过这个接口，开发者可以方便地对微控制器进行调试和程序下载。
