1.实验目的：

1. 熟悉多思计算机组成原理网络虚拟实验系统的使用方法。
2. 掌握全加器的逻辑结构和电路实现方法。

2.实验要求：

1. 做好实验预习，复习全加器的原理，掌握实验元器件的功能特性。
2. 按照实验内容与步骤的要求，独立思考，认真仔细地完成实验。
3. 写出实验报告。

3.实验电路：

本实验使用的主要元器件有：与非门、异或门、开关、指示灯

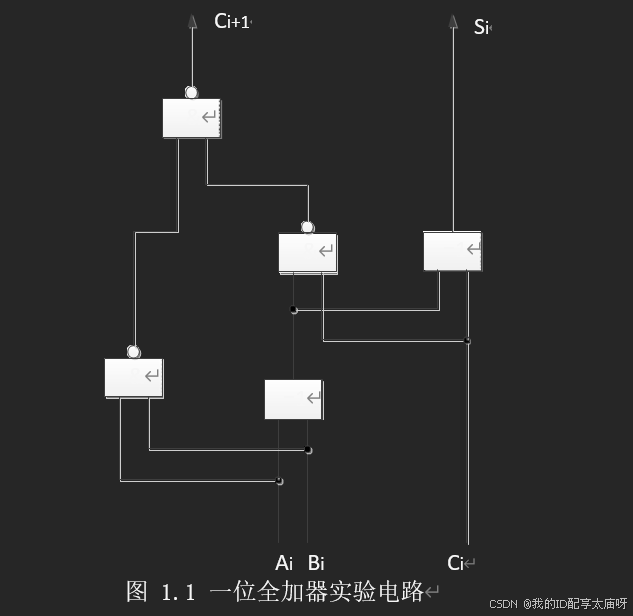

一位全加器的逻辑结构如图 1.1 所示，图中涉及的控制信号和数据信号如下：

1. Ai、Bi：两个二进制数字输入。
2. Ci：进位输入。
3. Si：和输出。

Ci+1：进位输出

1 位二进制加法器有三个输入量：两个二进制数字 Ai、Bi 和一个低位的进位信号 Ci， 这三个值相加产生一个和输出 Si 以及一个向高位的进位输出 Ci+1，这种加法单元称为全加器，其逻辑方程如下：

Si=Ai⊕Bi⊕Ci

Ci+1=AiBi+BiCi+CiAi

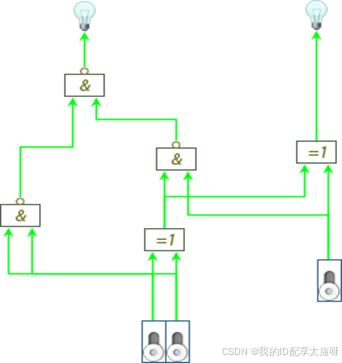

1. 实验步骤：运行虚拟实验系统，从左边的实验设备列表选取所需组件拖到工作区中，按照图 1.1 所示搭建实验电路，得到如图 1.2 所示的实验电路。图1.2

2.打开电源开关，按表 1-1 中的输入信号设置数据开关，根据显示在指示灯上的运算结果填写表 1-3. 中的输出值。

1. 表 1-1 一位全加器真值表

   输入			输出
   Ai	Bi	Ci	Si	Ci+1
   0	0	0	0	0
   0	0	1	1	0
   0	1	0	1	0
   0	1	1	0	1
   1	0	0	1	0
   1	0	1	0	1
   1	1	0	0	1
   1	1	1	1	1

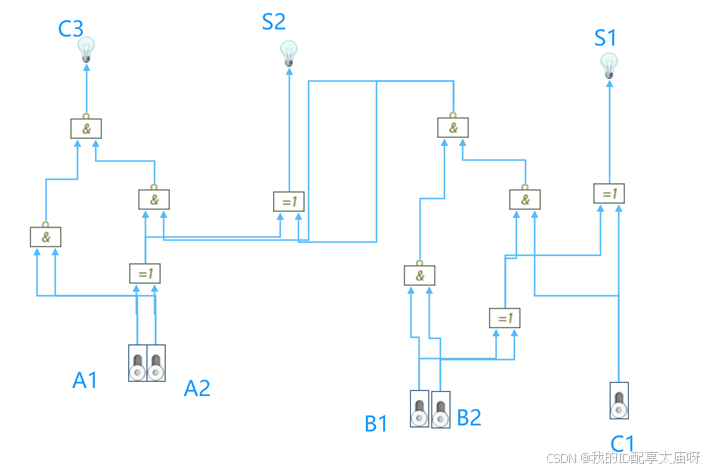

2. 关闭电源开关，增加元器件，实现一个 2 位串行进位并行加法器。用此加法器进行运算，根据运算结果填写好表 1-2。

3. 实验图如下：

   表 1-2 2 位串行进位并行加法器真值表

   输入					输出
   A2	A1	B2	B1	C1	S2	S1	C3
   0	1	0	1	0	1	0	0
   0	1	0	1	1	0	0	1
   1	0	0	1	0	1	1	0
   1	0	0	1	1	1	1	0
   1	0	1	1	0	0	0	1
   1	1	1	1	1	1	1	1
