Vivado仿真时出现 [VRFC 10-2063] Module not found while processing module instance和[XSIM 43-3322]
笔者运行产生报错的背景:此次所运行的仿真无论是tb文件还是工程文件均正常,且在之前的环境中可以完美运行,Vivado版本保持与原来一致的情况下,仅移动了工程的位置。选择报错的IP核,右键选择Generate Output Products,所有例化报错的IP都要一个一个操作,操作完成后,笔者的工程可以正常仿真。在尝试无果后,由于我的工程报错主要是Xilinx IP导致,所以我就自己尝试复位IP的输
由于Vivado相同的报错可能是由于不同的原因产生的,所以笔者先介绍一下自己工程报错的背景。
笔者运行产生报错的背景:此次所运行的仿真无论是tb文件还是工程文件均正常,且在之前的环境中可以完美运行,Vivado版本保持与原来一致的情况下,仅移动了工程的位置。再次运行仿真后出现下面的错误提示,并且针对报错信息主要是由于Xilinx IP核例化导致,经过检查例化无误。
[VRFC 10-2063] Module <mult_gen_4> not found while processing module instance <mult_gen_4fy_isnt> ["路径加具体模块具体行]
[XSIM 43-3322] Static elaboration of top level Verilog design unit(s) in library work failed.

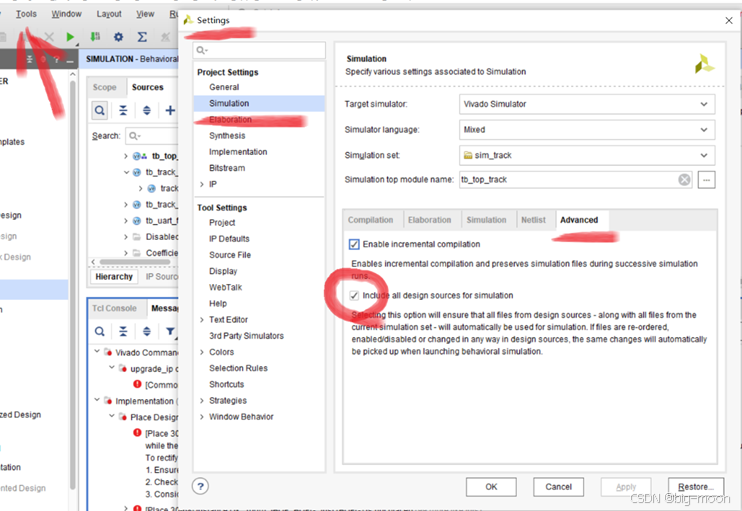

在产生该问题后,笔者立刻到Xilinx官网和各大论坛寻找相关解决办法,其中较为常见的办法如下图所示。点击Vivado中的Tools——Settings——Simulation——Advanced,然后勾选画圈的地方。但是该方法对于我的工程无效,建议可以先尝试这种方法。
在尝试无果后,由于我的工程报错主要是Xilinx IP导致,所以我就自己尝试复位IP的输出设置,将所有的IP核重新配置。

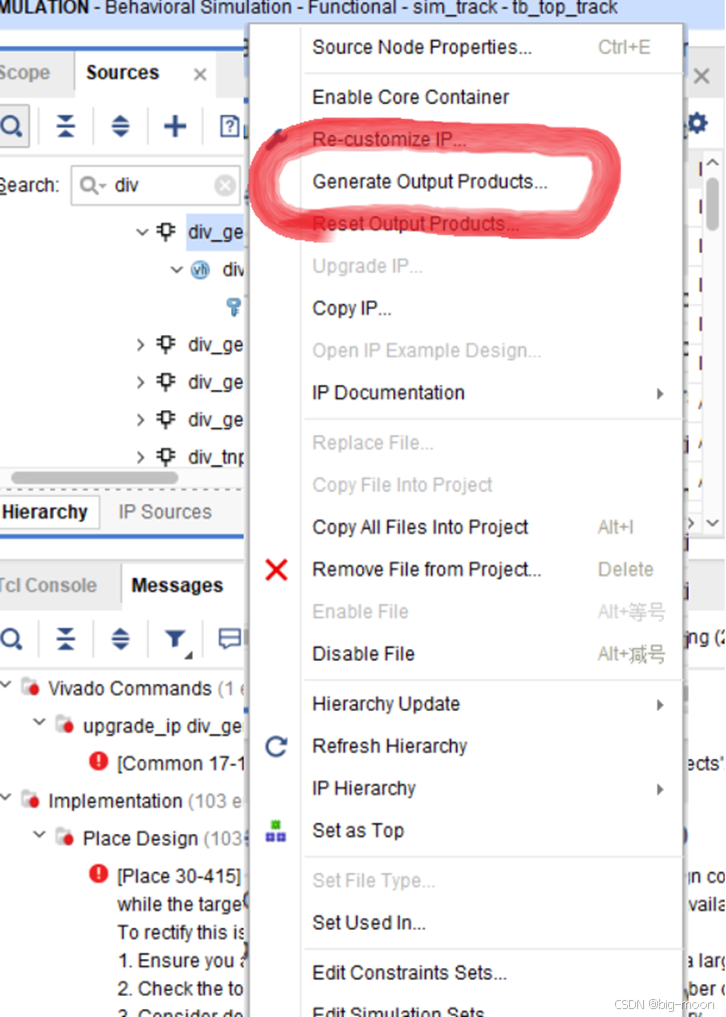

选择报错的IP核,右键选择Generate Output Products,所有例化报错的IP都要一个一个操作,操作完成后,笔者的工程可以正常仿真。
此文档用来总结本人所遇到的各类报错,同时也希望帮助到别人。如果也能帮助到你,希望帮忙点个收藏和赞。
