大家好，欢迎来到【高训工控】专业课堂第四十期，本期由叶亲钢老师为大家带来——三菱变频器FR-A700面板参数设置与工作模式控制

本次实训任务是三菱变频器FR-A700面板参数设置与工作模式控制。如图一：所示三菱变频器FR-A700集成实训模块。插上三相四电源开关，打上集成实训模块电源开关，变频器得电，面板数码显示有电就可以进行面板设置。

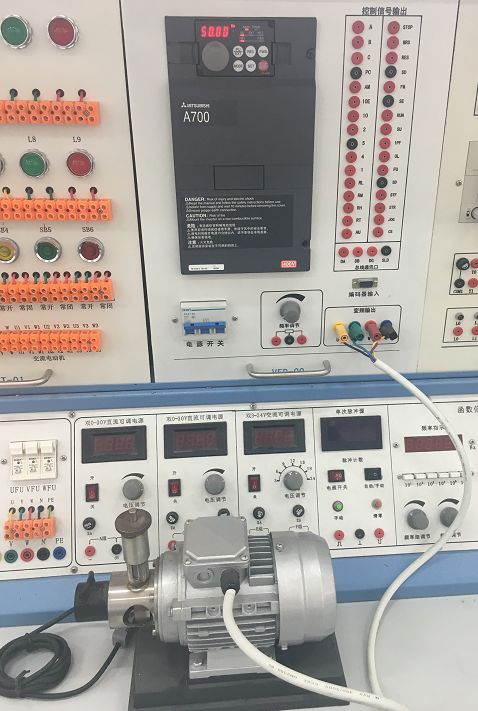

图一：三菱变频器FR-A700实训模块

三菱变频器FR-A700面板设置基础操作。如图二所示：首先要熟悉它的面板显示和操作，并且按照使用现场的要求合理设置参数。按键中最重要的是“MODE”键(“模式”键或“状态”键)，它可以改变显示模式(状态)。模式共有3种：监视器、参数设定、报警历史。连续按动“MODE”键，显示器将循环顺序显示以上几种模式。

在“操作(运行)模式”下，按PU/EXT键，可选择“外部操作”(利用外部信号控制变频器的运转，此时EXT灯亮)、“PU操作”(利用变频器操作单元的键盘直接控制变频器的运转，此时PU灯亮)或“JOG”(PU点动操作)等各种操作模式。

在“监视模式”下，按“SET”键，可以选择显示电机的频率(Hz灯亮)、电压(V灯亮)或电流(A灯亮)等各种信息。

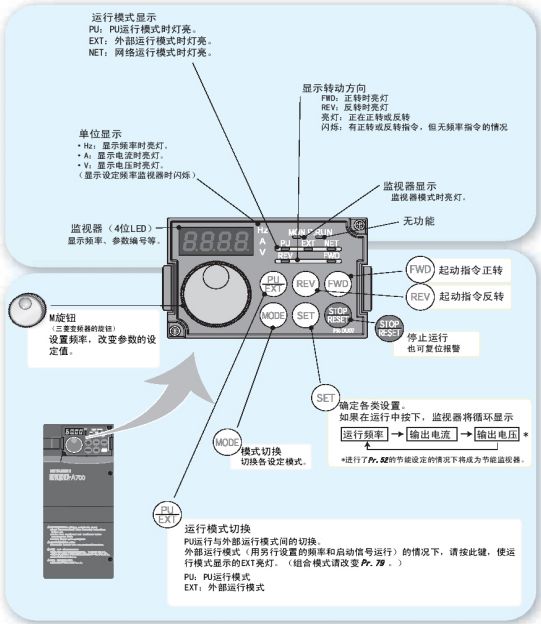

图二：面板按键说明

变频器参数设置，在设置控制参数之前一般先将上一次改动过的参数进行清除，保留出厂参数，参数清除操作：在变频器面板上按PU/EXT键，选择在PU模式下，再按“MODE”键找到参数设定模式，参数显示P.0位置，手动旋转M旋钮键(向左)到ALLC参数上，按“SET”键进入参数设置为1，再按“SET”键确定完成，第一次设置参数1会闪烁5次就可以按“SET”键确定。

工作模式控制有三种控制

第一种控制工作模式：PU控制也就是面板直接控制，如图三所示，接线：将电动机的三相四线黄U、绿V 、红W、接地PE电源线接到变频器输出端口上，完成电机接线；参数设置：在面板上按一下PU/EXT键，选择在PU模式下PU灯亮，再按“MODE”键参数显示P.0位置，，再手动旋转M旋钮键(向右)到P.79位置，再按“SET”键进入参数设置，手动旋转M旋钮键将参数设置为1，第一次设置会闪烁5次后再按“SET”键确定，参数设置完成。这时变频器就可以控制电动机了，在变频器面板上按FWD键电动机就正转起动自锁运行，再按REV键电动机就反转起动自锁运行，当下按STOP/RESET键停止。

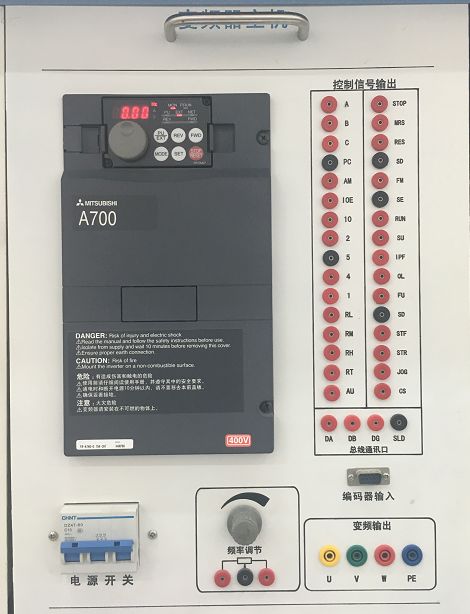

图三：变频器PU控制电机正反转

第二种控制工作模式：外部控制也就是开关点动控制，接线如图四所示：电路接线图，外部开关从PLC模块上接，PLC正转方向SB1端口上接到变频器STF端口上，PLC反转方向SB2端口上接到变频器STR端口上，PLC输入公共端口上接到变频器SD端口上,再从变频器的JOG端口上接线加到SD端口上形成回路，如图五所示：外部开关控制变频器连线图。线路接完接下来就要进行参数设置方法同第一种控制工作模式面板设置方法一样，将参数P.79，再按“SET”键进入参数设置为2就可以了。当按下SB1按钮外部开关电动机接通正向起动运行，松开SB1按钮电动机停止。当按下SB2按钮外部开关电动机接通反向起动运行，松开SB2按钮电动机停止。点动的变频器参数设置默认是5赫兹(HZ),也可以进行设置P15进行改动频率，频率越大，转速越快。

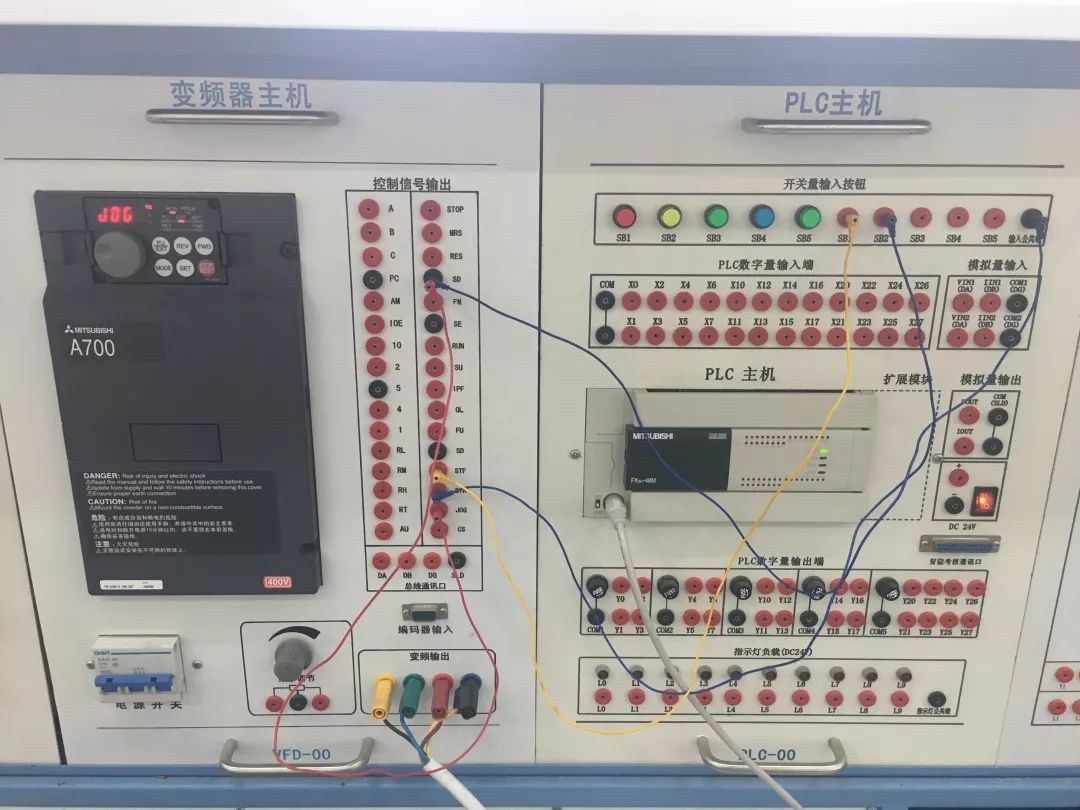

图四：外部开关点动控制变频器的硬件电路接线图

图五：外部开关点动控制变频器连线图

第三种控制工作模式：组合控制是将参数P.79设置为6就可以进行面板与外部开关控制电动机转动。面板上按PU/EXT键进行切换，当PU灯亮时就是面板控制电动机转动，当EXT灯亮时就是外部开关控制电动机转动。还有将参数P.79设置为3时面板控制电动机转动，将参数P.79设置为4时外部开关控制电动机转动，最后将参数P.79设置为7时锁定外部开关控制电动机转动。
