1.准备工作

1.1环境

vmware workstation 17，CentOS7.9.2207minimal，HCLv5.8，MobaXterm，Windows server 2012，Getif2.3.1

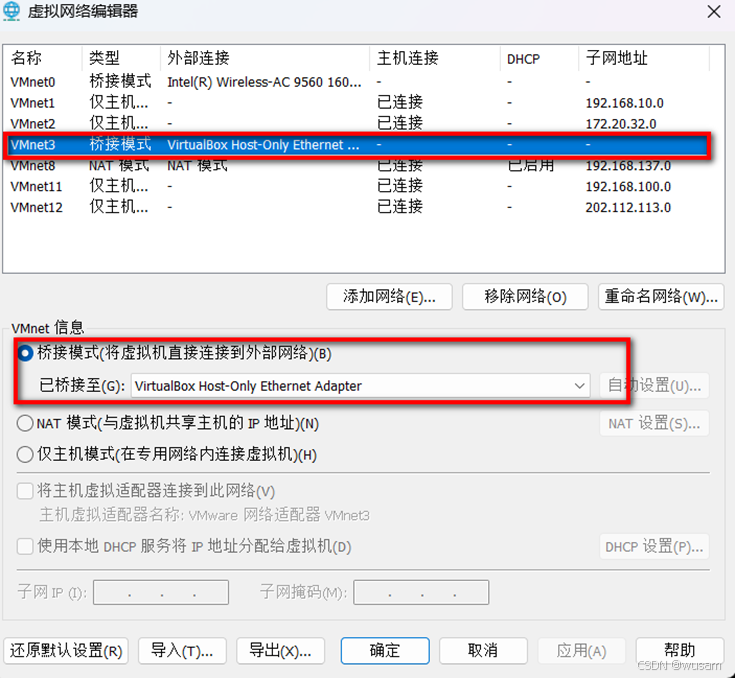

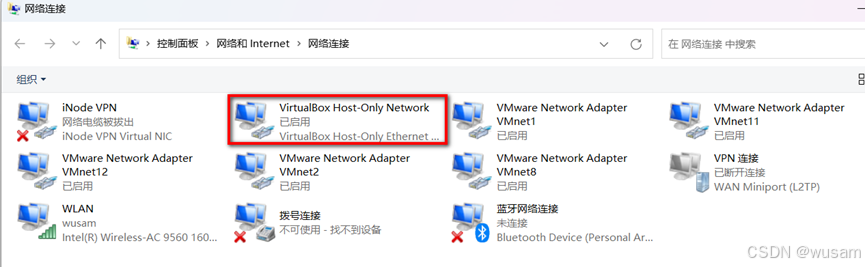

将就HCL的Virtualbox已有网络192.168.56.0/24（如图1），在VW中将该网卡添加为桥接，桥接到虚拟机vmnet3上（图2）

图 1

图 2

另外，每台虚拟机保证和因特网连通。

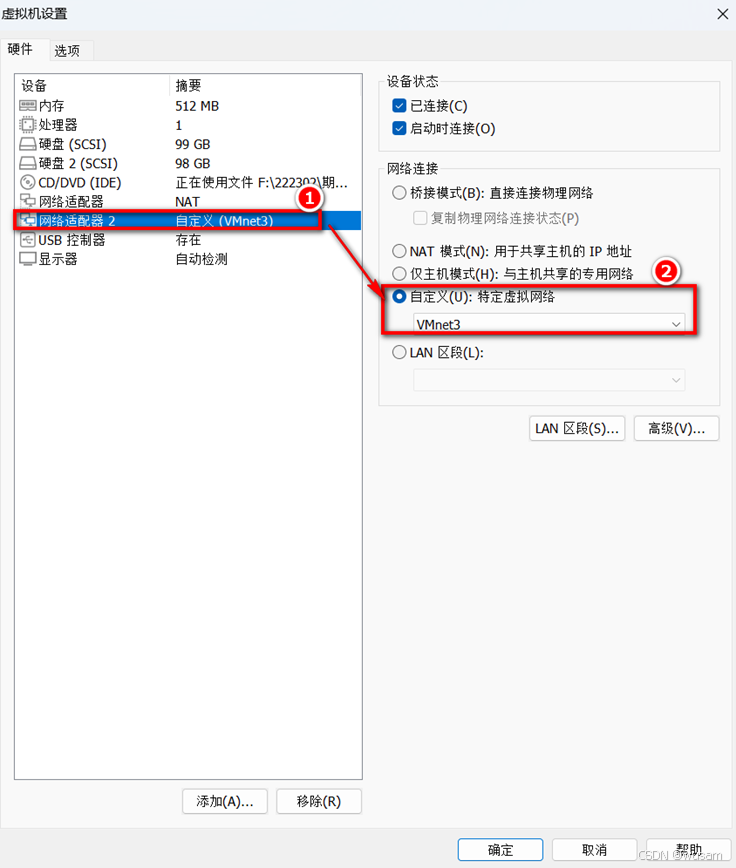

保证在VW的“虚拟机”-“设置”-网络适配器-添加-自定义：选中vmnet3

图 3

然后，配置虚拟机，使其与virturalbox host-only网段相通。

1.2 HCL网络配置

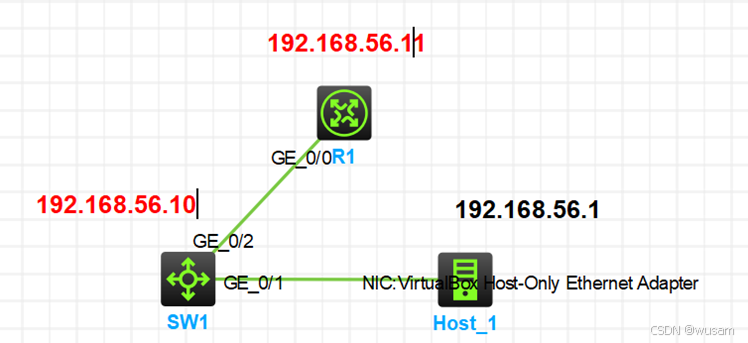

图 4

SW1的vlan 1管理网址设置为192.168.56.10/24

R1的G0/0设置为192.168.56.11/24

设置两台设备远程登录，免得到时界面不断切换：

下面在Centos上测试

图 5

登录成功了，就为后边的配置打下了坚实基础。
