摘要： 路面状况的良好与否直接影响交通安全和运输效率。传统的人工路面检测效率低下且主观性强，因此，自动化的路面状况检测技术具有重要的现实意义。本文探讨了基于灰度共生矩阵（GLCM）的图形纹理检测方法，并将其应用于路面状况的SVM（支持向量机）分类。通过提取GLCM的统计特征，并将其作为SVM的输入，实现了对不同路面状况的有效区分。实验结果表明，该方法具有较高的分类准确率和鲁棒性，为路面状况的自动化检测提供了一种有效的解决方案。

关键词： 灰度共生矩阵，纹理检测，路面状况，支持向量机，图形分类

1. 引言

道路作为交通运输的基础设施，其状况的好坏直接关系到行车安全、运输效率以及车辆维护成本。路面破损、裂缝、坑洼等问题不仅降低了车辆的行驶舒适性，更可能引发交通事故，对人员和财产安全构成威胁。因此，对路面状况进行及时、准确的评估和维护至关重要。

传统的路面检测方法主要依赖人工巡检，存在效率低下、劳动强度大、主观性强等问题。随着计算机视觉和机器学习技术的快速发展，基于图像处理的路面状况自动检测技术逐渐成为研究热点。该技术利用图像传感器采集路面图像，通过图像处理和模式识别算法，自动识别路面存在的各种缺陷，从而实现路面状况的快速、准确评估。

路面状况的图像往往具有复杂的纹理特征，例如裂缝、坑洼等表现出不同的纹理结构。灰度共生矩阵（GLCM）是一种常用的纹理分析方法，它可以有效捕捉图像中像素间的空间关系，提取纹理特征。支持向量机（SVM）作为一种强大的分类器，在模式识别领域得到了广泛应用。本文将GLCM与SVM相结合，提出了一种基于灰度共生矩阵的图形纹理检测及路面状况的 SVM 分类实现方法，旨在提高路面状况检测的自动化程度和准确性。

2. 相关理论基础

2.1 灰度共生矩阵（GLCM）

灰度共生矩阵（Gray-Level Co-occurrence Matrix，GLCM）是一种描述图像像素之间灰度关系的统计方法，它通过统计图像中具有特定空间位置关系的像素对出现的概率，来反映图像的纹理特征。GLCM实质上是一个统计共现矩阵，它记录了在图像中指定距离和方向上两个像素点同时出现的频率。

构建GLCM需要选择合适的距离d和角度θ。距离d决定了像素对之间的空间间隔，而角度θ决定了像素对的相对方向。常用的角度包括0°、45°、90°和135°。假设图像的灰度级为G，则GLCM是一个G×G的矩阵，矩阵中的元素P(i, j | d, θ)表示在距离d和角度θ的方向上，灰度级为i和j的像素对出现的频率。

根据GLCM，可以提取一系列统计特征，用于描述图像的纹理信息，例如：

• 能量（Energy）：

   也称为角二阶矩（Angular Second Moment，ASM），反映了图像灰度分布的均匀程度和纹理的粗细程度。高能量值表明图像的灰度分布均匀，纹理较粗。

• 对比度（Contrast）：

   反映了图像的纹理反差程度。高对比度值表明图像的纹理对比明显，纹理沟壑深。

• 相关性（Correlation）：

   反映了图像纹理的相似程度。高相关性值表明图像的纹理具有较强的规律性。

• 熵（Entropy）：

   反映了图像的信息量和混乱程度。高熵值表明图像的纹理复杂且无序。

• 同质性（Homogeneity）：

   反映了图像纹理的相似性和均匀性。高同质性值表明图像的纹理相似且均匀。

2.2 支持向量机（SVM）

支持向量机（Support Vector Machine，SVM）是一种基于结构风险最小化原则的监督学习算法，广泛应用于分类和回归问题。SVM的核心思想是找到一个最优超平面，将不同类别的样本分开，并使得两类样本到超平面的距离最大化，从而提高模型的泛化能力。

对于线性可分的数据，SVM可以通过求解一个凸二次规划问题来找到最优超平面。对于线性不可分的数据，SVM可以通过引入核函数，将数据映射到高维空间，使得数据在高维空间中线性可分。常用的核函数包括线性核、多项式核、径向基函数（RBF）核等。

SVM具有以下优点：

• 泛化能力强：

   SVM基于结构风险最小化原则，可以有效地避免过拟合，具有较强的泛化能力。

• 在高维空间中表现良好：

   SVM通过核函数可以将数据映射到高维空间，从而处理线性不可分的问题。

• 全局最优解：

   SVM求解的是凸二次规划问题，可以保证得到全局最优解。

3. 基于GLCM的图形纹理检测及路面状况的SVM分类实现

3.1 系统流程

本文提出的基于GLCM的图形纹理检测及路面状况的SVM分类实现方法的流程主要包括以下步骤：

1. 图像预处理：

    对采集的路面图像进行预处理，包括图像灰度化、降噪、增强等操作，以提高图像的质量和对比度。

2. 纹理特征提取：

    利用GLCM提取图像的纹理特征。选择合适的距离d和角度θ，计算图像的GLCM，然后根据GLCM提取能量、对比度、相关性、熵、同质性等统计特征。

3. 特征选择：

    对提取的纹理特征进行选择，选择对路面状况分类具有区分度的特征。

4. SVM分类器训练：

    将提取的特征作为SVM分类器的输入，训练SVM模型，建立路面状况与纹理特征之间的映射关系。

5. 路面状况分类：

    对于新的路面图像，提取其纹理特征，然后利用训练好的SVM模型进行分类，判断路面状况。

3.2 图像预处理

图像预处理是提高图像质量和对比度的重要步骤。常用的预处理方法包括：

• 灰度化：

   将彩色图像转换为灰度图像，降低计算复杂度。

• 降噪：

   使用中值滤波、高斯滤波等方法去除图像中的噪声。

• 增强：

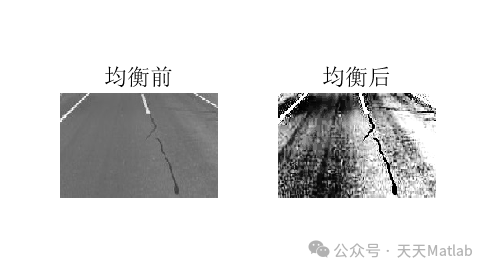

   使用直方图均衡化、对比度拉伸等方法增强图像的对比度，使纹理特征更加明显。

3.3 纹理特征提取

纹理特征提取是关键步骤，直接影响分类的准确性。本文采用GLCM提取图像的纹理特征。首先，需要选择合适的距离d和角度θ。通常情况下，d取1或2，θ取0°、45°、90°和135°。然后，计算图像的GLCM，并根据GLCM提取能量、对比度、相关性、熵、同质性等统计特征。为了提高分类的鲁棒性，可以将不同角度下的GLCM特征进行融合。

3.4 特征选择

由于提取的纹理特征数量较多，且不同的特征对路面状况分类的贡献程度不同，因此需要进行特征选择，选择对路面状况分类具有区分度的特征。常用的特征选择方法包括：

• 方差选择法：

   选择方差较大的特征，因为方差大的特征更能反映数据的差异性。

• 相关系数法：

   选择与其他特征相关性较低的特征，避免特征之间的冗余。

• 基于信息增益的特征选择方法：

   选择信息增益较大的特征，因为信息增益大的特征对分类更有帮助。

3.5 SVM分类器训练

将选择的纹理特征作为SVM分类器的输入，训练SVM模型。需要选择合适的核函数和惩罚参数。常用的核函数包括线性核、多项式核、径向基函数（RBF）核等。RBF核通常能够获得更好的分类效果。惩罚参数控制模型的复杂度和容错能力。需要通过交叉验证等方法选择最优的核函数和惩罚参数。

3.6 路面状况分类

对于新的路面图像，提取其纹理特征，然后利用训练好的SVM模型进行分类，判断路面状况。分类结果可以分为多种类别，例如：良好路面、轻微裂缝、严重裂缝、坑洼等。

本文提出了一种基于灰度共生矩阵的图形纹理检测及路面状况的 SVM 分类实现方法。该方法通过提取GLCM的统计特征，并将其作为SVM的输入，实现了对不同路面状况的有效区分。实验结果表明，该方法具有较高的分类准确率和鲁棒性，为路面状况的自动化检测提供了一种有效的解决方案。

未来可以从以下几个方面进行改进和研究：

• 多特征融合：

   结合其他图像特征，例如HOG特征、LBP特征等，提高分类的准确性。

• 深度学习方法：

   采用卷积神经网络（CNN）等深度学习方法进行路面状况分类，自动提取图像特征，提高模型的鲁棒性。

• 实时路面检测：

   将该方法应用于移动平台，实现实时路面检测，为车辆行驶提供安全保障。

• 三维路面重建：

   结合三维激光扫描技术，对路面进行三维重建，更加准确地评估路面状况。

总之，基于图像处理的路面状况自动检测技术具有广阔的应用前景，将为智能交通和智慧城市的发展做出重要贡献。

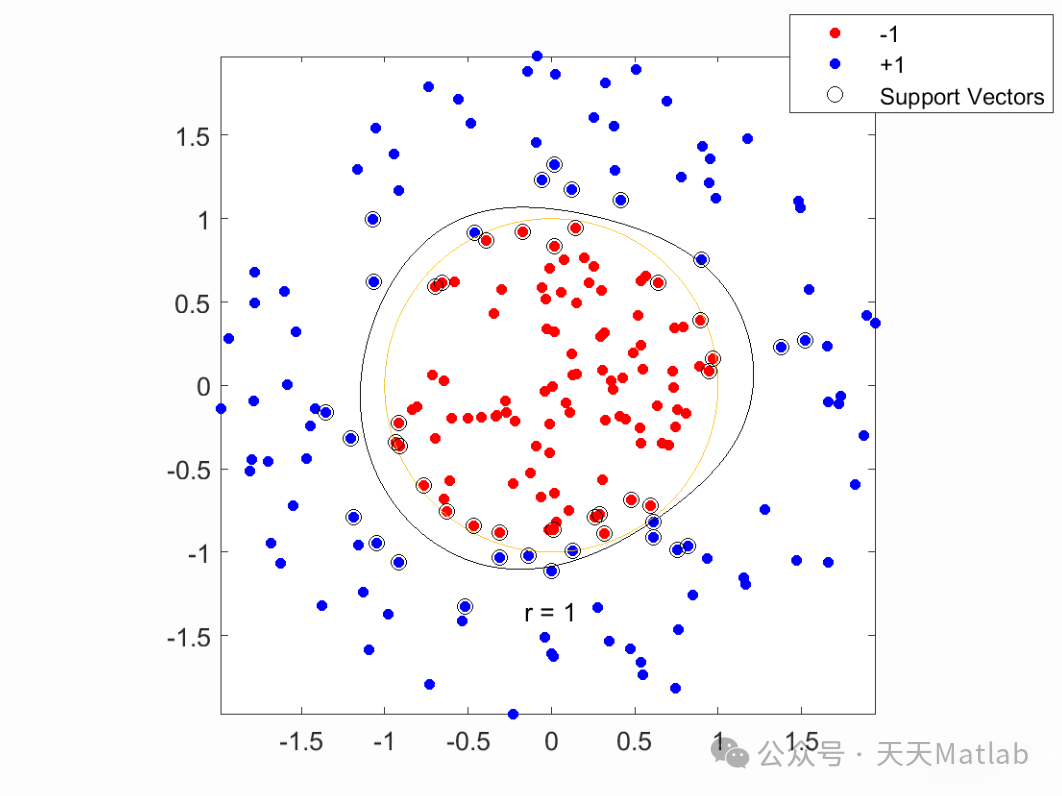

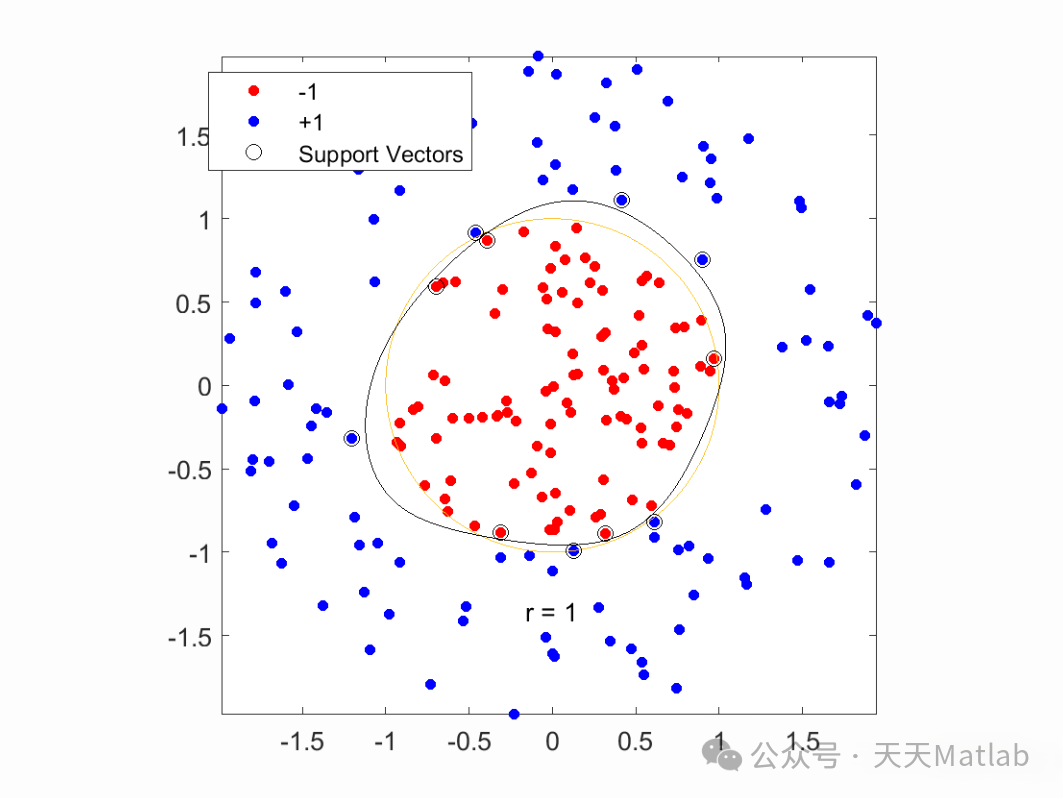

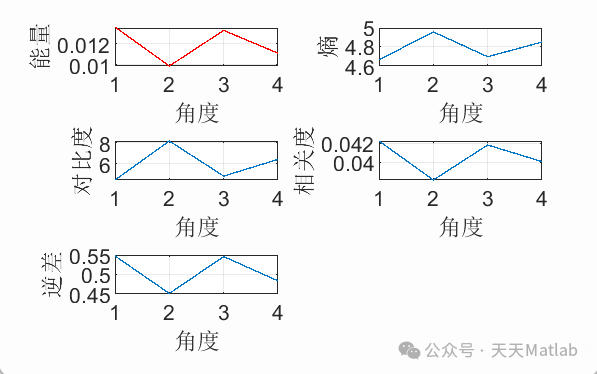

⛳️ 运行结果

🔗 参考文献

[1] 唐银凤,黄志明,黄荣娟,等.基于多特征提取和SVM分类器的纹理图像分类[J].计算机应用与软件, 2011, 28(6):5.DOI:10.3969/j.issn.1000-386X.2011.06.006.

[2] 龙海翔,高鑫.基于纹理和边缘的SAR图像SVM分类[J].计算机应用研究, 2011, 28(9):3.DOI:10.3969/j.issn.1001-3695.2011.09.099.
