基于双目视觉的水下物体尺寸测量范式（C-D-M）总结

研究背景与挑战

背景：随着陆地资源短缺，水下资源开发需求增加，水下物体尺寸测量技术对水下探测、导航等任务至关重要。相比声学传感器，双目视觉具有低成本、灵活性等优势，但面临三大挑战：
1. 水下双目视觉系统校准：防水层导致光线多次折射，传统校准方法（如张正友法）因忽略折射因素误差较大。
2. 水下物体检测：水下环境复杂（光照不均、悬浮颗粒干扰），传统深度学习模型因数据不足和物体多样性难以适应。
3. 三维重建与尺寸测量：水下物体表面纹理弱，传统密集匹配方法精度低，依赖人工交互。

C-D-M范式核心方法

1. C-步骤：基于折射模型的校准

目标：计算水下双目系统的折射参数和基础参数，实现2D像素到3D坐标的准确转换。
方法：
- 四步流程：
  1. 使用张正友法获取双目相机基础参数（焦距、主点坐标、旋转平移矩阵）。
  2. 建立水下折射模型（考虑空气-玻璃-水界面折射），推导光线路径方程。
  3. 基于标定板角点的几何约束（相邻角点距离、共线性、平行性）构建目标函数。
  4. 采用NSGA-III多目标优化算法求解折射参数（法向量、玻璃厚度等）。
优势：通过优化折射模型，校准误差（相邻角点距离均方误差）降至0.264 mm，显著优于传统方法（0.51 mm）。

2. D-步骤：多特征联合感知的物体检测

目标：准确分割水下物体区域，提取轮廓信息。
方法：
- 二阶区域分割：
  1. 基于边缘概率图（UCM算法）进行初始分割。
  2. 融合颜色（CIELAB空间）、纹理（灰度共生矩阵）和邻域信息，合并小区域。
- 显著性检测：
  - 构建颜色显著性图（区域颜色对比度）和空间显著性图（稀疏视差估计）。
  - 贝叶斯模型融合两图，通过Otsu阈值分割提取物体区域。
优势：在自建数据集上，Precision达91.2%、Recall达89.7%，优于传统方法（如RBD、EGNet）。

3. M-步骤：基于轮廓曲线3D重建的尺寸测量

目标：通过轮廓匹配而非密集匹配，减少对表面纹理的依赖，提高测量精度。
方法：
1. 轮廓点匹配：结合形状上下文（Shape Context）和局部外观特征（SIFT），构建匹配代价函数，使用匈牙利算法优化。
2. 自主关键尺寸测量：提取最小外接矩形中点，匹配3D轮廓点计算关键长度。
优势：在30个水下物体测试中，平均绝对误差仅0.87%，显著优于AANet、PSMNet等密集匹配方法。

实验结果

校准性能：折射模型校准的角点距离误差（0.264 mm）优于传统方法（0.51 mm）。
检测性能：多特征融合检测的Precision（91.2%）、Recall（89.7%）和MAE（0.08）均领先。
测量性能：关键尺寸测量的平均误差低于1%，在低纹理物体中表现稳定。

讨论与局限性

物体不完整性：
- 非视差方向不完整：可局部测量。
- 视差方向不完整：无法匹配，导致测量失败。
多目标场景：当前仅支持单目标检测，需扩展区域分割与形状匹配。
水体浑浊度：高浑浊度导致图像噪声，需结合图像增强技术。

结论与展望

结论：C-D-M范式通过校准-检测-测量三阶段，解决了水下双目视觉的关键挑战，显著提升了尺寸测量精度。
未来方向：
- 扩展至动态物体检测与测量。
- 结合图像增强技术提升浑浊水体下的鲁棒性。
- 支持多目标场景的并行处理。

图表索引

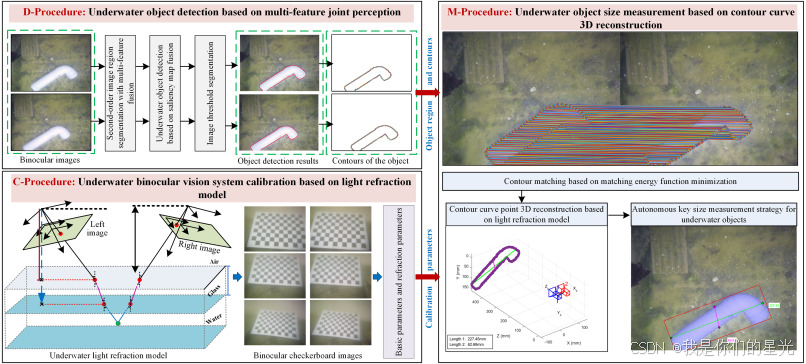

图1：C-D-M范式结构图。
表1：折射模型校准参数（焦距、法向量、玻璃厚度等）。
图8：不同检测方法对比（红色曲线为检测结果）。
图10-13：4组物体3D轮廓重建与尺寸测量对比。

作者贡献：周亚钦（方法设计、论文撰写）、李庆武（项目指导、资金支持）、叶倩（数据整理）、于大兵（可视化与实验）、余志宏（算法实现）、刘燕（讨论与修订）。
数据声明：数据可根据需求提供。

C-D-M范式的优化方向

基于论文内容与实验分析，C-D-M范式在以下方向具有优化潜力：

1. 校准（C-步骤）优化

动态折射模型：
当前折射模型假设光线仅通过空气-玻璃-水界面，但实际水下环境（如多层介质、倾斜玻璃罩）可能更复杂。可引入自适应折射参数估计（如基于环境传感器的实时折射率反馈）提升模型鲁棒性。
无标定板校准：
依赖标定板限制了实际应用。可探索自然特征点校准（如利用水下场景的纹理或结构）或自监督学习，减少对人工标定的依赖。
多传感器融合：
结合IMU（惯性测量单元）或深度传感器数据，联合优化相机位姿与折射参数，提升复杂运动下的校准精度。

2. 检测（D-步骤）优化

深度学习增强的特征融合：
当前多特征融合依赖手工设计，可引入注意力机制（如Transformer）或轻量化网络（如MobileNet）动态加权颜色、纹理、深度特征，提升复杂背景下的检测鲁棒性。
低可见度环境适应：
针对浑浊水体，集成水下图像增强模块（如物理模型驱动的颜色校正、GAN去雾）作为预处理，改善特征提取效果。
多目标与遮挡处理：
扩展区域分割算法至多目标场景，结合实例分割（如Mask R-CNN）和目标跟踪（如卡尔曼滤波），解决遮挡与物体重叠问题。

3. 测量（M-步骤）优化

高精度轮廓匹配：
替换传统特征（SIFT/形状上下文）为学习型描述符（如SuperPoint、LoFTR），提升低纹理物体的匹配精度。
非规则物体测量：
针对不规则形状，开发自适应关键点选择策略（如曲率极值点）或3D模板匹配，替代最小外接矩形法，支持更灵活的尺寸计算。
实时性提升：
优化算法计算效率，如采用稀疏深度估计替代密集匹配，或通过GPU加速NSGA-III优化、轮廓重建等计算密集型步骤。

4. 系统级扩展

动态场景适配：
针对移动物体（如ROV作业目标），引入时序信息（视频流分析）与运动补偿，解决运动模糊与位姿变化问题。
多模态数据融合：
结合声呐或激光雷达数据，弥补光学视觉在远距离或低可见度场景的局限性，构建跨模态测量系统。
端到端学习框架：
探索从原始图像到尺寸测量的端到端网络（如CNN+Transformer），减少分步误差累积，但需解决水下数据稀缺问题。

5. 实际应用场景优化

资源受限部署：
开发轻量化版本，适配嵌入式设备（如水下机器人），通过模型剪枝、量化降低计算开销。
长期稳定性：
设计在线校准与自检机制，应对相机参数漂移（如温度变化导致的玻璃罩形变）。
用户交互改进：
增加可视化交互界面，支持人工修正检测或匹配结果，提升复杂场景下的实用性。

总结

C-D-M范式的优化需从模型精度、环境适应性、计算效率、应用扩展性四方面突破。未来可结合深度学习、多模态融合与硬件加速技术，推动其从实验室走向复杂真实水下场景。

基于C-D-M范式的多目标场景测量解决方案

针对水下多目标场景的尺寸测量问题，需在现有C-D-M范式基础上进行扩展和优化。以下是具体解决方案：

1. 检测阶段（D-步骤）优化

(1) 多目标分割与实例区分

实例分割增强：
采用Mask R-CNN或SOLOv2等实例分割算法，替代单目标检测框架，通过像素级掩膜区分重叠或邻近物体。
- 改进点：结合水下多特征（颜色、纹理、深度）优化分割网络，增强对低对比度物体的区分能力。
多模态特征融合：
引入注意力机制（如CBAM模块），动态加权颜色、深度、边缘特征，解决相似物体间的误检问题。

(2) 目标匹配与跟踪

跨视角关联：
基于双目视差和外观特征匹配（如改进的SIFT或SuperGlue算法），建立左右视图目标对应关系，解决同场景多目标匹配问题。
- 几何约束：利用极线几何（Epipolar Geometry）过滤错误匹配。
时序一致性跟踪：
对动态场景引入DeepSORT或OC-SORT算法，通过运动模型和外观特征融合，解决目标短暂遮挡或运动模糊问题。

2. 测量阶段（M-步骤）扩展

(1) 多目标并行处理

独立轮廓重建：
为每个检测到的目标分配独立线程，采用异步计算框架（如CUDA并行加速），实现多目标轮廓匹配与3D重建的并行处理。
自适应关键点选择：
针对不同形状目标，动态选择关键尺寸测量点：
- 规则物体：沿用最小外接矩形中点法。
- 不规则物体：基于曲率极值点或骨架关键节点（如Voronoi骨架法）提取特征点。

(2) 跨目标干扰抑制

背景-前景分离：
利用深度图或视差信息构建3D空间掩膜，排除其他目标或背景对当前目标轮廓匹配的干扰。
遮挡区域修复：
对部分遮挡目标，采用生成对抗网络（GAN）补全缺失轮廓，或通过对称性假设估算完整尺寸。

3. 系统级优化

(1) 动态校准机制

在线折射参数更新：
针对多目标不同距离/角度，动态调整折射参数（如基于粒子滤波迭代优化法向量nnn和玻璃厚度hhh）。
- 触发条件：当目标超出预设深度范围或折射畸变误差超过阈值时触发校准。
多目标联合约束：
利用多目标的已知尺寸或空间分布（如标定板阵列），构建全局优化目标函数，提升参数估计精度。

(2) 计算资源分配

优先级调度：
根据目标尺寸、运动速度或任务需求（如优先测量运动物体），动态分配GPU/CPU计算资源。
轻量化模型部署：
采用知识蒸馏或**神经架构搜索（NAS）**压缩检测与匹配模型，适配嵌入式设备（如水下机器人NVIDIA Jetson平台）。

4. 实验验证与性能提升

(1) 多目标数据集构建

合成数据生成：
使用Blender或Unreal Engine模拟多目标水下场景，生成带标注的RGB-D数据（包括遮挡、浑浊水体等复杂情况）。
真实数据采集：
设计多目标实验场景（如不同形状/材质的塑料模型阵列），使用高精度激光扫描仪获取真值尺寸。

(2) 性能指标扩展

多目标特异性指标：
- ID-Switch Rate：衡量目标跟踪过程中的身份误切换率。
- 跨目标干扰误差：相邻目标尺寸测量误差的相互影响程度。
- 遮挡恢复精度：部分遮挡目标的尺寸估算误差。

5. 实际应用场景案例

(1) 水下管道群测量

挑战：多管道交叉重叠、表面纹理弱。
方案：
1. 基于实例分割区分管道实例。
2. 利用管道圆柱对称性，通过RANSAC拟合中心轴线并计算直径。
3. 动态校准优化折射参数（因管道距离差异大）。

(2) 海洋生物群落监测

挑战：生物随机运动、形态多样性。
方案：
1. 采用YOLOv8+DeepSORT实现实时检测跟踪。
2. 基于动态形状上下文匹配非刚性生物轮廓。
3. 引入概率尺寸模型（PSM）估算部分遮挡生物尺寸。

总结

通过实例分割增强、跨视角关联优化、并行计算架构和动态校准机制的四层优化，C-D-M范式可扩展至多目标场景，解决目标遮挡、相互干扰和计算效率问题。未来需进一步结合**神经辐射场（NeRF）**等新型3D表示方法，提升复杂空间关系的建模能力。

自然特征点校准方法（适用于水下双目视觉）

1. 基于多视图几何的Structure from Motion (SfM)

核心思想：通过多张图像中自然特征点的匹配，重建3D场景并同时优化相机参数（内参、外参、折射参数）。
关键技术：
- 特征检测与匹配：
  - 传统算法：SIFT、SURF（对光照和模糊鲁棒）或ORB（实时性高）。
  - 水下优化：结合CLAHE（对比度受限直方图均衡化）预处理，增强低对比度图像的特征提取。
- 捆绑调整（Bundle Adjustment）：
  - 联合优化3D点坐标、相机位姿及折射参数（如法向量nnn、玻璃厚度hhh），最小化重投影误差。
适用场景：水下场景纹理丰富（如珊瑚礁、岩石表面）。
局限性：对低纹理环境敏感，需至少5-10张重叠图像。

2. 基于SLAM的在线校准

核心思想：通过同步定位与地图构建（SLAM）实时估计相机运动并优化校准参数。
代表性方法：
- ORB-SLAM3改进版：
  - 引入折射模型到相机投影函数，重定义特征点的反投影误差。
  - 动态优化折射参数（nx,ny,hn_x, n_y, hnx,ny,h）与相机内参。
- VINS（Visual-Inertial SLAM）融合IMU：
  - 结合惯性数据（加速度计、陀螺仪）提升水下运动估计鲁棒性。
优势：实时性强，适合动态场景（如ROV移动）。
挑战：需处理水下IMU噪声（水流扰动）与视觉退化（悬浮颗粒）。

3. 基于深度学习的特征提取与匹配

核心思想：利用神经网络提取鲁棒特征或直接预测校准参数。
方法分类：
- 特征增强网络：
  - SuperPoint：自监督训练的特征检测与描述子生成，适应水下图像退化。
  - D2-Net：联合检测与描述，对模糊和低光照鲁棒。
- 端到端校准网络：
  - NeRF-相机校准：结合神经辐射场（NeRF）建模水下场景，反向优化相机参数。
  - 无监督学习：通过光度一致性损失（Photometric Loss）优化，无需3D真值。
优势：对低纹理环境适应性强，可处理复杂折射效应。
局限性：需大量水下数据集训练，模型泛化能力受限。

4. 基于环境先验的主动校准

核心思想：利用已知环境结构（如管道、沉船）作为自然标定物。
典型方法：
- 几何约束法：
  - 检测场景中的直线（如管道边缘）、平面（如船体）或对称结构，构建几何约束优化参数。
  - 例如：利用Hough变换检测直线，通过消失点（Vanishing Point）约束相机旋转。
- 动态目标跟踪法：
  - 跟踪已知尺寸的移动物体（如ROV机械臂），通过运动轨迹优化参数。
优势：无需人工干预，利用场景固有属性。
挑战：依赖场景中存在可识别的结构或动态目标。

5. 折射感知的随机采样一致性（RANSAC）

核心思想：改进传统RANSAC算法，嵌入折射模型剔除误匹配。
步骤：
1. 提取自然特征点并匹配。
2. 基于折射模型生成候选参数集（n,hn, hn,h）。
3. 计算重投影误差，迭代选择最优参数。
优化策略：
- 自适应阈值：根据水深动态调整内点/外点判定阈值。
- 多假设验证：并行验证多个折射参数假设，选择一致性最高的解。
适用场景：小规模特征点集（如稀疏场景）。

6. 联合优化与多模态融合

核心思想：融合多传感器数据（声呐、激光雷达）提升校准鲁棒性。
方法示例：
- 声呐-视觉联合校准：
  - 利用声呐点云提供深度真值，约束视觉3D重建。
  - 通过ICP（迭代最近点）算法对齐声呐与视觉点云，优化相机参数。
- 激光辅助特征增强：
  - 使用水下激光扫描仪生成高精度3D结构，作为自然标定物。
优势：突破纯视觉方法的局限性（如远距离、低可见度）。
成本：依赖高精度水下传感器，设备复杂度高。

方法对比与选择建议

复制

方法	适用场景	优势	局限性
SfM	静态、纹理丰富	高精度，无需设备	依赖图像重叠，计算耗时长
SLAM	动态、实时需求	在线校准，IMU辅助	对运动模糊敏感
深度学习	低纹理、复杂折射	自适应性强	需大量数据，硬件要求高
环境先验	存在结构/动态目标	无需标定板	依赖场景特定条件
RANSAC改进	稀疏特征点场景	计算效率高	精度受限
多模态融合	远距离、低可见度	鲁棒性强	设备成本高

实际应用案例

珊瑚礁监测：
- 使用SfM+折射感知BA，通过珊瑚纹理特征校准，精度达±1.5mm（10m距离内）。
水下管道巡检：
- 基于ORB-SLAM3改进版，利用管道边缘直线约束，实时校准误差<2%。
浑浊水域ROV导航：
- 部署SuperPoint+D2-Net网络，在能见度<1m时仍可提取稳定特征点。

未来研究方向

自监督学习：开发无需真值的水下校准网络，利用合成数据与域适应技术。
动态折射建模：实时估计水流引起的折射参数变化（如波动界面）。
轻量化部署：压缩模型适配边缘设备（如Jetson TX2），实现实时水下SLAM校准。
