加油站防火、防爆及危险区域划分

加油站的经营、生活场所按对安全用电的不同要求，可分为爆炸危险区、火灾危险区、一般用电区三个区域。

爆炸危险区

爆炸危险区是指易燃以油品及闪点低于或等于环境温度的可燃油品作业区及周边的有限空间。爆炸型气体环境危险区域划分为0区、1区、2区三个区域。

0区：指出现或长期出现爆炸性气体混合物的环境。

1区：指在正常运行时可能出现爆炸性气体混合物的环境，

2区：在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境。

火灾危险区

火灾危险区是指闪点高于环境温度的可燃油品作业区。火灾危险区又可分为21区、22区、23区。

一般用电区

除爆炸危险区和火灾危险区外的其他用电区是一般用电区。

加油站爆炸危险区域的划分

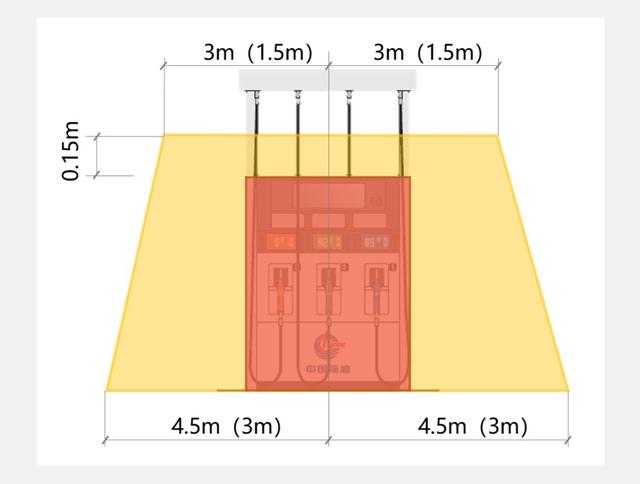

1．加油机

Ⅰ区：机体本身及其内部、机座附近的坑沟或低洼潮湿区；

Ⅱ区：以加油机中线为中心，上面半径为3m，下面半径为4.5m，高度为从地坪向上至加油机顶上0.15m的圆锥形空间。

2．油罐

0区：油罐内部油品液面以上的罐内整个空间；

Ⅰ区：人孔井（阀井）内部整个空间；

Ⅱ区：距离人孔井（阀井）边缘1.5m为边界，地坪以上距地坪1m高的圆柱体空间。

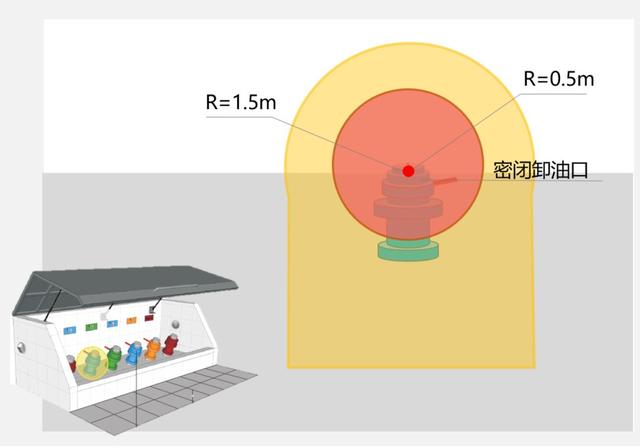

 3．卸油口

Ⅰ区：以密闭卸油口为中心0.5m半径的球形空间；

Ⅱ区：以密闭卸油口为中心，半径为1.5m的球形空间并延至地面划为Ⅱ区。

4．通气管

Ⅰ区：以管口为中心，1.5m（0.75m）为半径的球形空间；

Ⅱ区：以管口为中心，3.0m（2.0m）为半径的球形空间；

5．油罐车卸汽油时爆炸危险区域划分

0区：油罐内部油品液面以上的罐内整个空间。

1区：以通气口为中心，半径为1.5米的球形空间和以密闭卸油口为中心，半径为0.5米的球形空间。

2区：以通气口为中心，半径3米的球形并延至地面的空间和以密闭卸油口为中心，半径为1.5米的球形并延至地面的空间。

6. 埋地卧式汽油储罐爆炸危险区域划分

0区：储罐内部油品表面以上的空间。

1区：人孔（阀）井内部空间，以通气管管口为中心，半径为1.5米的球形空间和以密闭卸油口为中心，半径0.5米的球形空间内。

2区：距人孔（阀）井外边缘1.5米以内，自地面算起1米高的圆柱形空间，以通气管管口为中心，半径为3米的球形空间和以密闭卸油口为中心，半径为1.5米的球形并延至地面的空间。

常见标志：

液化石油气危险区域划分

1. 加气机附近区域
2. 储罐附近区域
3. 储罐地上周围附近区域
4. 露天或棚内相关附件（压缩机、泵、法兰、阀门等）周边区域
5. 室内及半室内相关附件（压缩机、泵、法兰、阀门等）周边区域

压缩天然气危险区域划分

1. 加气机爆炸危险区域
2. 室外或棚内压缩天然气储瓶（储气井）周边区域
3. 天然气压缩机、阀门、法兰或类似附件的房间爆炸危险区域
4. 露天（棚）设置的天然气压缩机组、阀门、法兰或类似附件的危险区域
5. 存放压缩天然气储气瓶组的房间爆炸危险区域
