Visio ——一款能让你画图“走捷径”的软件

Something in front

如果你一名嫌麻烦（lan duo），所以需要进行软件设计，在软件需求分析阶段难免会画很多的图，如用例图、活动图、E-R图等。这时候一款好用的画图软件便可以让我们便利许多。可以来了解一下这个软件——Visio。

What is this?

Visio 也就是Office Visio ，是office软件系列中负责绘制流程图和示意图的软件，我个人觉得这款软件很适合计算机软件专业的学生，可以促进我们对软件系统与流程的理解。

简单的介绍

首先看这个界面就感觉页面的层次感比较强，我们在首次使用的时候上手比较简单。

整体页面的风格简约，让人一看上去就感到很清爽。

1.首页界面

首先我们随意打开一个类型的绘图–这里是基本框图 ↓

我们可以通过直接点击模板，或者选择中间的搜索框进行搜索模板

2.画图界面

这里的基本绘图是我画E-R的时候使用到的

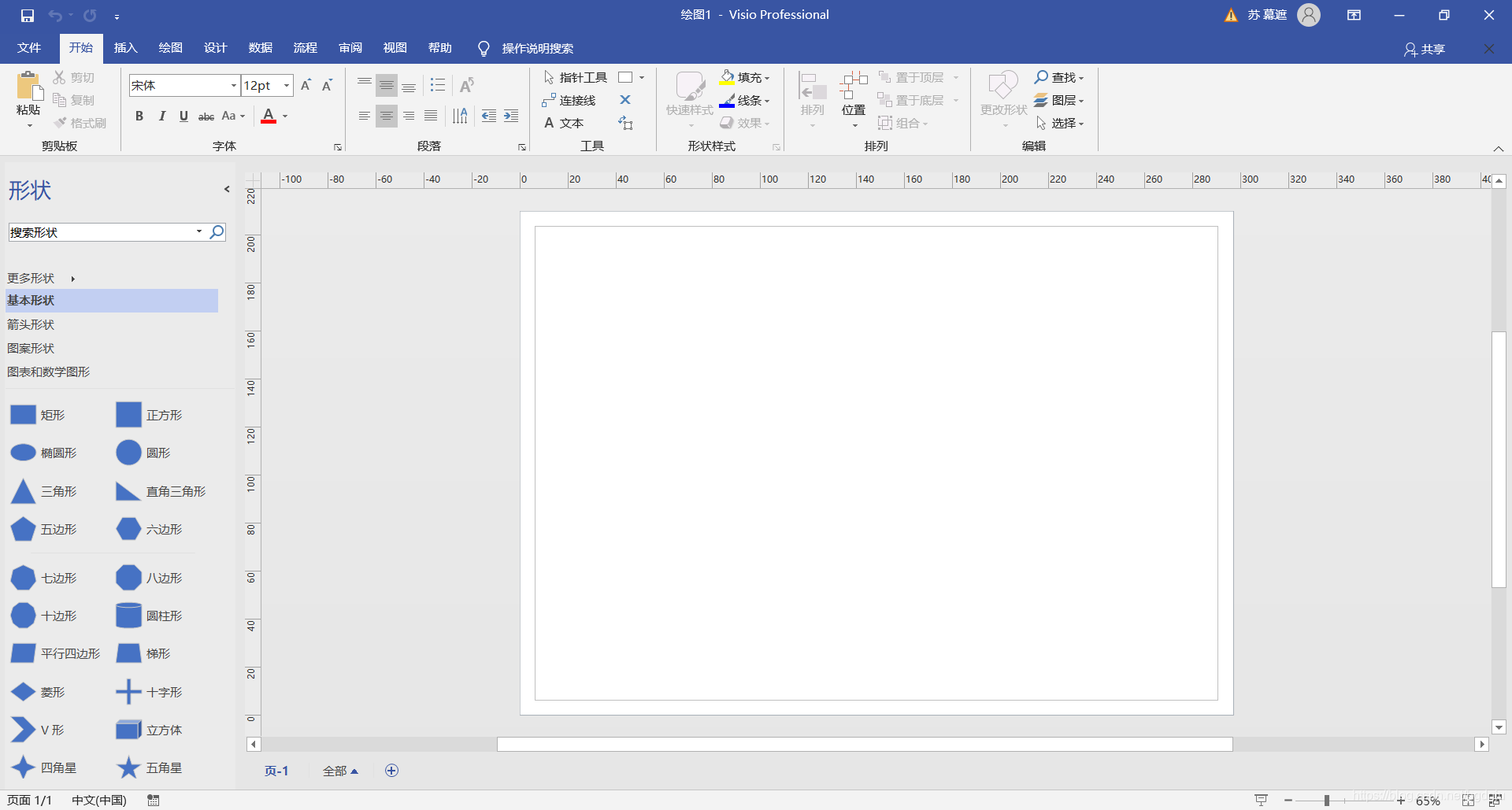

下面是打开的界面 ↓

这里的界面主体分成两个界面 左边的工具栏和右边的画图栏

因为前面说过这款软件是office系列的，所以我们可以发现上面的部分工具栏就非常的office

3.简单操作

我们开始作图就可以利用鼠标（点击左边的我们想要用到的形状然后就可以拖动到画图区）

各种形状都拖进画图区之后，接下来就是连接了

我们会用到各种线，一开始我连接实体与实体的时候发现一开始系统这里的连接线都是直角的

我自己个人在画E-R图的时候比较习惯直线

更改线段的方法

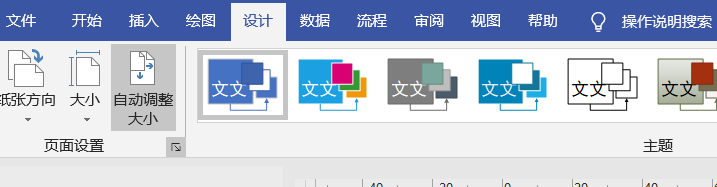

这里我们可以点击设计如下图 ↓

我们可以点击页面设置右边的扩展，如下图 ↓

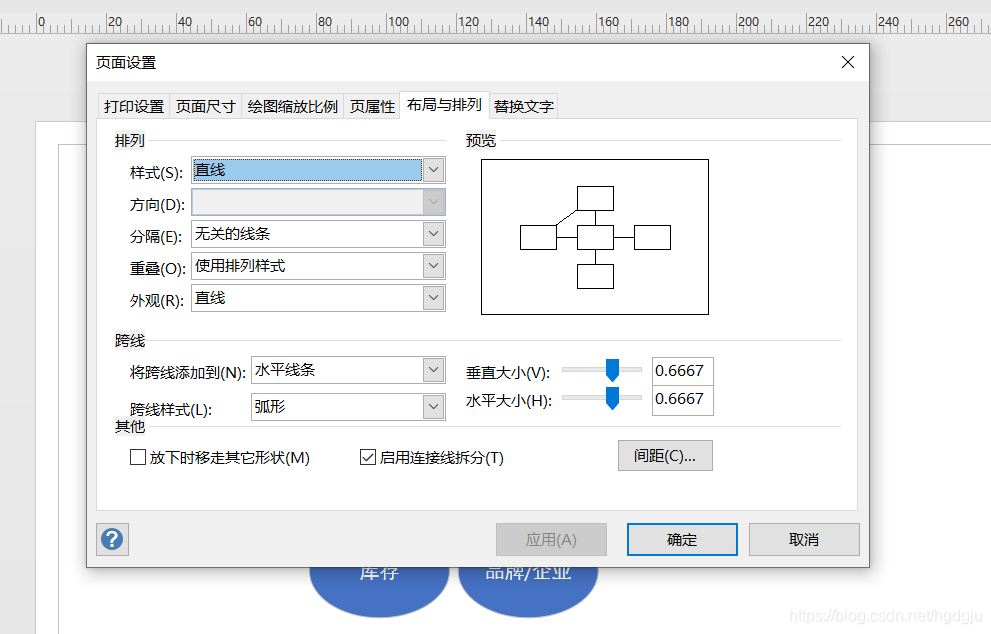

这里选择布局与排列

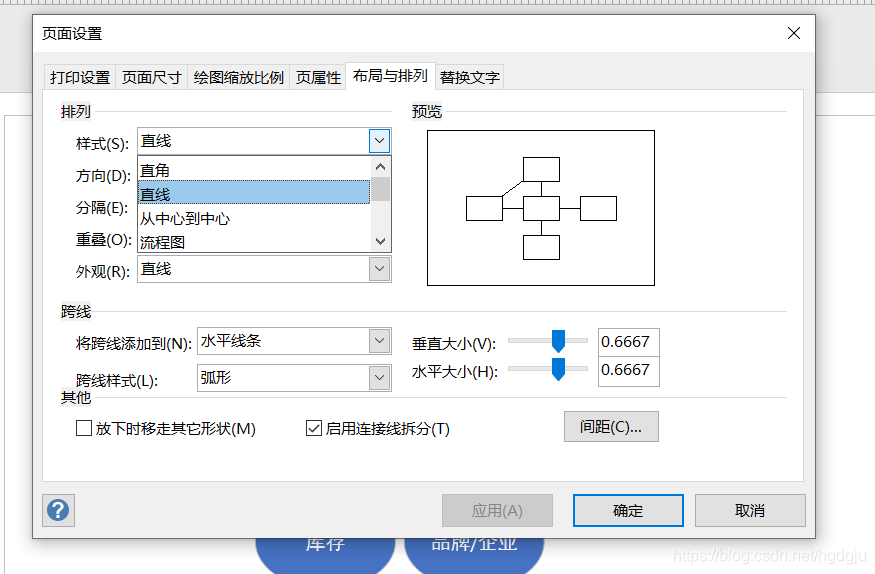

我们点击样式的下拉框 ↓

我们可以通过选择直线或直角来表现不同直线

使用正确的箭头，虚实线

我们可以依次点击 (开始->线条）

这里可以更改箭头的类型、虚实线、以及调整粗细。

以上就是我认为画图中连接比较重要的两点
