本节课学习了目标检测项目，目标检测是计算机视觉领域的重要任务，主要是识别图片中有哪些物体并且找到物体的存在位置。

多任务：位置 + 类别

目标种类与数量繁多的问题

目标尺度不均的问题遮挡、

声等外部环境干扰

目标检测的数据集

VOC数据集：

PASCAL VOC挑战赛(The PASCAL Visual Object Classes)是一个世界级的计算机视觉挑战赛。

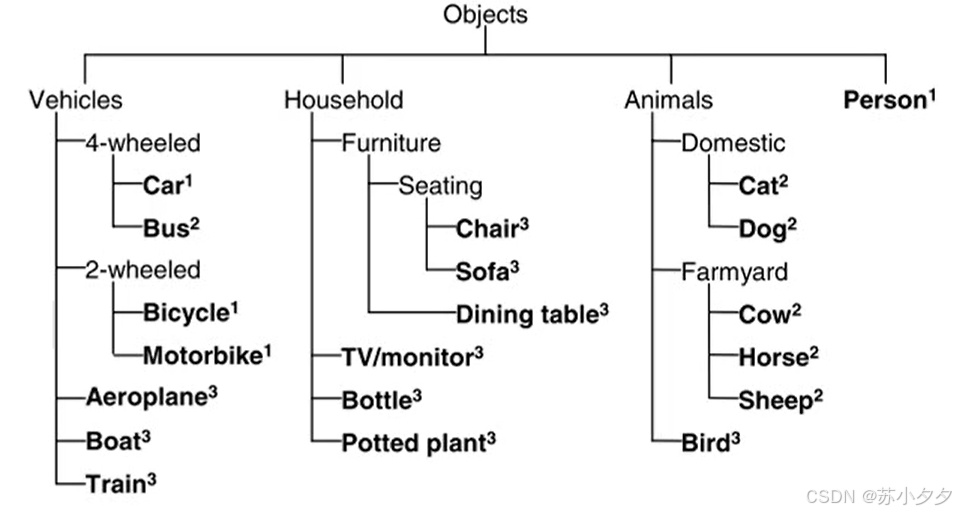

主要分为4大类，20小类；VOC 2007:9963图片/24640目标；VOC2012:23080图片/54900目标

COCO数据集

起源于微软2014年出资标注的MS COCO数据库。

包含20万个图像，80个类别，超过50万个目标标注，平均每个图像的目标数是7.2

目标检测的Ground Truth

在目标检测中，Ground Truth（真值）是非常重要的概念，Ground Truth指的是数据集中目标物体的真实位置、类别等信息，是评判目标检测模型准确性的基准。比如在一张包含汽车和行人的图像中，汽车和行人的准确位置、所属类别就是Ground Truth。

类别+真实边界框坐标(x,y,w,h) 假设左图尺寸为1000*800px

Class	x	y	width	height
Dog	100	600	150	100
Horse	700	300	200	250
Person	400	400	100	500

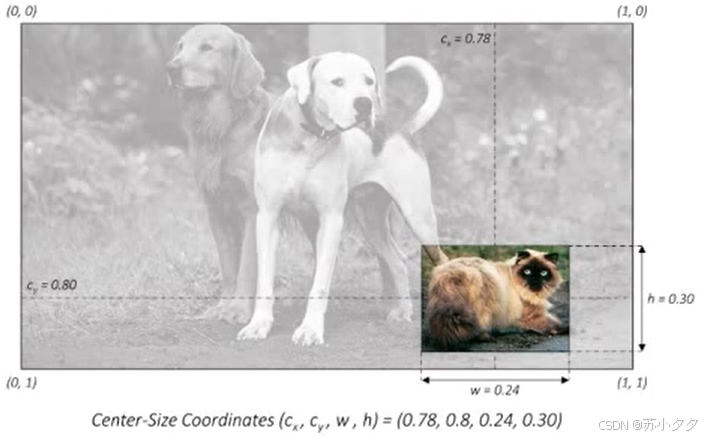

YOLO(TXT)格式： (x,y,w,h)

分别代表中心点坐标和宽、高 x,y,w,h均为归一化结果(为什么坐标最大为1)

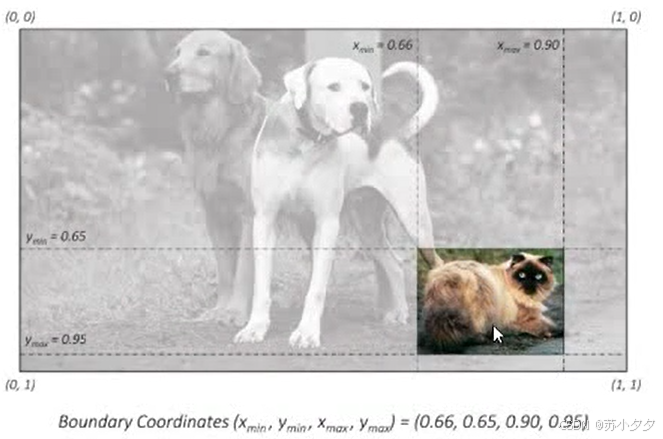

VOC(XML)格式： (Xmin,Ymin,Xmax,Ymax)

分别代表左上角和右下角的两个坐标。

COCO(JSON)格式： (Xmin, Ymin, W, H)

其中x,y,w,h均不是归一化后的数值，分别代表左上角坐标和宽、高

目标检测的评估指标

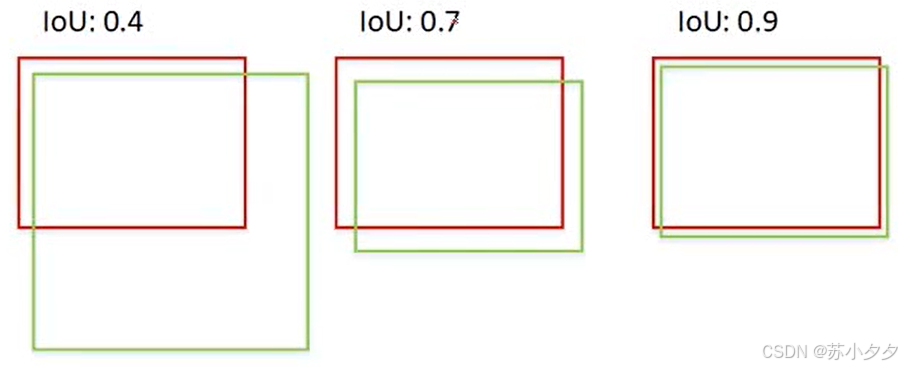

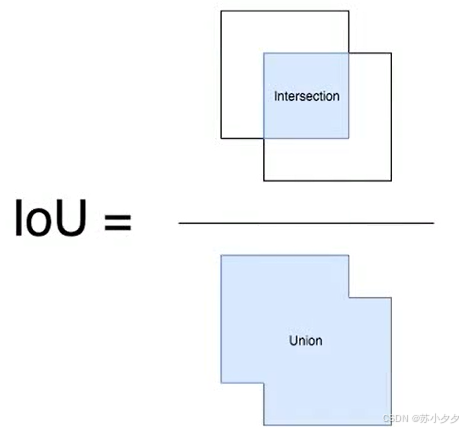

IoU：Intersection over Union

生成的预测结果会非常多

首先过滤掉低类别置信度的检测结果

使用IoU作为边界框正确性的度量指标

(重合度越高，IoU值越接近1)

检测结果的类别

评价指标	解释	Ground Truth	检测结果	目标检测中的解释
TP	真的正样本	正样本	正样本	IoU>阈值
FP	假的正样本	负样本	正样本	IoU<阈值
TN	真的负样本	负样本	负样本
FN	假的负样本	正样本	负样本	漏检目标

Precision：准确率，查准率

Recall：召回率，查全率

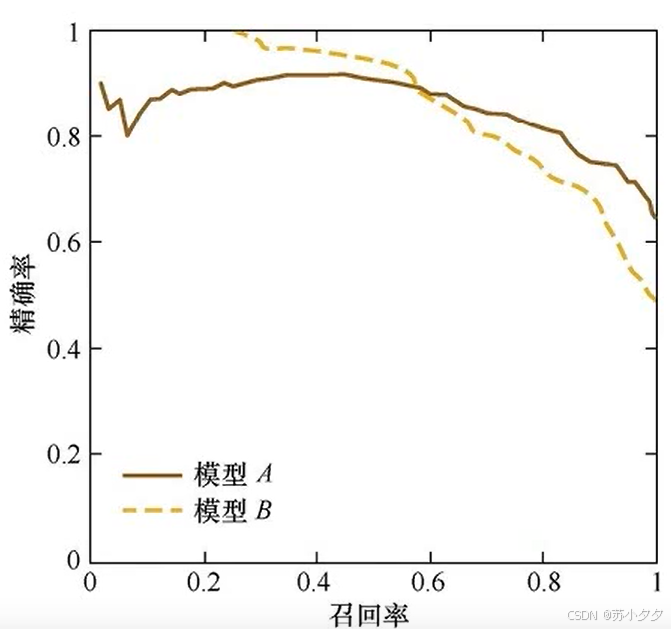

P-R曲线

mean AP：每个类别所得到的AP的均值

Average Precision：11点法、近似面积法

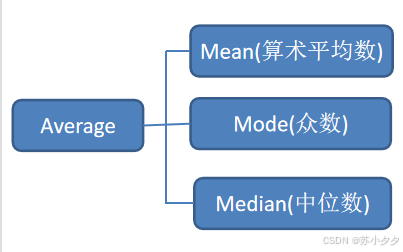

mean与average

mean：算数平均

average：包含其他的度量指标

Average P：P值需要设计度量规则让它均衡

mean AP：AP够均衡了，直接mean即可

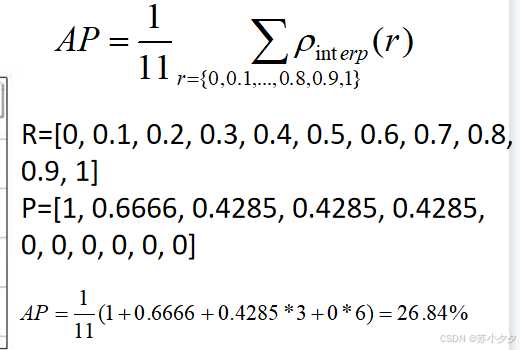

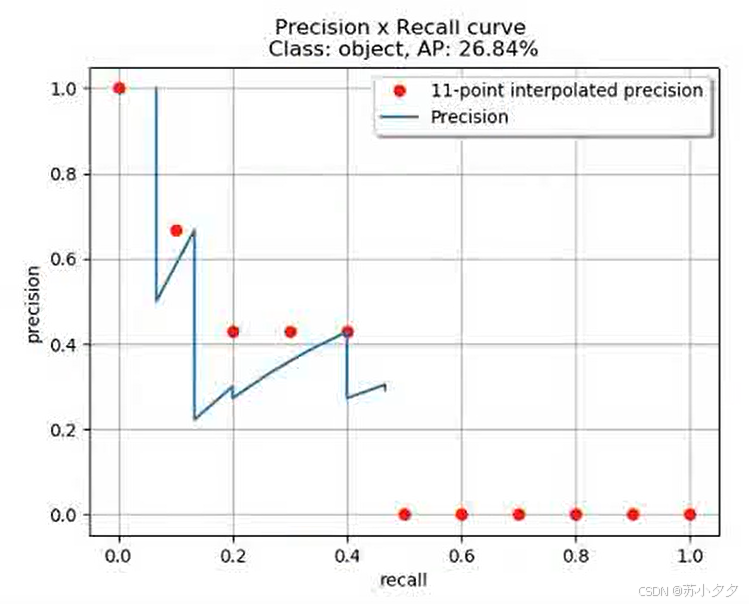

AP计算方法：11点法

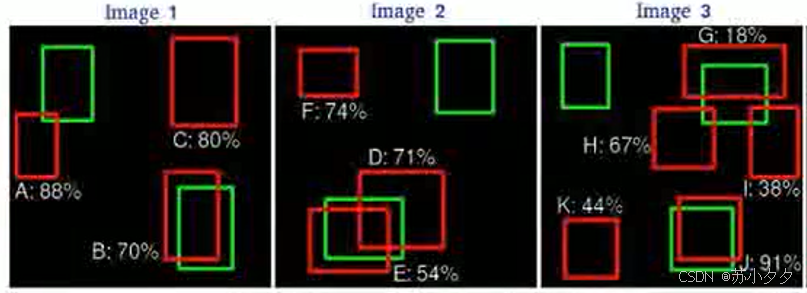

案例

1.根据IoU划分TP或者FP

	A	B	C	D
1	图片	候选框编号	置信度	TP or FP
2	1	A	0.88	FP
3	1	B	0.7	TP
4	1	C	0.8	FP
5	2	D	0.71	FP
6	2	E	0.54	TP
7	2	F	0.74	FP
8	3	G	0.18	TP
9	3	H	0.67	FP
10	3	I	0.38	FP
11	3	J	0.91	TP
12	3	K	0.44	FP

2.按置信度的从大到小，计算P和R

	A	B	C	D	E	F
1	图片	候选框编号	置信度	TP or FP	Precision	Recall
2	3	J	0.91	TP	1	0.1428
3	1	A	0.88	FP	0.5	0.1428
4	1	C	0.8	FP	0.3333	0.1428
5	2	F	0.74	FP	0.25	0.1428
6	2	D	0.71	FP	0.2	0.1428
7	1	B	0.7	TP	0.3333	0.2587
8	3	H	0.67	FP	0.2857	0.2587
9	2	E	0.54	TP	0.375	0.4285
10	3	K	0.44	FP	0.3333	0.4285
11	3	I	0.38	FP	0.3	0.4285
12	3	G	0.18	TP	0.3636
