学术干货：PPT科研绘图全攻略，零基础画出SCI级高质量插图（计算机类)

大家平常看到AI方向的论文当中，各种神经网络模型图，架构图非常好看精美，这些是如何画出来的呢？其实即便是新手小白也可以利用PPT的一些科研模板和技巧来绘制出这些精美的神经网络的模型图，架构图等，并不需要从零开始用ProcessOn或者Visio去画这些高难度的图形。下面贴出三张用PPT模板绘制的一些图形给大家看看。(ps:这是学术干货系列第四弹，分别介绍了EndNote,Origin,MathT

jiang_sir123

1654人浏览 · 2025-03-11 12:40:43

jiang_sir123 · 2025-03-11 12:40:43 发布

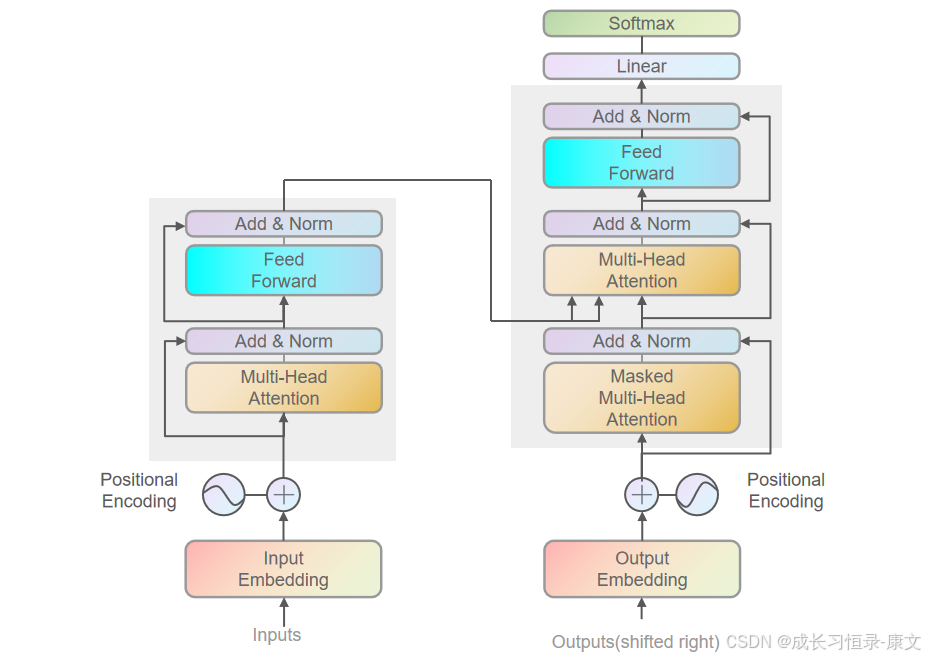

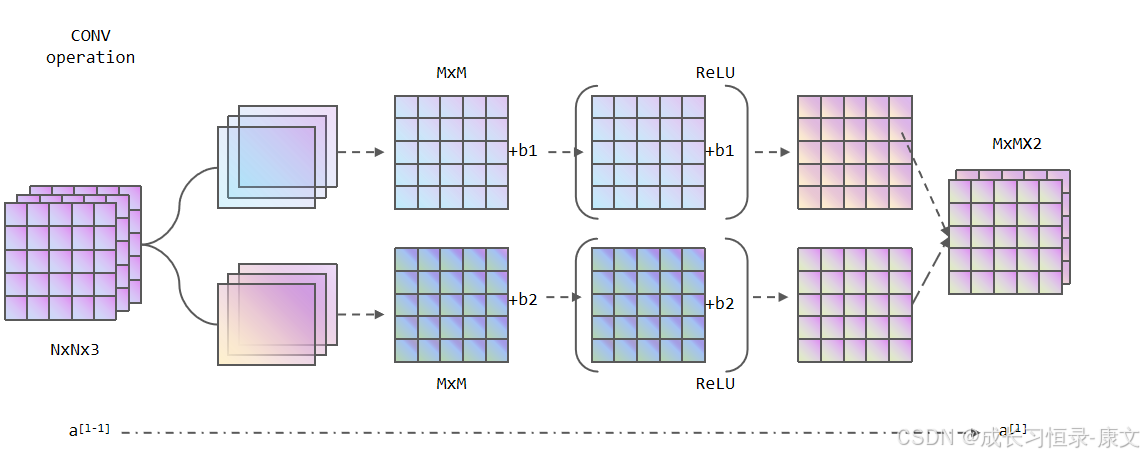

大家平常看到AI方向的论文当中，各种神经网络模型图，架构图非常好看精美，这些是如何画出来的呢？其实即便是新手小白也可以利用PPT的一些科研模板和技巧来绘制出这些精美的神经网络的模型图，架构图等，并不需要从零开始用ProcessOn或者Visio去画这些高难度的图形。下面贴出三张用PPT模板绘制的一些图形给大家看看。(ps:这是学术干货系列第四弹，分别介绍了EndNote,Origin,MathType,PPT绘图等干货，后续会继续更新学术干货系列，欢迎关注）

一、为什么用PPT画SCI图？

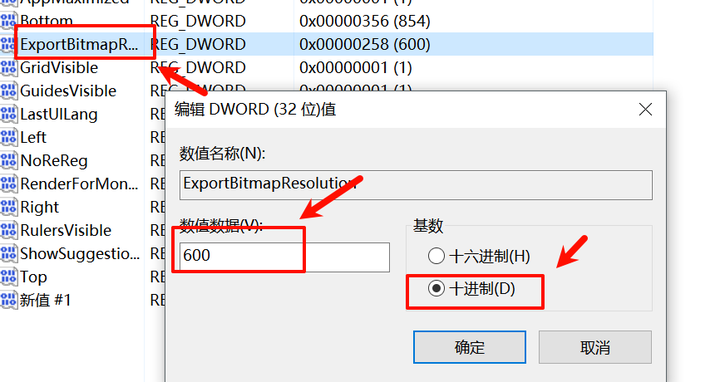

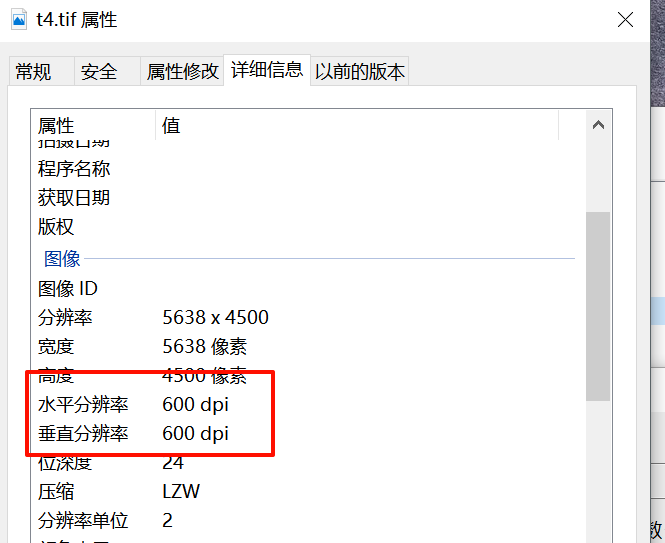

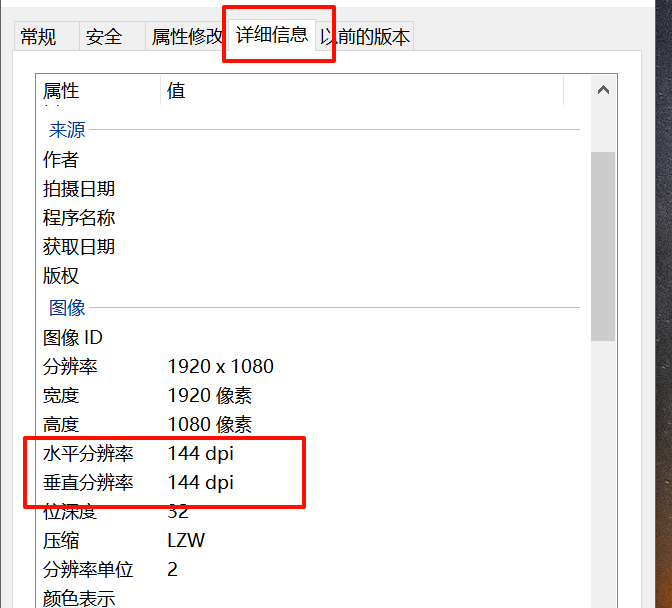

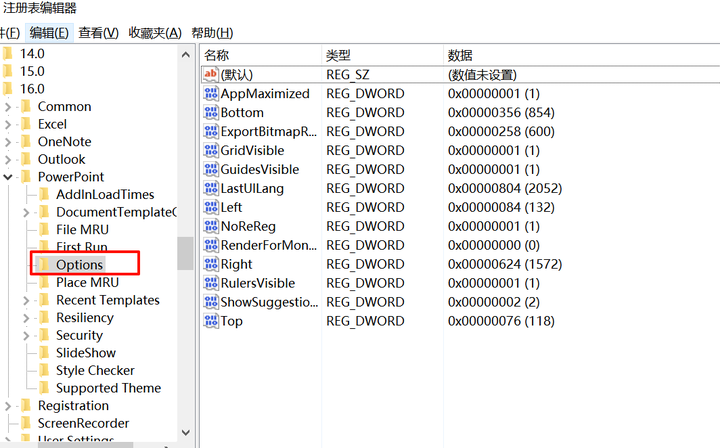

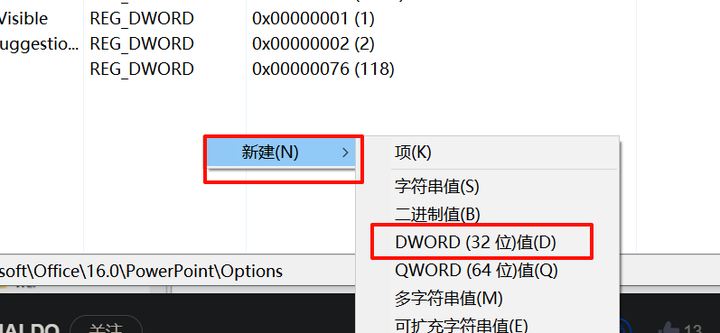

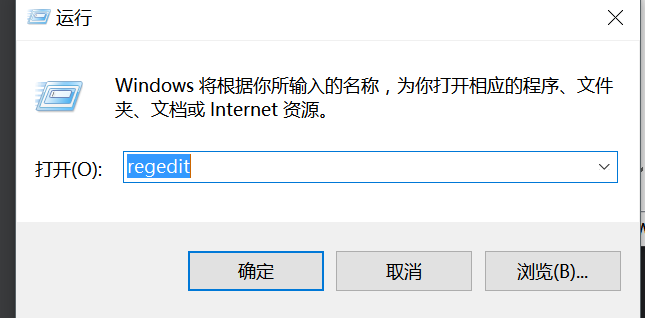

免费导出各种高清图片文件png,pdf,emf等：导出PDF/EMF格式无限放大不模糊，完爆工具截图，很多在线绘图软件如processon等导出高清图片时还需要VIP收费，而PPT是免费的。
丰富的PPT绘图模板，傻瓜式操作：无需学PS/AI，矩形+圆形+线条就能拼出细胞结构图/实验装置图。
高效对齐公式/文字/图形，一键修改全图配色，裁剪白边等：PPT内置网格线，参考线等，可以高效对其图形，文字等。另外PPT也可以很方便的给图片裁剪多余的白边等技巧。

二、PPT绘图的一些设置

2.1 设置网格线

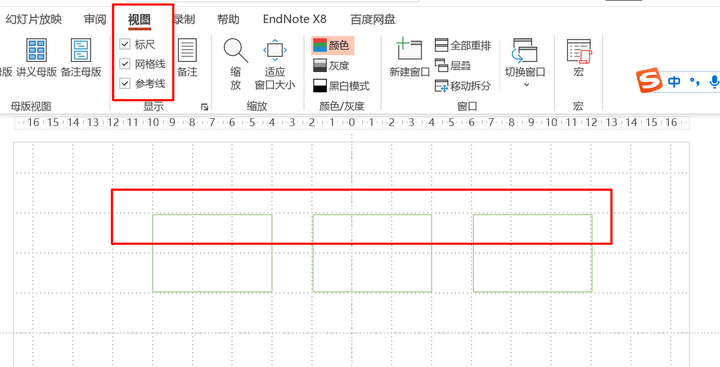

我们可以在视图选项卡里面勾选上标尺，网格线，参考线这些，这样我们绘图的时候就可以根据网格线等去安排好形状大小和尺寸，

2.2 裁剪白边

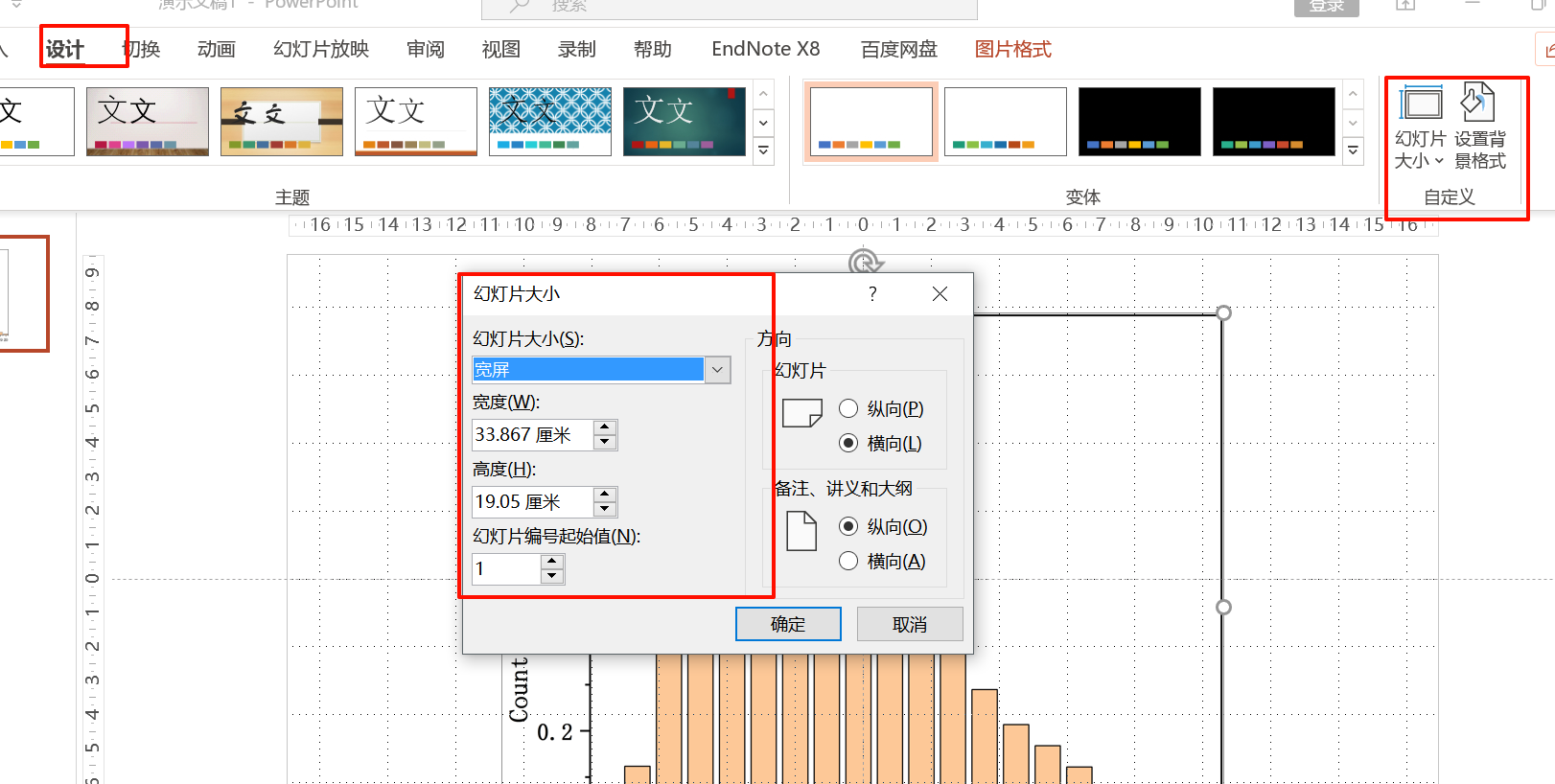

如果我们知道导出PPT的内容为图片，会出现一大片白片区域，这个也是不符合SCI绘图要求的，那么我们可以修改PPT的尺寸大小来消除图片的白片区域，具体操作是：设计选项卡-》幻灯片大小-》自定义幻灯片大小来进行修改宽度和高度。

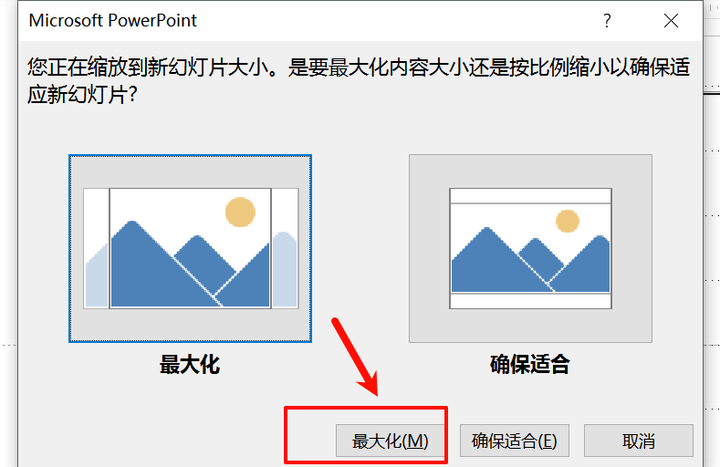

我们看到上面的图形高度差不多，但是宽度过长，我们通过标尺线大概计算出需要缩减10cm的宽度，修改宽度33为23即可，高度保持不变，点击确定，弹出两个选项，最大化和确保合适，这样一定要选择最大化按钮。

两个选项的区别是：

最大化:通过裁剪画布，达到新指定的页面比例，一般用于消除白边。
确保合适:按照新比例缩小或放大，以适应新指定的页面比例，但此时会在页面上仍旧会产生白边，无法消除。

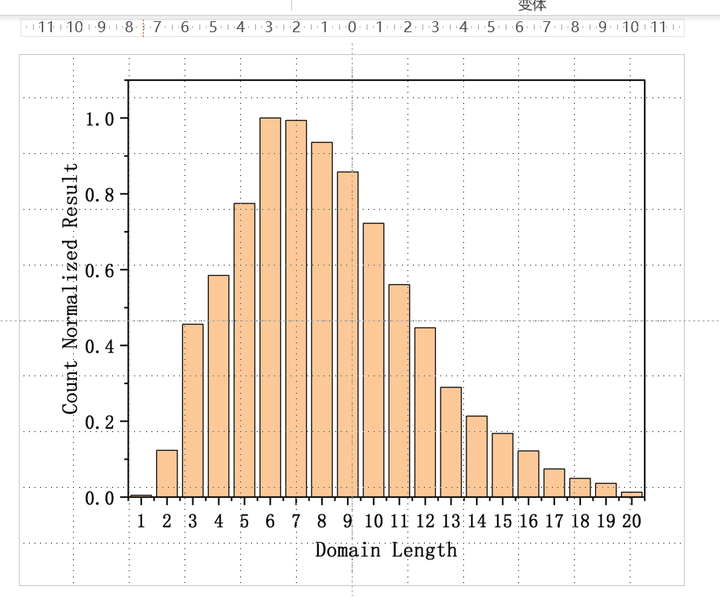

这样我们就得到了一张符合SCI要求的图片了，两侧的白边区域都非常小。

三、使用PPT科研模板绘图

PPT包含了各种用于科研绘图的一些图片和基础图形，我们完全不需要使用Visio或者ProcessOn从零开始手动绘图，调色等。使用这些科研模板绘图，即便是零基础的小白，也能轻松绘制出SCI高质量的精美图片。因为本人计算机专业的，因此只介绍下用于计算机和AI相关的绘图模板。其他专业应该也是有对应的PPT模板的，大家可以去网上自己搜索一下。

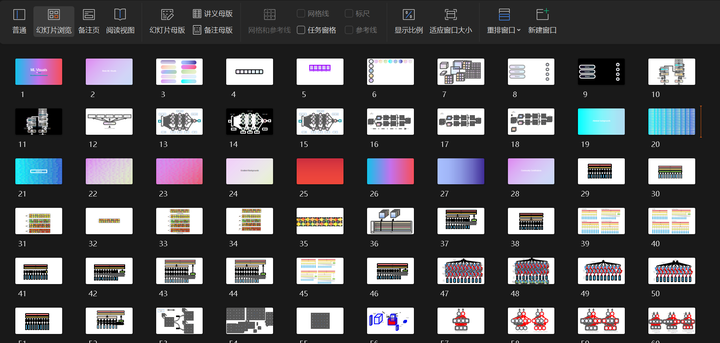

ML-visual项目： ML-Visual项目是github上面开源的一个用于绘制机器学习相关的PPT模板，提供有好过100多张的图片，旨在帮助科研人员和学习者提升深度学习论文和报告的视觉效果。该项目提供模型输入、卷积、神经元、操作等基本组件，以及抽象背景和渐变背景等多种设计元素。可以去github查看：GitHub - dair-ai/ml-visuals: 🎨 ML Visuals contains figures and templates which you can reuse and customize to improve your scientific writing.

目前该仓库提供一个google文档访问方式（需外网访问）https://docs.google.com/presentation/d/11mR1nkIR9fbHegFkcFq8z9oDQ5sjv8E3JJp1LfLGKuk/edit?usp=sharing，但官网只能下载到一部分幻灯片(62张)。当然也可以在我的公众号内获取完整的160张PPT的ML-Visulas模板。
