传感器技术与应用检测（含树莓派相关实例）

前言

本文我们将从传感器的基本原理、分类及其在检测系统中的应用入手，探讨传感器技术在实际工程中的应用。本文既讲理论也注重实践，通过树莓派平台实现一个检测应用案例，带大家一起领略传感器技术的魅力。

一、传感器概述——定义与核心功能

传感器是能将被测物理量（如温度、压力、位移等）按一定规律转换为可用电信号的器件或装置。其核心功能是感知与转换，例如将机械振动转化为电压信号，或将光强变化转化为电流信号。在现代自动化、物联网及智能制造中，传感器起着至关重要的作用。

关键特性：

共性：基于物理、化学或生物效应实现非电量到电量的转换。
组成：由敏感元件（直接感知被测参数）、转换元件（将感知量转换为电参数）、信号调理电路（优化电信号）三部分构成。

二、传感器的分类

传感器分类维度多样，以下是主要分类方式及典型示例：

1.按被测参数分类

物理量：温度、压力、位移、加速度传感器等。
化学量：气体浓度（如CO₂传感器）、pH值传感器等。
生物量：血糖传感器、DNA生物传感器等。

2.按工作原理分类

物性型：利用材料固有特性（如压阻效应、热电效应）实现转换，如压电传感器、热敏电阻。
结构型：依赖物理结构变化（如电容极板位移），如电容式、电感式传感器。

3.按输出信号分类

模拟式：输出连续变化的电压或电流信号（如热电偶）。
数字式：输出离散的数字信号（如编码器）。

三、传感器的核心性能指标

传感器的性能直接影响检测系统的精度与可靠性，主要包括静态特性与动态特性：

1.静态特性

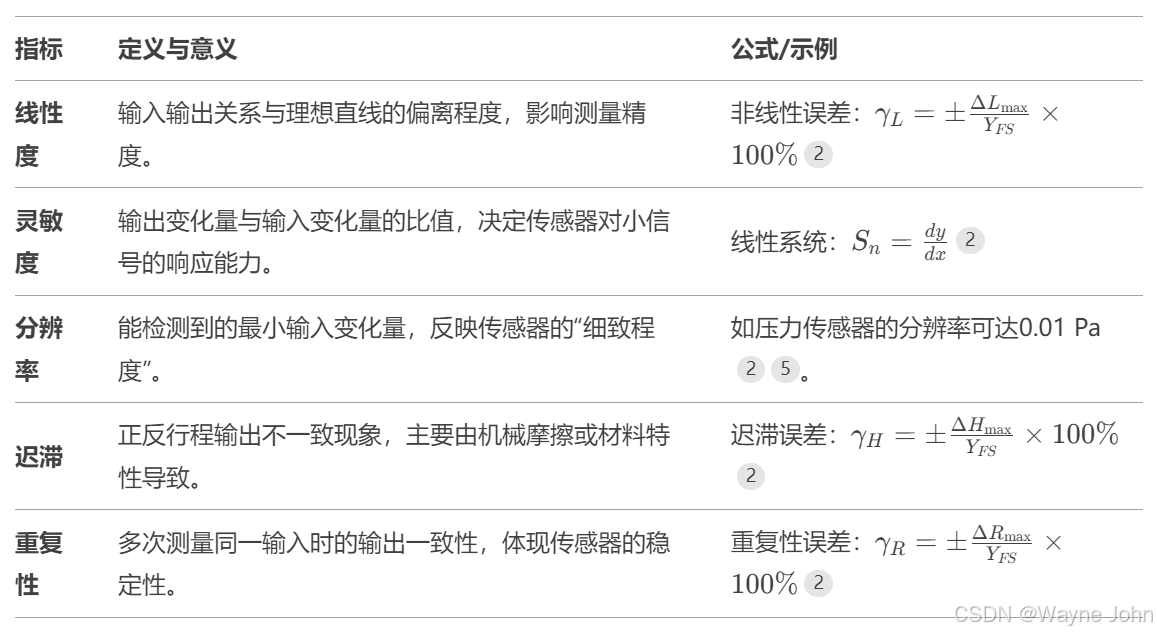

传感器静态特性

2.动态特性

一阶系统模型：适用于温度等缓变信号的传感器，微分方程为：

其中，τ为时间常数，K为静态灵敏度。
频率响应：反映传感器对快速变化信号的跟踪能力，需关注带宽与截止频率。

四、应用检测中的传感器技术

在实际检测系统中，传感器通常与信号调理电路、数据采集模块和处理算法紧密结合。下面以基于树莓派的太阳能发电量监测与功率预测系统为例，介绍如何利用传感器技术进行数据采集和处理。

1.系统概述

本系统基于树莓派平台，结合太阳能电池板、MPPT（最大功率点跟踪）控制器和数据采集模块，实现对太阳能发电量的实时监测和功率预测。系统主要功能包括：

实时数据采集：获取电压、电流、功率等关键参数。
数据处理与存储：对采集的数据进行处理，并存储以供分析。
功率预测：基于历史数据，预测未来的发电功率。
用户界面：通过Web界面或移动应用，方便用户查看数据和预测结果。

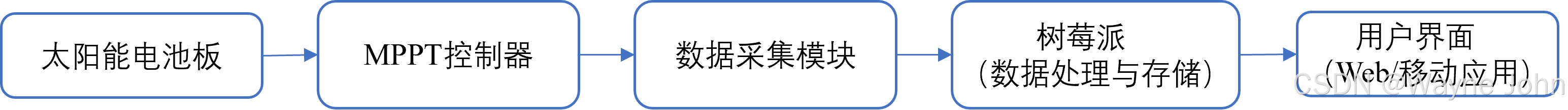

2.系统架构

在这里插入图片描述

3.硬件组成

太阳能电池板：将太阳能转化为电能，提供系统所需电力。
MPPT控制器：优化电池板的工作点，确保最大功率输出。
数据采集模块：使用外部ADC（如ADS1115）将模拟信号转换为数字信号，传输至树莓派。

4. 软件设计

4.1 数据采集与处理

在树莓派上运行Python程序，使用Adafruit的ADS1x15库，通过I2C接口与ADS1115通信，采集电压和电流数据。以下是数据采集的示例代码：

import time
import board
import busio
from adafruit_ads1x15.ads1115 import ADS1115
from adafruit_ads1x15.analog_in import AnalogIn

# 初始化I2C总线和ADS1115 ADC
i2c = busio.I2C(board.SCL, board.SDA)
ads = ADS1115(i2c)
voltage_channel = AnalogIn(ads, ADS1115.P0)  # 电压通道
current_channel = AnalogIn(ads, ADS1115.P1)  # 电流通道

# 采集数据并进行平均滤波
sample_count = 100
voltage_total = 0.0
current_total = 0.0

for i in range(sample_count):
    voltage_total += voltage_channel.value
    current_total += current_channel.value
    time.sleep(0.01)  # 延时10毫秒

avg_voltage_adc = voltage_total / sample_count
avg_current_adc = current_total / sample_count

# 转换为实际电压和电流值
voltage = (avg_voltage_adc / 32767) * 4.096  # 假设参考电压为4.096V，16位ADC
current = (avg_current_adc / 32767) * 4.096  # 同上

# 计算实际功率（单位：W）
power_measured = voltage * current

print(f"平均电压：{voltage:.2f} V")
print(f"平均电流：{current:.2f} A")
print(f"测得功率：{power_measured:.2f} W")

上述代码中，首先初始化I2C总线和ADS1115 ADC，选择电压和电流的采集通道。通过多次采样计算平均值，减少噪声干扰。然后，将ADC值转换为实际电压和电流值，并计算功率。

4.2 数据存储与分析

采集到的数据可以存储在本地数据库（如SQLite）或云端数据库中。使用Python的SQLite库，将数据存储到本地数据库，方便后续分析。以下是数据存储的示例代码：

import sqlite3

# 连接数据库（如果数据库不存在，将自动创建）
conn = sqlite3.connect('solar_data.db')
c = conn.cursor()

# 创建表格
c.execute('''CREATE TABLE IF NOT EXISTS power_data
             (timestamp DATETIME DEFAULT CURRENT_TIMESTAMP, voltage REAL, current REAL, power REAL)''')

# 插入数据
c.execute("INSERT INTO power_data (voltage, current, power) VALUES (?, ?, ?)",
          (voltage, current, power_measured))

# 提交事务
conn.commit()

# 关闭连接
conn.close()

通过上述代码，系统会将每次采集的电压、电流和功率数据插入到数据库中，并记录时间戳。

4.3 功率预测

利用存储的历史数据，可以采用机器学习算法（如线性回归、支持向量机等）进行功率预测。使用Python的scikit-learn库，训练预测模型。以下是功率预测的示例代码：

import sqlite3
import numpy as np
from sklearn.linear_model import LinearRegression
import matplotlib.pyplot as plt

# 连接数据库
conn = sqlite3.connect('solar_data.db')
c = conn.cursor()

# 获取历史数据

::contentReference[oaicite:0]{index=0}

五、传感器技术发展趋势

1. 集成化与微型化

技术亮点：MEMS（微机电系统）技术推动传感器体积缩小，如微型加速度计集成于智能手机。

2. 智能化与网络化

技术亮点：AI（如:DeepSeek）算法赋能传感器信号处理，例如通过生成对抗网络（GAN）提升低成本传感器性能。

3. 多模态融合

案例：特斯拉Optimus机器人采用压阻-电容混合传感架构，兼顾灵敏度与可靠性8。

4. 新材料突破

案例：MXene材料与液态金属电路提升柔性传感器的延展性与灵敏度，推动电子皮肤商业化8。

六、学习资源与扩展阅读（参考文献）

1、教材与专著

《传感器技术与应用（第4版）》（金发庆，机械工业出版社）
《传感器及应用技术》（刘婷婷、张开友，化学工业出版社）

2、学术论文与前沿研究

2.1 广西大学龙雨教授团队（《Composites Communications》2025）

标题：受皮肤感知器官启发的3D打印自修复多功能柔性传感器
研究内容：开发了一种集成压力、接近感知与自修复功能的柔性传感器，灵敏度达2.449 kPa⁻¹，检测限0.5Pa，受损后可恢复95%性能。通过多级仿生结构设计与双电层效应（EDL），实现高线性度与快速响应（58 ms）。
应用：智能假肢、可穿戴设备及机器人触觉感知领域。
