威纶通触摸屏通过宏指令将数据转发数据给第三方设备(PLC)

项目调试过程中，因现场设备自带的PLC无备用通讯口，无法直接与S7-1200PLC进行通讯，故采取折中方案：通过触摸屏将数据转发给PLC，并读取PLC数据写入设备中。
本文采取替代设备进行测试：

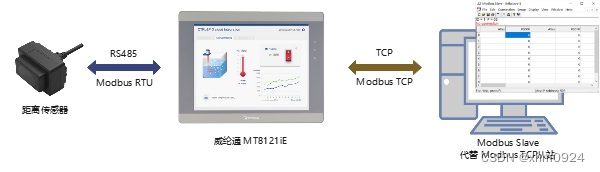

摸屏通过Modbus RTU协议读取测距传感器（代替设备自带的海为PLC）的数据，然后触摸屏通过Modbus TCP协议转发给电脑上的Modbus Slave软件（代替现场S7-1200 PLC），实现数据转发功能。

1. 调试环境

1.1 硬件设备

1.2 软件

EasyBuilder Pro V6.08.02.449 Build 2023.06.19

2. 设备参数

2.1 测距传感器

1. 传感器引脚说明

2. 通讯参数
   115200，N，8，1

3. 功能码及寄存器

   • 支持的功能码：03,06
   • 寄存器地址：0（距离值，单位cm），Modbus地址:400001

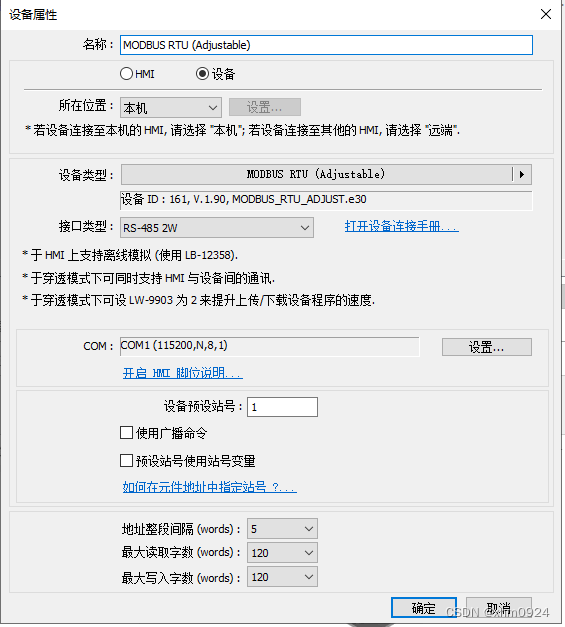

2.2 触摸屏参数

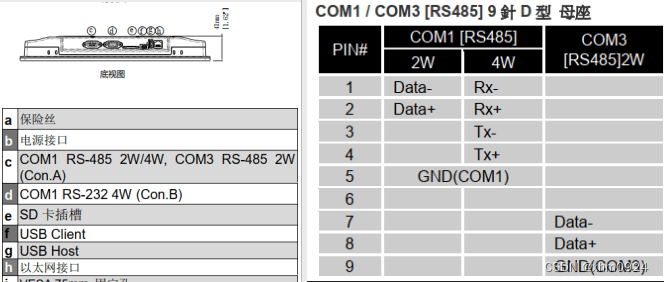

1. RS485接口
   串口配置：Com1（RS485）：1-Data-,2-Data+

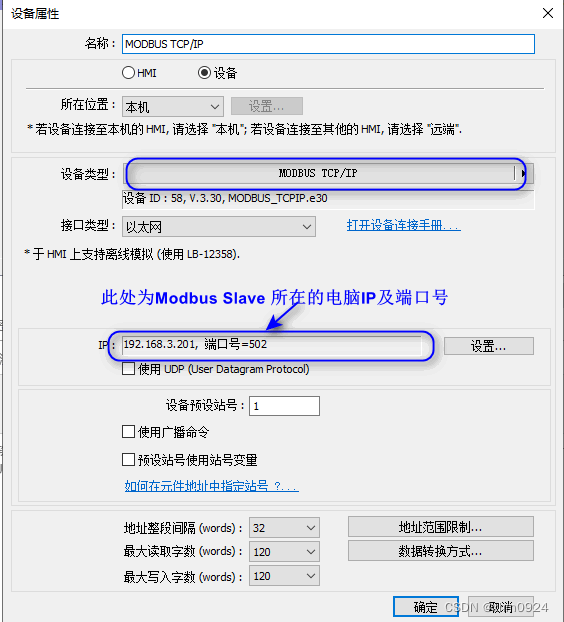

2. 以太网接口

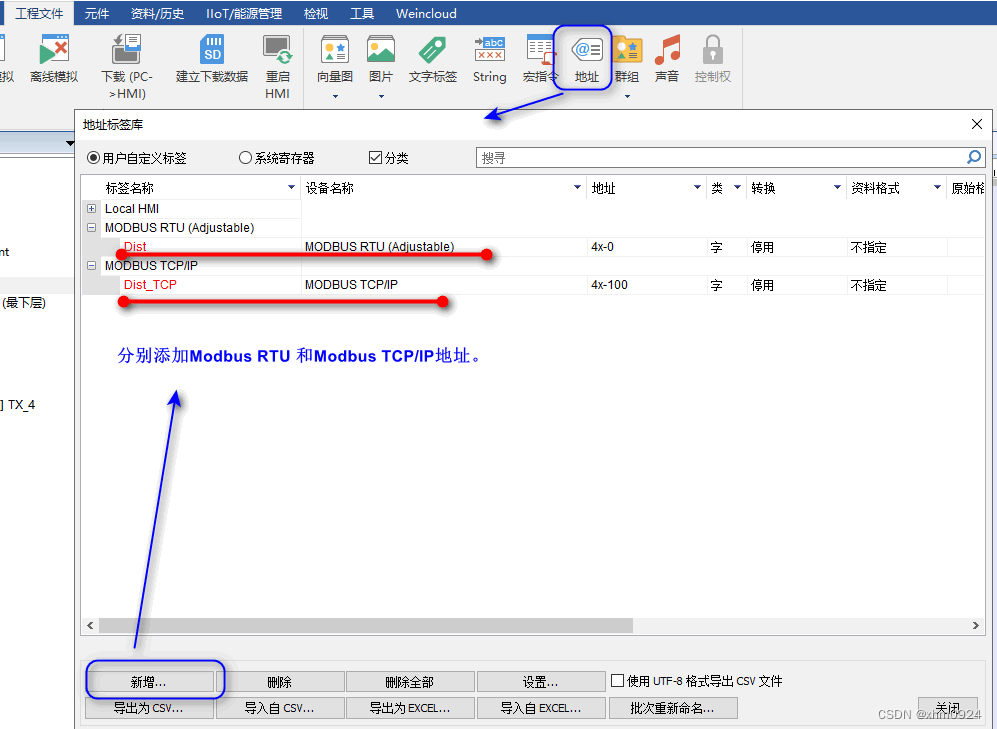

3. 标签名（寄存器地址）设置

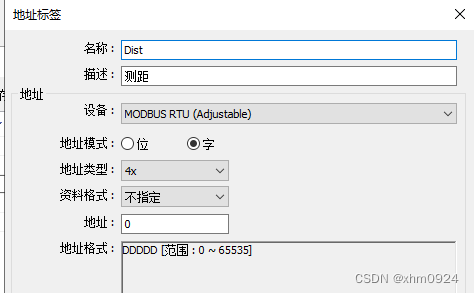

• 添加Modbus RTU标签名

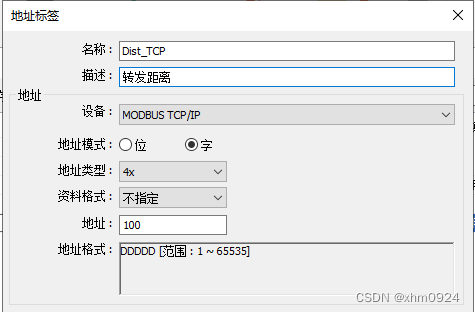

• 添加Modbus TCP/IP标签名

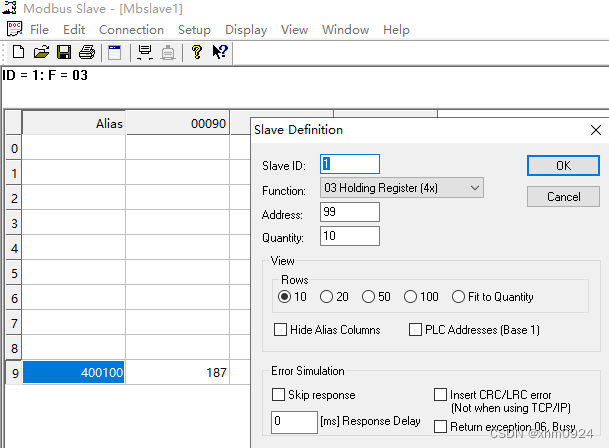

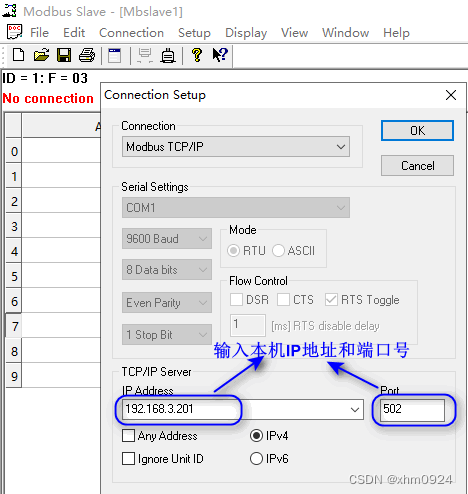

2.3 Modbus Slave参数设置

本机电脑IP地址为：192.168.3.201，端口号：502

Modbus 地址：4x0100

3. 通过宏指令进行数据转发

3.1 宏指令的概述

1. 宏指令的作用
   宏指令提供了应用程序之外所需的附加功能。在HMI人机界面运行时，宏指令可以自动的执行这些命令。它可以担负执行譬如数据运算，传送等。

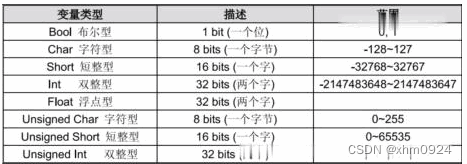

2. 常见变量类型


3. 如何实现一个简单的宏指令？
   a. 确定变量类型
   b. 编写脚本语句
   c. 宏指令触发条件.

3.2 操作步骤

1. 本文传送的信号，类型为 Unsigned Short短整型。
2. 编写脚本，将触摸屏中的"Dist"信号传送给另一个变量"Dist_TCP"。

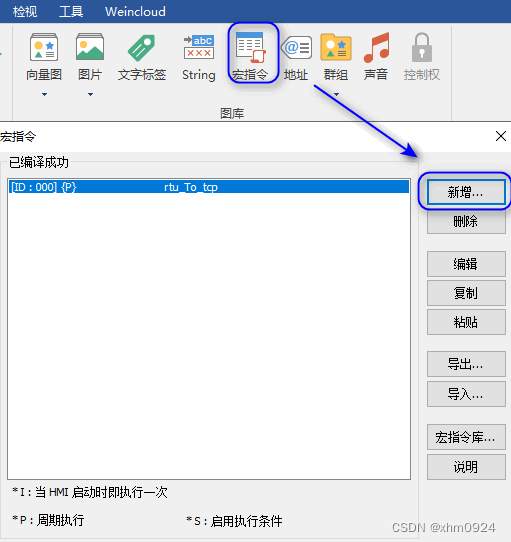

   • 打开宏指令编辑界面，新增“宏指令”

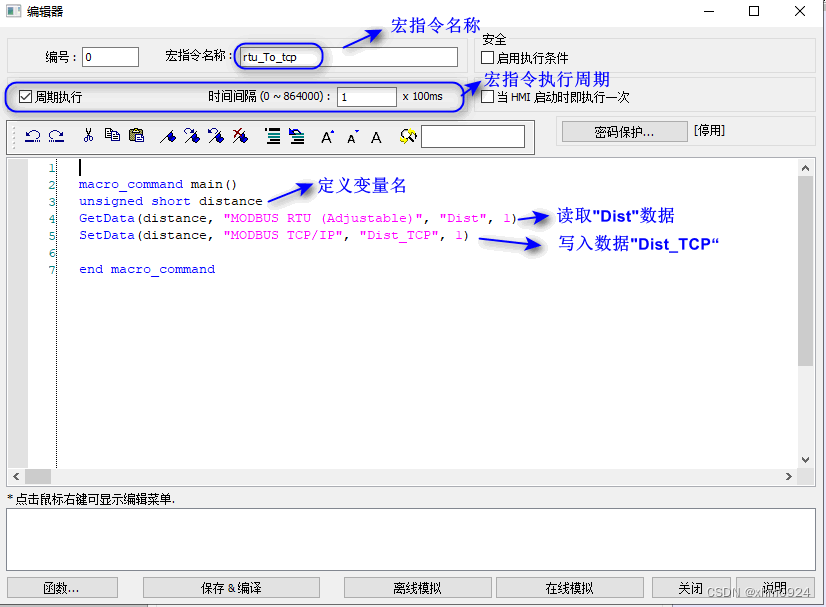

   • 编写“宏指令


代码：

macro_command main()
unsigned short distance
GetData(distance, "MODBUS RTU (Adjustable)", "Dist", 1)
SetData(distance, "MODBUS TCP/IP", "Dist_TCP", 1)

end macro_command

3. 执行周期，本例为周期性执行，触发周期为0.1S。
   注：大家也可以选择其他触发条件，比如：功能键触发宏指令、开机的时候执行、开启窗口时执行或关闭窗口时执行。

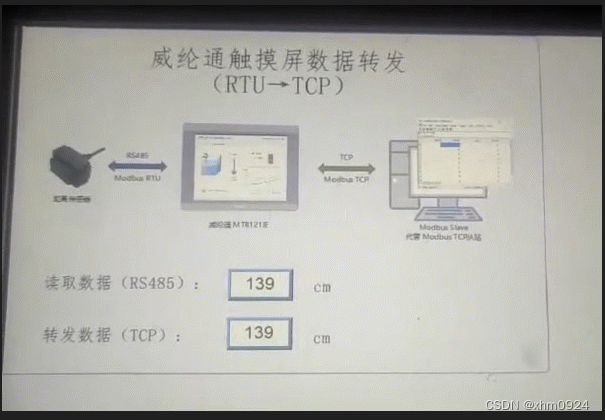

4. 执行结果
