一个标准的电路板，需要对板框的外形尺寸及定位孔或者定位元件的位置进行标注，Allegro中尺寸标注有很强大的功能，包括线性标注，角度标注，引线标注等。

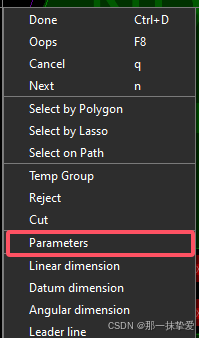

        1、参数设置General选项卡。选择Manufacture菜单--Dimension Environment命令进入标注模式，在工作区域内点击右键弹出菜单中选择parameters菜单修改标注的参数。General选项卡中是标注的标准和标注单位设置，菜单和界面截图如下图。

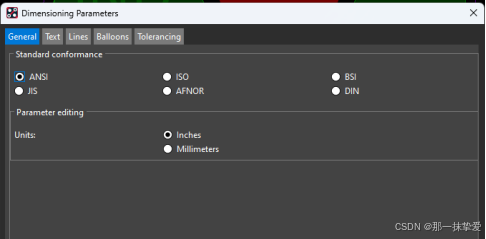

        General选项卡中，Standard Conformance是尺寸标注的几个标准。ANSI，American National Standards Institute (default)美国国家标准协会(默认)，BSI British Standards Institute英国工业协会，DIN German Industrial Normal德国工业标准，ISO International Organization for Standardization国际标准化组织，JIS Japanese Industrial Standard日本工业标准，AFNOR French Association of Normalization法国标准化协会。

        Parameter Editing主要是单位设置，包括Inches英寸，Millimeters毫米。

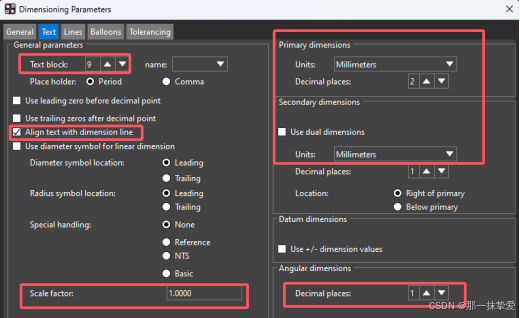

        2、参数设置Text选项卡。Text选项卡中是尺寸标注文字设置选项，Text block文本框用来设置标注的字号尺寸。选择Align text with dimension line复选框，在标注的时候，文字会和标注线对齐显示。Scale factor文本框用来设置标注的比例，1.0代表标注是1:1的比例。Decimal Places 下拉选择框用来设置标注的小数点精度。

        参数设置Lines选项卡用来做标注尺寸线的属性设置，Balloons选项卡用来做标注延伸线设置，Tolerancing选项卡用来设置标注的公差。

线性标注

        参数设置好之后，在工作区域内点击右键选择Linear dimension命令将进入线性标注模式。对于线段，用鼠标点击选择需要标注的线段拖动后该线段就已经被标注，拖动标注文字到合适的位置之后，点击确认放置位置后右键选择Done结束命令。对于间隔的Pin或者非整体的对象，需要用鼠标分别点击需要标注的两端，然后拖动标注文字到合适的位置之后，点击确认放置位置后右键选择Done结束命令。

标注圆弧半径

        参数设置好之后，在工作区域内点击右键选择 Radial leader命令将进入圆弧半径标注模式。用鼠标点击选择需要标注的圆弧半径拖动后该圆弧就已经被标注，拖动标注文字到合适的位置之后，点击确认放置位置后右键选择Done结束命令。或者按“n”也可结束进行下一个。

基准标注

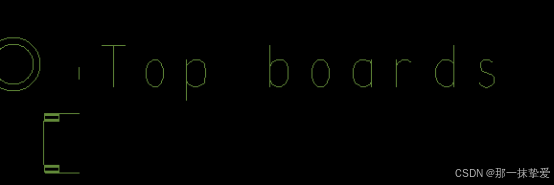

        参数设置好之后，在工作区域内点击右键选择Datum dimension命令将进入基准标注模式。在右侧Options选项卡中设置Active Class为Board Geometry， Subclass为Dimension，Value文本框中设置标注数值，text 设置要标注的文字。Dimension axis中设置x表示水平轴标注，y表示垂直轴标注，Both表示都两者都允许。该处假设需要标注Outline上侧的板框，可以设置Value为1，Text为Top Boards ,Dimension axis中设置x，用鼠标点击选择上册的板框后输入的字符就已经标注在线段上，拖动标注文字到合适的位置之后，点击确认放置位置后右键选择Done结束命令。

标注删除

        标注的删除。选择Manufacture菜单--Dimension Environment命令进入标注模式，在工作区域内点击右键弹出菜单中选择Delete Dimensions菜单，进入标注删除模式。用鼠标点击需要删除的标注后标注就会被删除，点击右键选择Done结束命令。

锁定标注

        选择Manufacture菜单--Dimension Environment命令进入标注模式，在工作区域内点击右键弹出菜单中选择Lock Dimensions菜单，进入标注锁定模式。标注和标注的对象是关联的，当移动被标注的对象之后，标注也会跟着变化，不仅仅是标注的数值变化，标注的位置也会变化，有些情况下位置的变化是我们不需要的，所以这个时候就需要Lock Dimensions锁定标注。锁定标注后不管元件怎么移动，标注的位置都相对固定。Unlock Dimensions用来解除锁定，命令的操作方法和步骤和Lock Dimensions都一致。

​​​​​​​Ballon Leader

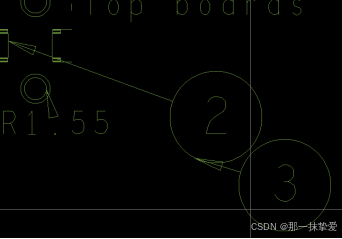

        选择Manufacture菜单--Dimension Environment命令进入标注模式，在工作区域内点击右键弹出菜单中选择Ballon Leader命令进入。在右侧Options选项卡中设置Active Class为Board Geometry， Subclas为Dimension，Value文本框中设置要标注到图纸上的数字或字母。用鼠标点击选择标注对象后，拖动标注文字到合适的位置之后，点击确认放置位置后右键选择Done结束命令。默认情况下Ballon Leader外形是个圆框，Value文本框中不输入内容的情况下，默认用摆放的数字序号来进行表示。

标注显示与关闭

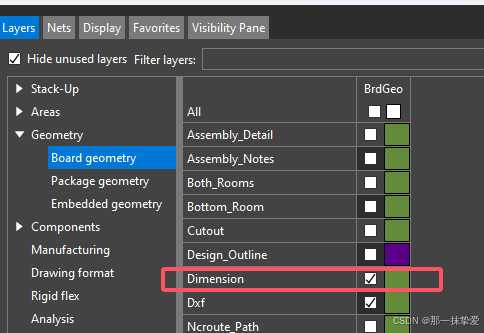

        在Display菜单--Color/Visibllty--Board geometry选项卡中找到Dimension显示选项，勾选dimension选项后标注的会显示，取消勾选后标注会被隐藏。
