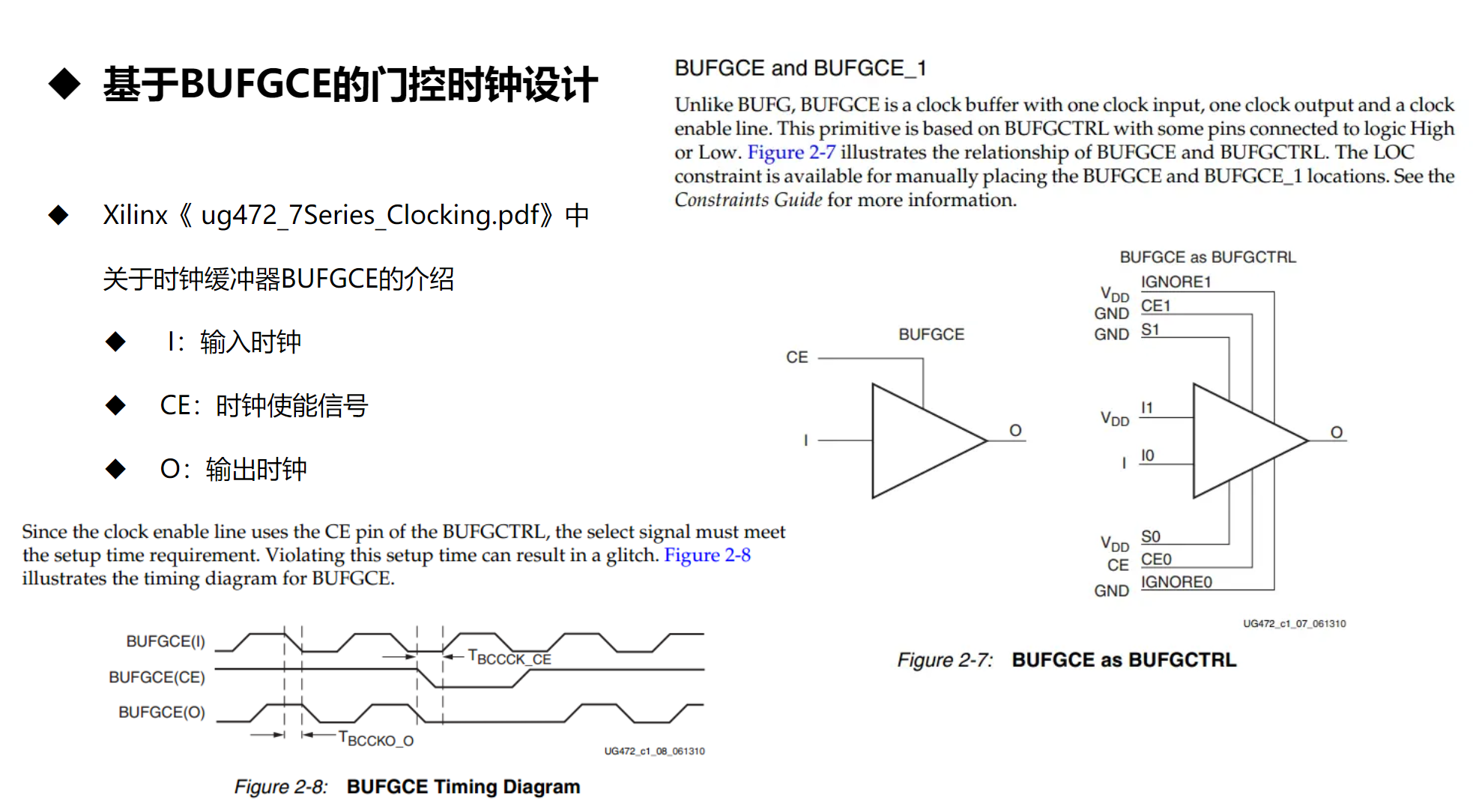

1，BUFGCE

是带有时钟使能端的全局缓冲。它有一个输入I、一个使能端CE和一个输出端O。只有当BUFGCE的使能端CE有效(高电平)时，BUFGCE才有输出。

作用：防止竞争冒险现象

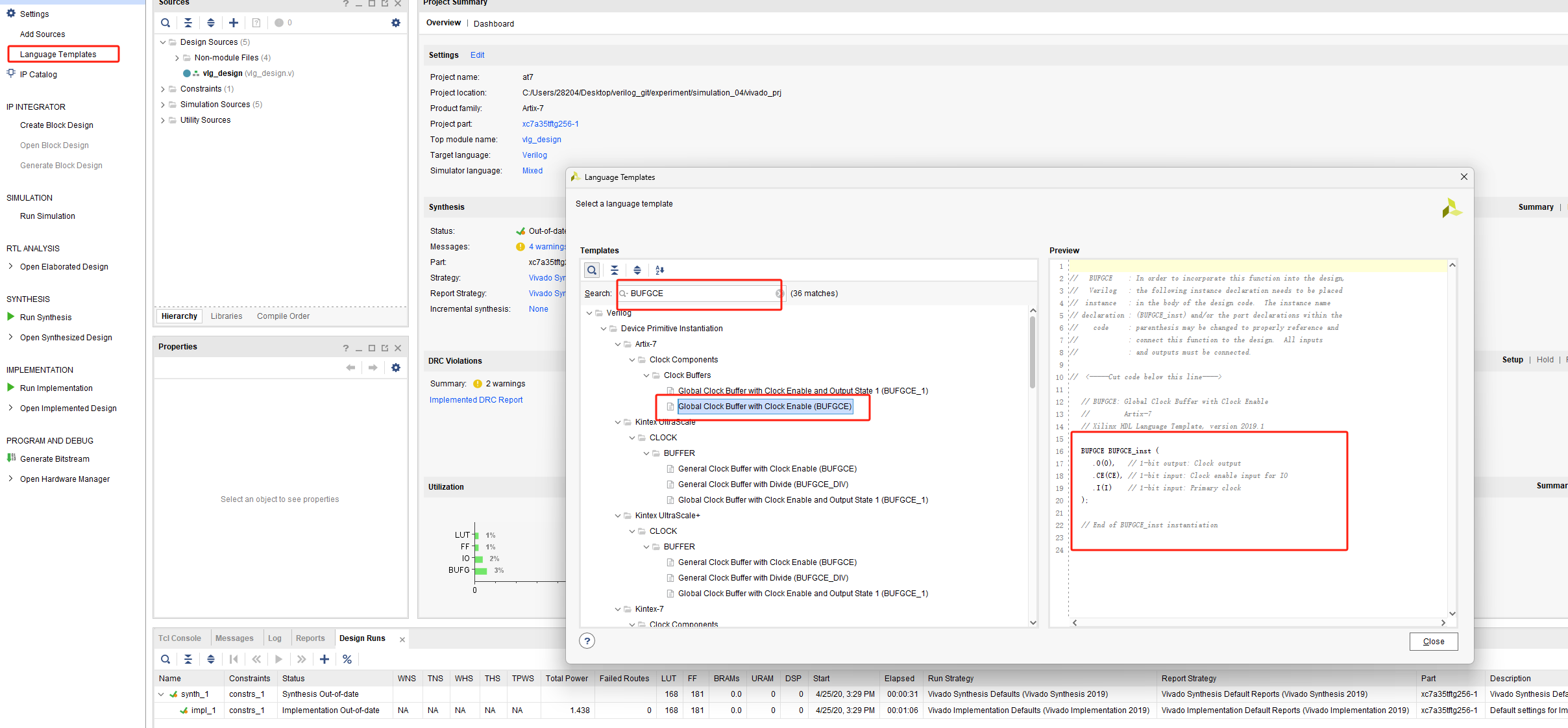

使用方法

vlg_design

/
//FPGA系统时钟100MHz
//系统每秒进行一次数据的采集与处理，每次维持10ms，其余时间空闲
//希望系统空闲时，关闭100MHz的工作时钟
//使用BUFGCE原语实现此功能

/
`timescale 1ns/1ps
module vlg_design(
    input clk,//100M
    input rest_n,
    output reg clk_10ms_en,
    output reg o_clk_out_1, //自己产生是能
    output  o_clk_out_2 // 使用原语
    );

`define Debug
`ifdef  Debug
localparam CNT_1S_MAX             =  1_000_000 -1 ;  //10ms
localparam CNT_10MS_MAX         =  1_000    -1;   //10us
`else
localparam CNT_1S_MAX             =  100_000_000  -1  ;//1s
localparam CNT_10MS_MAX         =  1_000_000  -1    ; //10ms
`endif

reg [27:0]r_cnt_10ms;
wire  r_clk_out_1;
wire  r_clk_out_2;

 //产生1s的计数
 always @(posedge clk) begin
    if(!rest_n) r_cnt_10ms <='b0;
    else if (r_cnt_10ms < CNT_1S_MAX)
              r_cnt_10ms <= r_cnt_10ms + 1'b1;
         else r_cnt_10ms <='b0;
 end

 //10ms以下是能
always @(posedge clk) begin
    if(!rest_n)    clk_10ms_en <='b0;
    else if(r_cnt_10ms <= CNT_10MS_MAX) clk_10ms_en <=1'b1;
        else clk_10ms_en <='b0;
end

 //10ms以下clk_out_1 按clk 输出
 always @(*) begin
    if(!rest_n) o_clk_out_1 <='b0;
    else if(clk_10ms_en)
         o_clk_out_1 <= clk ;
         else o_clk_out_1 <= 'b0;
end


//使用原语例化代码
   BUFGCE BUFGCE_inst (
      .O(r_clk_out_2),   // 1-bit output: Clock output
      .CE(clk_10ms_en), // 1-bit input: Clock enable input for I0
      .I(clk)    // 1-bit input: Primary clock
   );

assign o_clk_out_2 = r_clk_out_2;


endmodule

testbench_top

`timescale 1ns/1ps
module testbench_top();


//参数定义

`define CLK_PERIORD        10        //时钟周期设置为10ns（100MHz）


//接口申明


reg clk;
reg rest_n;
wire clk_10ms_en;
wire o_clk_out_1;
wire o_clk_out_2;



vlg_design        uut_vlg_design(
    .clk(clk),
    .rest_n(rest_n),
    .clk_10ms_en(clk_10ms_en),
    .o_clk_out_1(o_clk_out_1),
    .o_clk_out_2(o_clk_out_2)
    );

//时钟和复位初始化、复位产生
initial begin
clk <= 0;
rest_n <= 0;
#10;
rest_n <= 1;
end

//时钟产生
always #(`CLK_PERIORD/2) clk = ~clk;


//测试激励产生
initial begin

    @(posedge rest_n);    //等待复位完成
    @(posedge clk);
    #1_000_000_000;
    #1_000_000_000;
    $stop;
end

endmodule

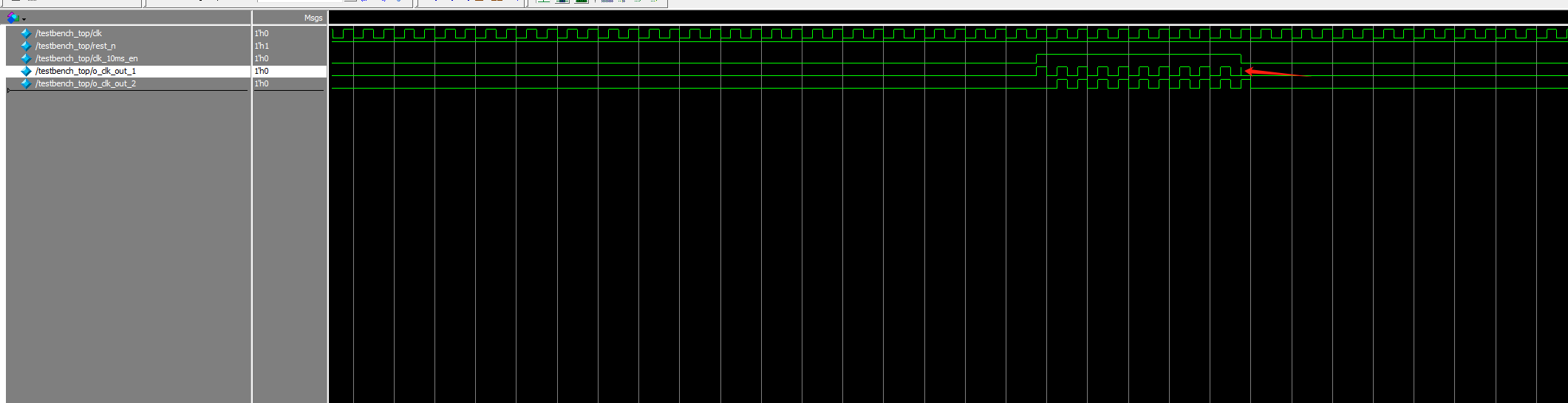

仿真结果输出

对比发现：使用自己产生的是能造成了竞争冒险

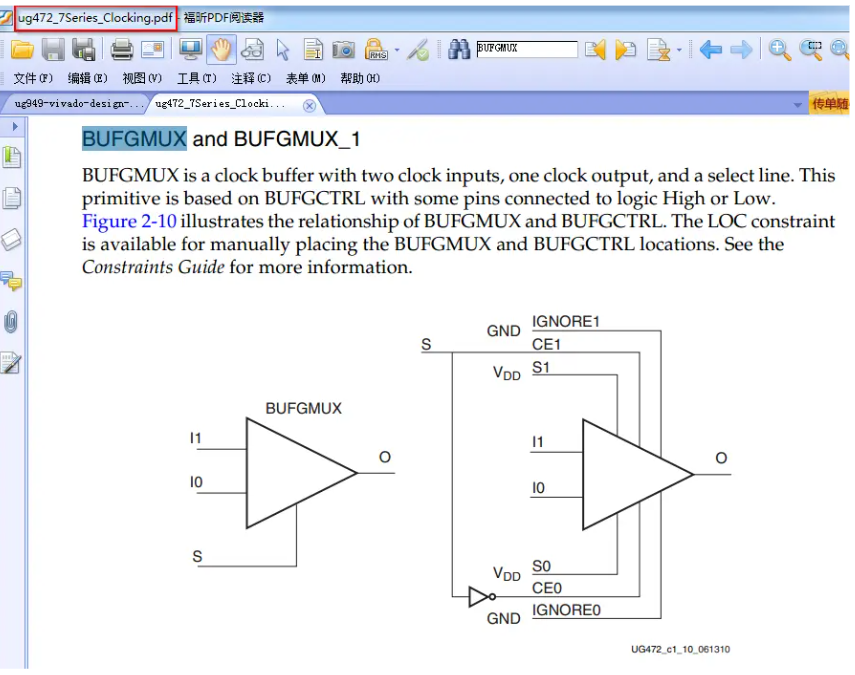

2，BUFGMUX

BUFGMUX

是全局时钟选择缓冲，它有I0和I1两个输入，一个控制端S，一个输出端O。当S为低电平时输出时钟为I0，反之为I1。需要指出的是BUFGMUX的应用十分灵活，I0和I1两个输入时钟甚至可以为异步关系。

作用：

BUFGMUX的主要作用包括：

1. 数据缓冲：BUFGMUX可以管理输入和输出缓冲区，用于存储待传输的数据。它提供了读写操作，以便在缓冲区中存储和检索数据。
2. 间隙管理：在高速数据传输中，数据传输速率可能不匹配，导致接收方无法立即处理所有接收到的数据。BUFGMUX可以管理这些间隙，通过插入空闲周期或等待周期来匹配发送和接收之间的速率。
3. 流量控制：BUFGMUX可以与上层协议（如PCIe、Ethernet等）进行通信，以实现流量控制。它可以根据接收方的处理能力来调整发送速率，以避免接收方过载。

此外，BUFGMUX还可以用于构建文件存储和分发服务，实现文件共享功能，并作为应用开发的基础组件，帮助开发者快速构建文件存储功能等。

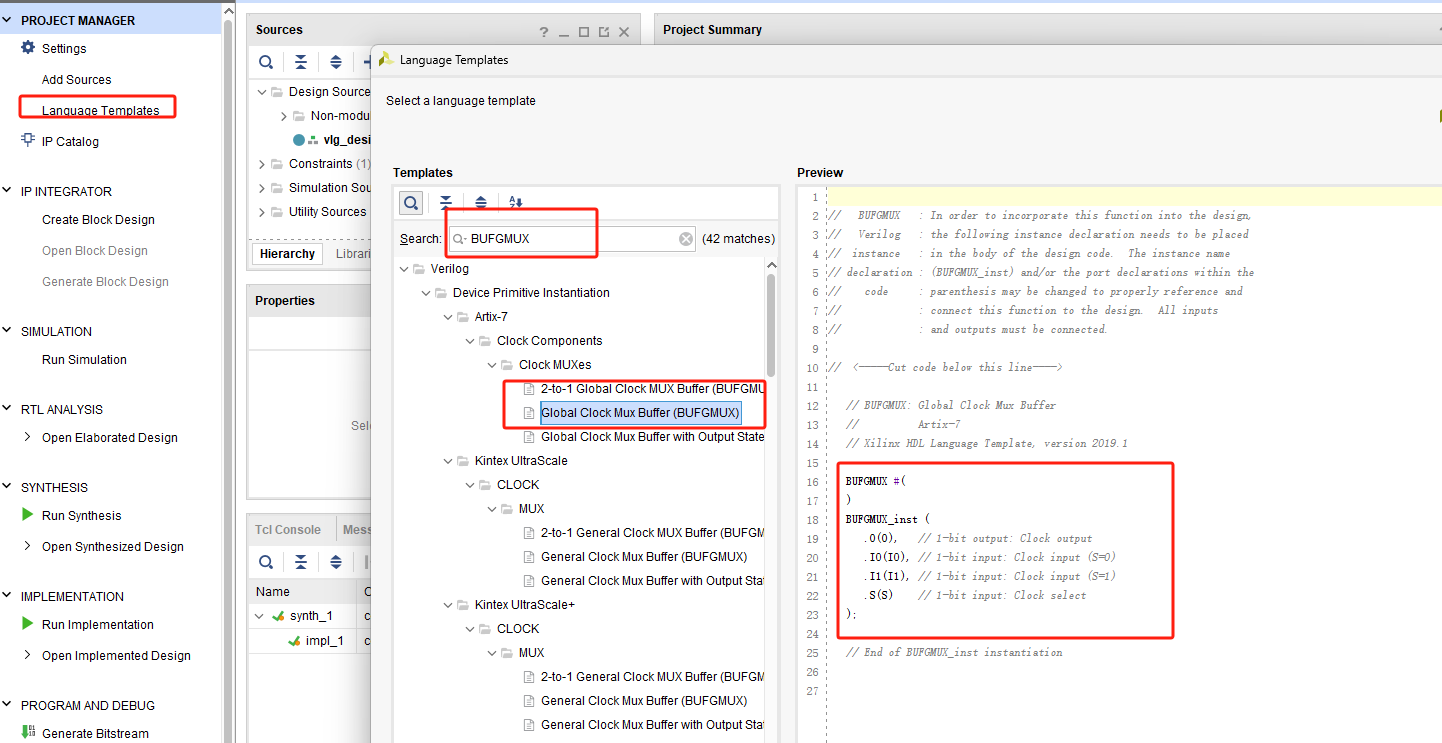

使用方法

vlg_design

/
/*FPGA系统时钟100MHz
FPGA系统快速时钟100MHz，慢速时钟1MHz
系统每秒进行一次数据的采集与处理，每次维持10ms，其余时间空闲
数据采集与处理时，FPGA工作在100MHz快时钟（10ms/s）
系统空闲时， FPGA工作在1MHz慢时钟（990ms/s）
使用Xilinx BUFGMUX原语实现此功能
编写Verilog代码
编写测试脚本，搭建仿真平台
运行仿真，查看波形

 */
/
`timescale 1ns/1ps
module vlg_design(
    input clk_in1,//100M
    input clk_in2,//1M
    input rest_n,
    output reg clk_10ms_en,
    output reg o_clk_out_1, //自己产生是能
    output  o_clk_out_2 // 使用原语
    );

`define Debug
`ifdef  Debug
localparam CNT_1S_MAX             =  1_000_000 -1 ;  //10ms
localparam CNT_10MS_MAX         =  1_000    -1;   //10us
`else
localparam CNT_1S_MAX             =  100_000_000  -1  ;//1s
localparam CNT_10MS_MAX         =  1_000_000  -1    ; //10ms
`endif

reg [27:0]r_cnt_10ms;
wire  r_clk_out_1;
wire  r_clk_out_2;

 //产生1s的计数
 always @(posedge clk_in1) begin
    if(!rest_n) r_cnt_10ms <='b0;
    else if (r_cnt_10ms < CNT_1S_MAX)
              r_cnt_10ms <= r_cnt_10ms + 1'b1;
         else r_cnt_10ms <='b0;
 end

 //10ms以下是能
always @(posedge clk_in1) begin
    if(!rest_n)    clk_10ms_en <='b0;
    else if(r_cnt_10ms <= CNT_10MS_MAX) clk_10ms_en <=1'b1;
        else clk_10ms_en <='b0;
end

 //10ms以下clk_out_1 按clk 输出
 always @(*) begin
    if(!rest_n) o_clk_out_1 <='b0;
    else if(clk_10ms_en)
         o_clk_out_1 <= clk_in1 ;
         else o_clk_out_1 <= clk_in2;
end



//使用原语例化代码
   BUFGMUX    BUFGMUX_inst (
      .O(o_clk_out_2),   // 1-bit output: Clock output
      .I0(clk_in2), // 1-bit input: Clock input (S=0) 低脉冲
      .I1(clk_in1), // 1-bit input: Clock input (S=1) 高脉冲
      .S(clk_10ms_en)    // 1-bit input: Clock select
   );




endmodule

testbench_top

`timescale 1ns/1ps
module testbench_top();


//参数定义

`define CLK_PERIORD        10        //时钟周期设置为10ns（100MHz）


//接口申明

reg clk_in1;
reg clk_in2;
reg rest_n;
wire clk_10ms_en;
wire o_clk_out_1;
wire o_clk_out_2;



vlg_design        uut_vlg_design(
    .clk_in1(clk_in1),
    .clk_in2(clk_in2),
    .rest_n(rest_n),
    .clk_10ms_en(clk_10ms_en),
    .o_clk_out_1(o_clk_out_1),
    .o_clk_out_2(o_clk_out_2)
    );

//时钟和复位初始化、复位产生
initial begin
clk_in1 <= 0;
clk_in2 <= 0;
rest_n <= 0;
#10;
rest_n <= 1;
clk_in1 <= 1;
clk_in2 <= 1;
end

//时钟产生
always #(`CLK_PERIORD/2) clk_in1 = ~clk_in1;
always #(`CLK_PERIORD*100/2) clk_in2 = ~clk_in2;


//测试激励产生
initial begin

    @(posedge rest_n);    //等待复位完成
    @(posedge clk_in1);
    #1_000_000_000;
    #1_000_000_000;
    $stop;
end

endmodule

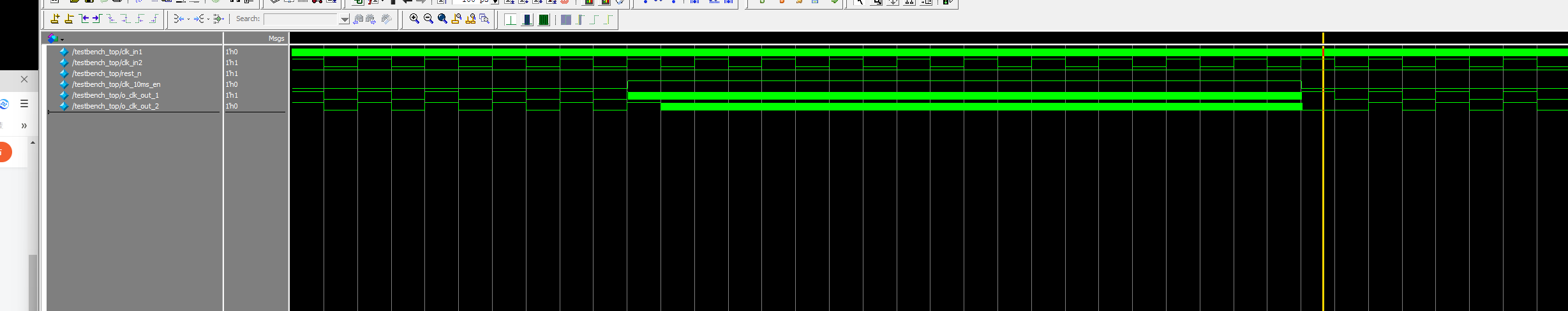

仿真结果输出

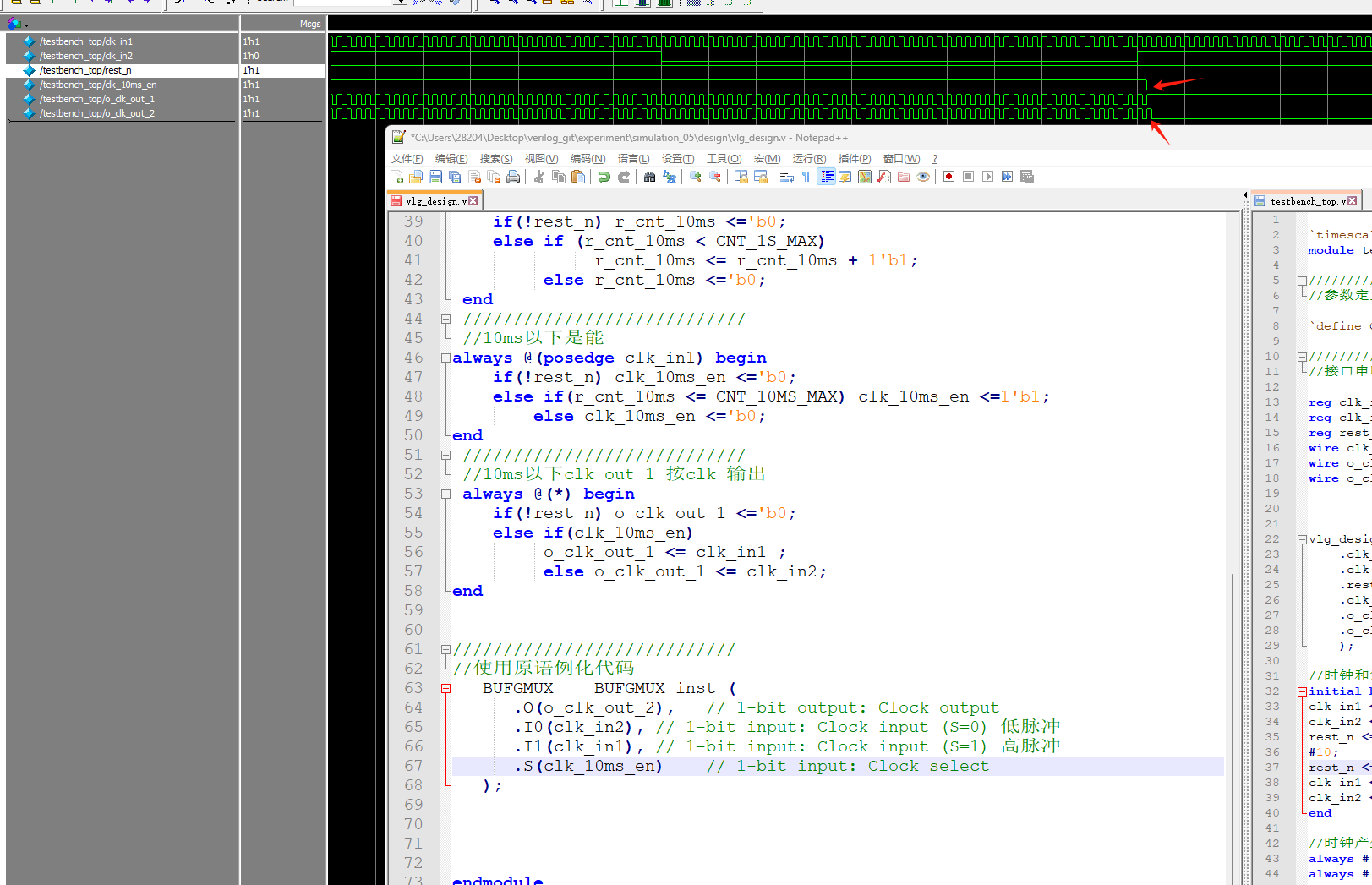

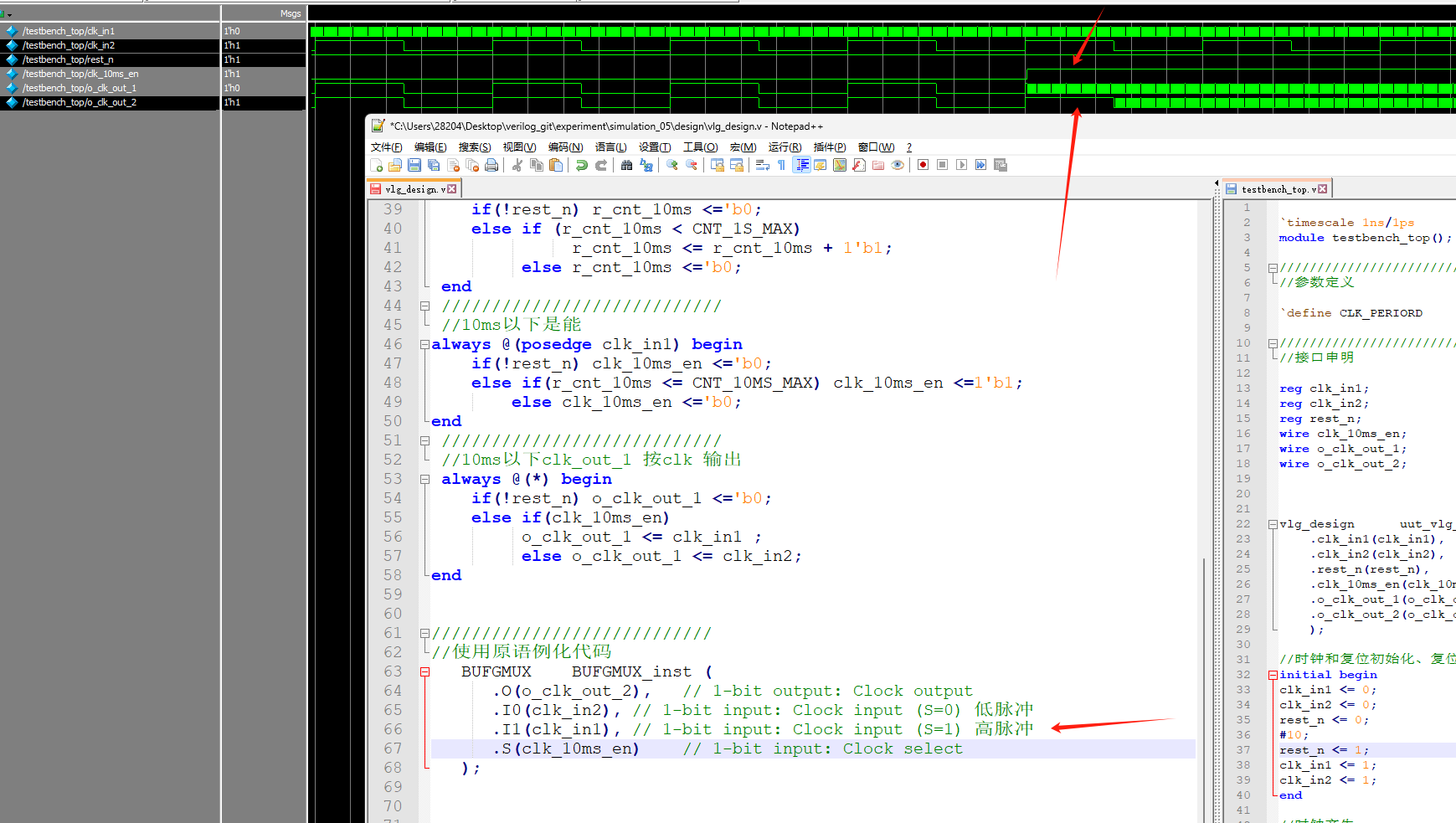

问题

使用原语例化的时候，

en=1，out 没有立刻等于in1.而是多等了半个in2 时钟

en =0时，out也没有立刻等于in2，而是多等了半个in1时钟
